У д а л е н и е ко н д е н с и р о в а н н о й в о д ы и з
наружного блока
(Только блоки с тепловым насосом)
В основании наружного блока для удаления
конденсированной воды имеются 2 отверстия.
Вставьте сливное колено в одно из отверстий.
Для установки сливного колена вставьте сначала
одну часть крюка в основание (часть A), затем
во время установки другой части в основание
расположите сливное колено в соответствии
с направлением, указанным стрелкой. После
установки убедитесь, что сливное колено плотно
прилегает к основанию.
Если блок устанавливается в снежной и холодной
м е с т н о с т и , ко н д е н с и р о в а н н а я в од а м оже т
замерзнуть в основании. В этом случае снимите
пробку, расположенную на днище блока, чтобы
обеспечить беспрепятственный сток.
•
•
•
ОСНОВАНИЕ
A
СЛИВНОЕ КОЛЕНО
ПРОБКА
СЛИВНОЕ КОЛЕНО
При подсоединении
трубопровода и
соединительного
шнура следует снять
боковую пластину
НАДАВИТЬ И ПОТЯНУТЬ

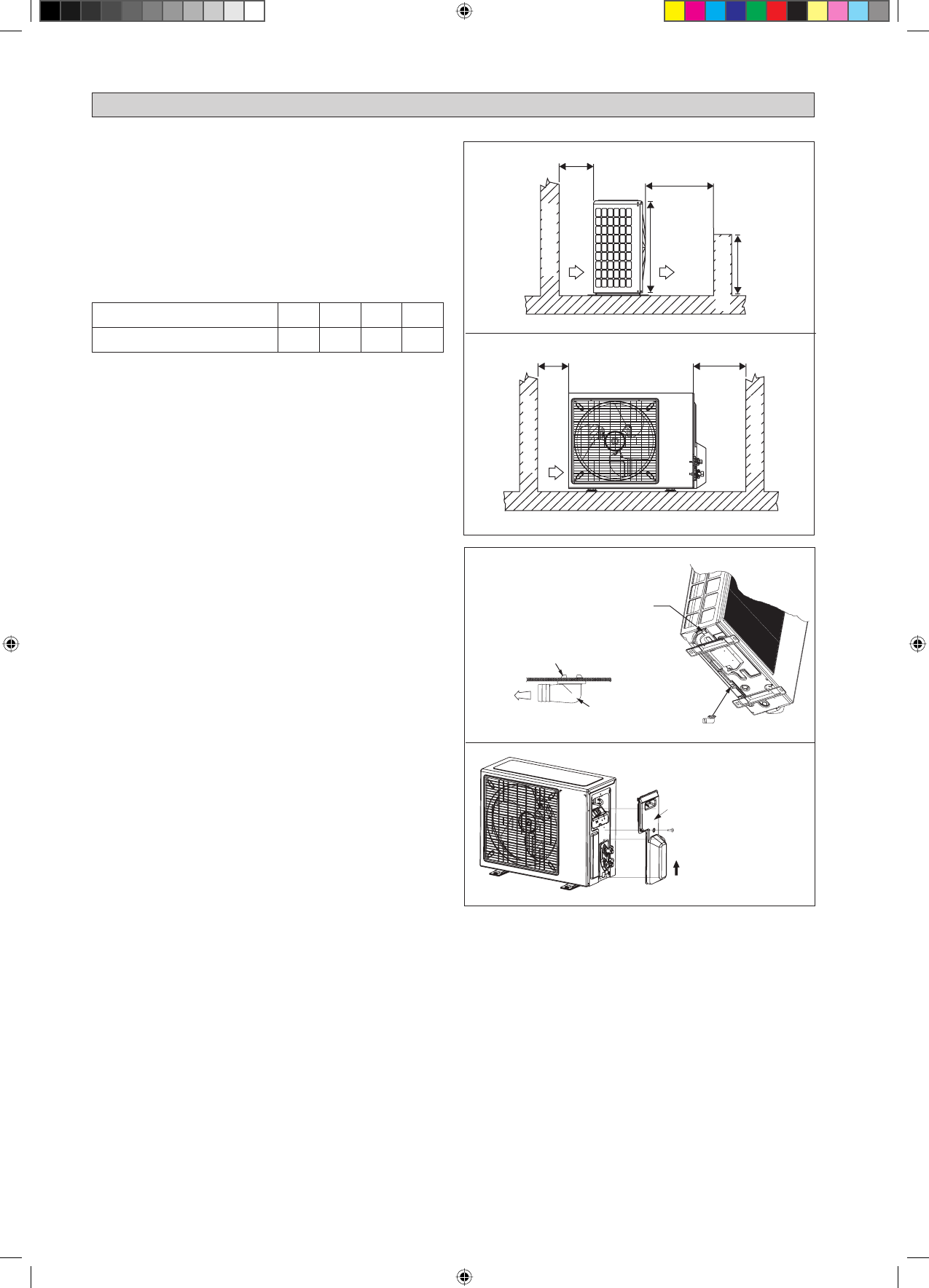

УСТАНОВКА НАРУЖНОГО БЛОКА
Наружный блок должен быть установлен таким
образом, чтобы предотвратить замыкание горячего
выпускаемого воздуха или образование препятствия
для воздушного потока. Пожалуйста, соблюдайте
установочные габариты, показанные на рисунке.
Выберите самое прохладное место, где температура
в о з д у х а н а в п у с ке н е п р е в ы ш а е т н а р у ж н у ю
температуру воздуха (см. рабочий диапазон).
Установочные габариты
Примечание:
Если есть какие-либо препятствия
высотой более половины, высоты аппарата (H),
пожалуйста, позвольте больше места, чем указано
в таблице выше.
Размер
A
B
C
D
Мин. Рaccтoяниe (мм)
300 1000 300
500
Возвр
ат
Воздух
а
Выпу
ск воздух
а
Препятствие
Препятствие
A
B
H/2
H
Пpeпятcтвие
Возвр
атный воздух
Простр
анство для
обслуживания
C
D
Пpeпятcтвие
2 IM-5WMJR-0515(0)-DAIKIN SIESTA6 6
2 IM-5WMJR-0515(0)-DAIKIN SIESTA6 6
6/10/15 9:16:16 AM
6/10/15 9:16:16 AM
