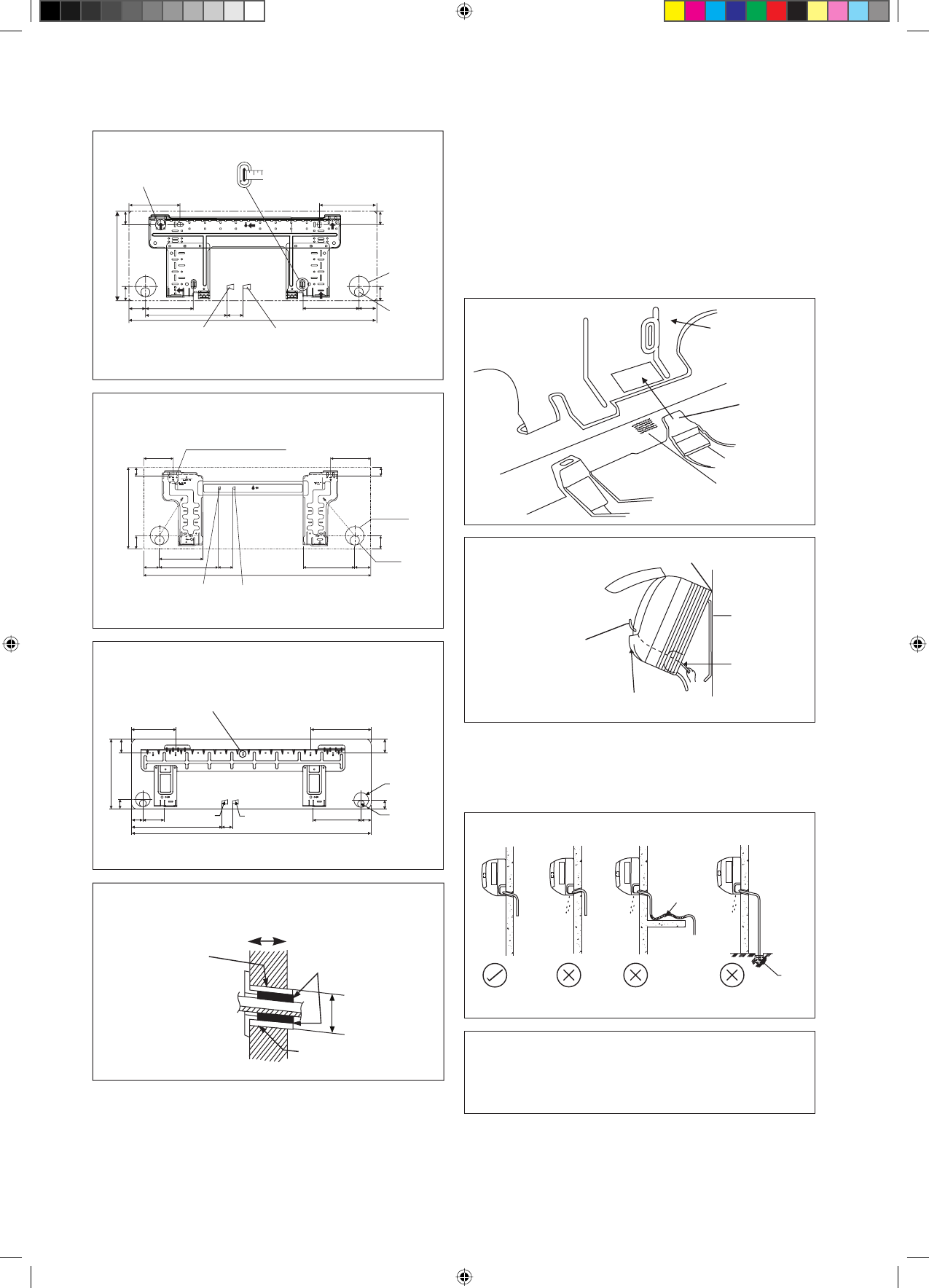

2-8

Трубопровод отвода воды

Дренажная труба внутреннего блока должна быть установлена с
уклоном вниз для обеспечения беспрепятственного отвода воды.
Необходимо избегать ситуации, которые могут вызвать утечку воды.

Погруженный
Конец в Воду

Утечка

воды

Утечка

воды

Утечка

воды

Неправильно Неправильно

Неправильно

Дренаж

Отвод воды

Установочная
плата

Ограничитель

Mетка
(задняясторона)

Днищевый
шпангоут

Передняя
решетка

Установка блока на монтажной пластине

Зацепите внутренний блок за верхнюю часть монтажной
пластины (Зацепите два крюка, расположенные на задней
верхней части внутреннего блока, за верхний край монтажной
пластины). Убедитесь, что крюки надежно зафиксированы на
монтажной пластине, перемещая ее влево и вправо.

Правила установки комнатного блока

Прицепите кулачковые захваты нижней рамы к установочной плате.

Правила снятия комнатного блока

Надавите на отмеченную область (в нижней части передней
решетки) для расцепления кулачков.

Установочная
плата

Провода
межсоединений

Здесь подвешивайте комиатный блок на крюки.

Направляющая дпя проводов

При предварительном
снятии изоляции с
проводов межсоединений
обматывайте оголенные
концы проводов
изоляционной лентой.

Водоудержание

Правильно

!

 ОCTOPOЖHO



Не рекомендуется устанавливать как внутренний,

так и наружный блоки на высоте более 2000м над

уровнем моря.

190

173

61

31

0

61

конец газовой трубы

конец жидкостной

трубы

48

45

580

1065

219

40

40

91

45

Сквозное отверстие
в стене

 Ø

 65мм

Позиция дренажного
шланга

Конец газовой трубы

Конец жидкостной трубы

Рекомендуемая Разметка Крепления
Установочной Пластины И Размеры

166

184

181,7

55,5

54,5

153,8

263

51,9

800

45,9

42,2

288

42,2

45,9

Пpocвepлитe Коничecким Свepлoм

Все размеры указаны в мм

50/60J

20/25/35J

«





Рекомендуемые позиции закрепления
установочной платы (всего 5 позиций)

Используйте мерную ленту.
Как показано, и расположите конец мерной
ленты в точке

Ñ

Сквозное отверстие
в стене

 Ø

 65мм

Позиция дренажного
шланга

«





Рекомендуемые позиции закрепления установочной платы
(всего 7 позиций)

Конец газовой трубы

Конец жидкостной трубы

Сквозное отверстие в
стене

 Ø

 65мм

Позиция дренажного
шланга

«





Рекомендуемые позиции закрепления установочной платы
(всего 5 позиций)

104

141

30

46

56

181

800

55

207

52

153

46

30

288

20/25/35J



(АЛЬТЕРНАТИВНЫЙ ВАРИАНТ УСТАНОВКИ ПЛАСТИНА)

Все размеры указаны в мм

Все размеры указаны в мм

Внутренняя сторона

Уплотнение

Наружная сторона

Встраиваемая
в стену труба
(Местная поставка)

Kрышка дла отверстия в
стене (Местная поставка)

Встраиваемая в стену труба
(Местная поставка)

Ø

 65
