Наружный блок

Если трубопровод слишком длинный, это скажется на производительности и надежности системы. При
возрастании количества колен увеличивается сопротивление хладагенту, что уменьшает охлаждающую
способность. В результате может выйти со строя компрессор. Следует всегда выбирать самые короткие
варианты прокладки и соблюдать представленные ниже рекомендации:

ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ  ХЛАДАГЕНТА

Примечание:

  Количество предварительно заправленного хладагента в наружном блоке предназначено

для трубопровода длиной не более 7,5м.

*

Проконтролируйте добавление требуемого количества допо лнительного хладагента. Невыполнение
данного требования чревато ухудшением качества функционирования.

Модель

Комнатный (ATYN)

20J

25J

35J

50J

60J

Наружный (ARYN)

20C

25C

35C

50C

60C

Mин. допустимая длина (L), м

3

Maкс. допустимая длина (L), м

12

12

12

20

20

Максимальная допустимое поднятие (E), м

5

5

5

15

15

Размер Трубы Для Газа, мм/(дюймах)

9,52

(3/8")

9,52

(3/8")

12,70
(1/2")

12,70
(1/2")

15,88
(5/8")

Размер Трубы Для Жидкости, мм/(дюймах)

6,35

(1/4")

6,35

(1/4")

6,35

(1/4")

6,35

(1/4")

6,35

(1/4")

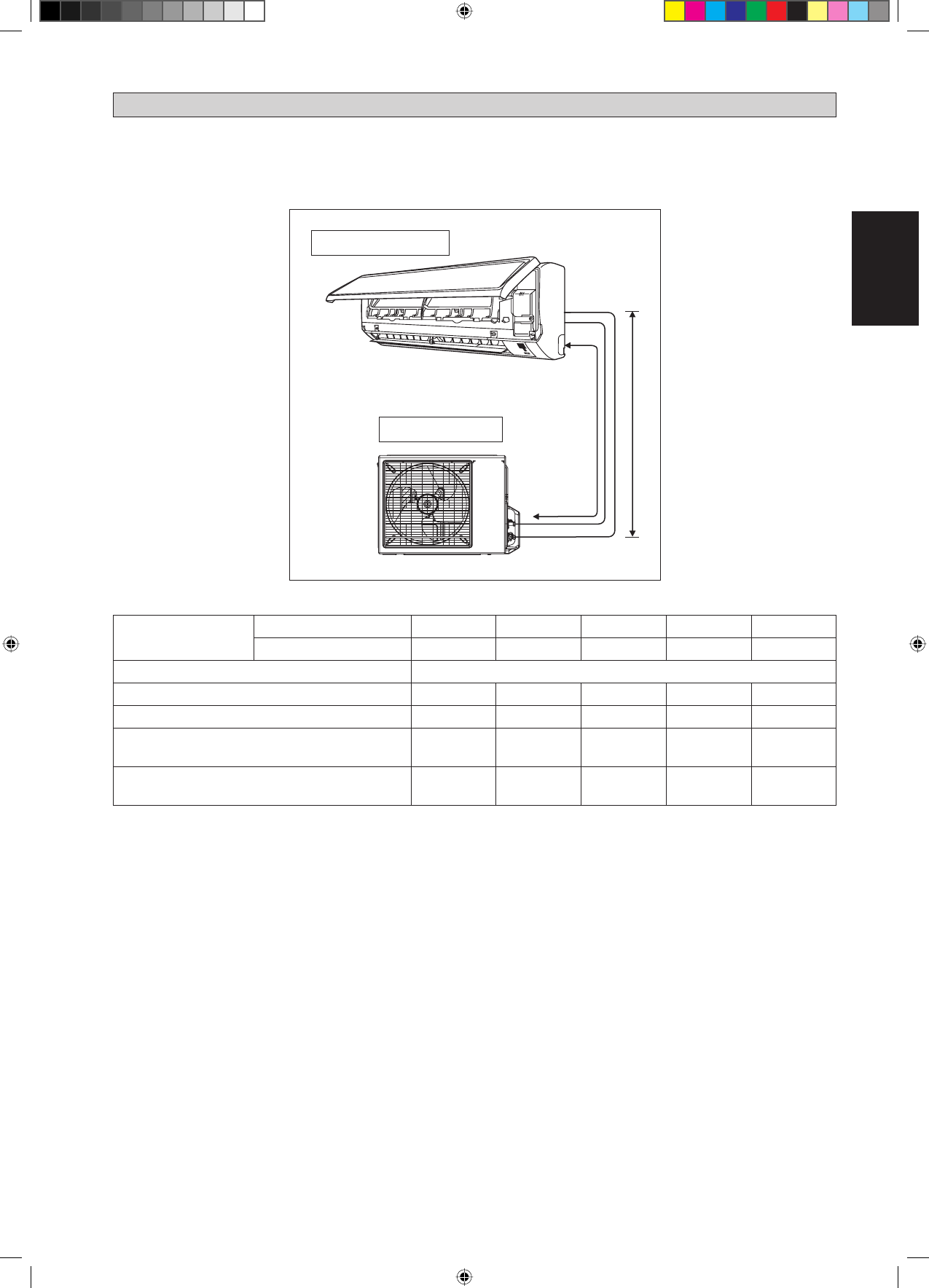

Модель с тепловым насосом

L

E

Комнатного блок
