2-11

Ру

сс

кий

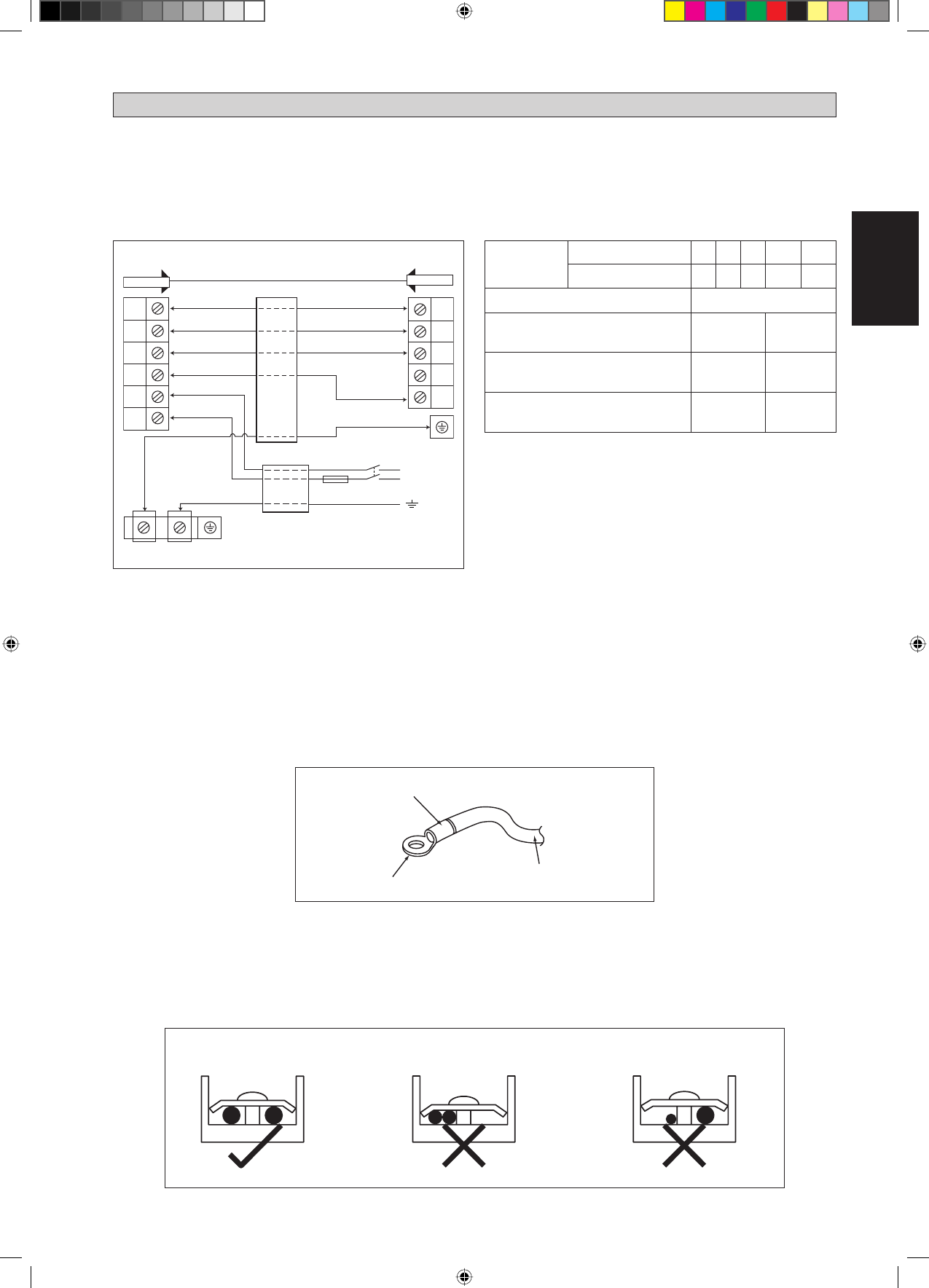

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ

ВАЖНО:

*

Эти цифры приведены в таблице только в информационных целях. Их следует проверять и выбирать
в соответствии с местными и национальными правилами и нормативами. Они также зависят от
типа установки и используемых проводников.

**

  Соответствующий диапазон напряжений следует сверять с данными, указанными на табличке,

прикрепленной к корпусу аппарата.

N

OF

4WV

N1

L

COMP

N

OF

4WV

COMP

Блоки с тепловым насосом (однофазный)

Модель

Комнатный (ATYN)

20J 25J 35J

50J

60J

Наружный (ARYN)

20C 25C 35C

50C

60C

Диапазон напряжения

**

220-240V/~/50Гц +

!

Сечение шнура сети

*

 мм

2

Количество Проводов

1,5

3

2,5

3

Сечение Проводов Межсоединения

*

 мм

2

Количество Проводов

1,5

5

2,5

5

Рекомендуемый предохранитель /
выключатель рейтинг

A

15

20

Кабель межсоединения

Колодка соединителя

комнатного блока

Колодка соединителя

наружного блока

Соединительный провод датчика змеевика наружного
блока (8 м длиной), прикрепленный к внутреннему блоку

Сечение шнура сети

N / L2
L / L1 Источник

питания

Главный

выключатель

предохранитель / выключатель

!

Разъединение в питающей сети должно

быть полюсным, при этом зазоры между

замыкающими контактами реле должны

быть не менее 3мм.

Все провода должны быть хорошо соединены.
Все электропроводка должна не приходить в соприкосновение с хладагентом насоса или лопастей
двигателя.
Соединительные провода между комнатным и наружным блоками должны быть закреплены на зажимах
для проводов.
Шнур сети питания должен отвечать параметрам шнура H07RN-F, который представляет собой минимальные
предъявляемые требования.
Убедитесь, что соединительные зажимы и провода не подвергаются излишней нагрузке.
Убедитесь, что все крышки плотно закрыты.
 Используйте обжимную кольцевую клемму для подсоединения проводов к терминалу электропитания.
Подсоедините провода в соответствии с указаниями на терминале. (Смотри монтажную схему на блоке).

•
•

•

•

•
•
•

Для окончательного затягивания винтов используйте надлежащие отвертки. Применение ненадлежащих
отверток может повредить головку винта.
Чрезмерная затяжка может повредить винт.
Не подключайте провода различных устройств к одному терминалу.
Правильно подключайте провода. Проводка не должна преграждать доступ к другим частям устройства и к
крышке распределительной коробки.

•

•
•
•

Прикрепите изоляционный рукав

Обжимная кольцевая клемма

Электрический провод

Подсоединяйте провода одинакового
калибра к обеим сторонам.

Не подсоединяйте провода одинакового
калибра к одной стороне.

Не подсоединяйте провода
разного калибра.
