2-16

FRONT

Воздушный
Фильтр

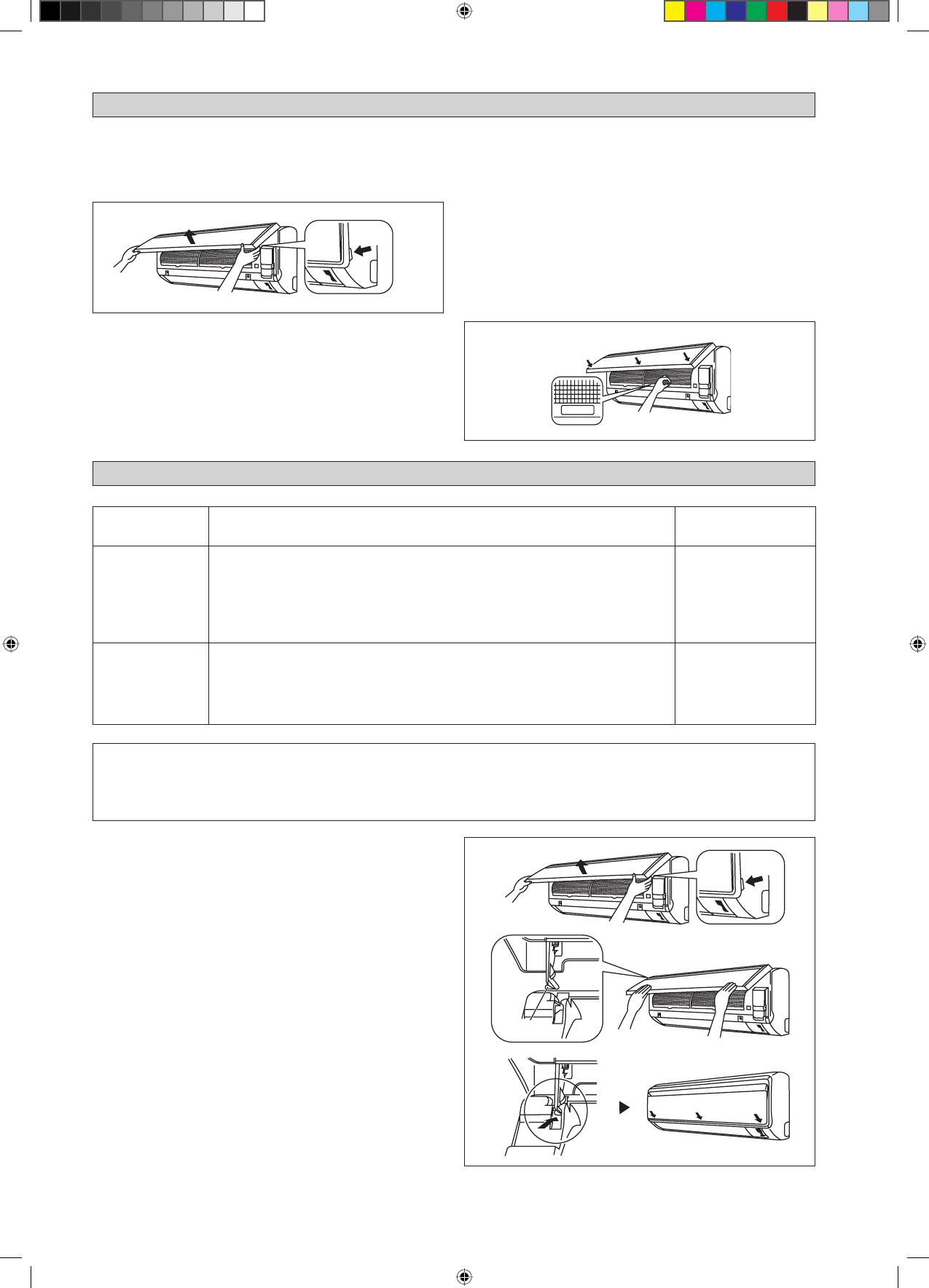

ВОЗДУШНЫЙ ФИЛЬТР

Откройте лицевую панель.

Возьмитесь за панель в местах углублений на
основном блоке (2 углубления с правой и левой
стороны) и поднимите ее до упора.

1.

•

Очистите или замените каждый из фильтров.

При удалении оставшейся воды, не скручивайте
фильтр.

3.

•

Установите воздушный фильтр и закройте

переднюю панель.

Зацепите захватные кулачки фильтров за пазы
лицевой панели. Медленно закройте лицевую панель
и толчком зафиксируйте ее в трех точках. (по одной
с каждойбоковой стороны и посередине.)

Воздушный фильтр имеет симметричную форму в
горизонтальном направлении.

4.

•

•

Вытяните наружу воздушные фильтры.

Переместите немного вверх петлю в центре каждого
воздушного фильтра и затем потяните его вниз.

2.

•

Ось
вращения

Выемка на
основном блоке

СЕРВИС И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Откройте лицевую панель.

Возьмитесь за панель в местах углублений на

основном блоке (2 углубления с правой и левой
стороны) и поднимите ее до упора.

1.

•

Снимите лицевую панель.

Поднимая лицевую панель, сдвиньте ее вправо

и потяните к передней стороне. Левая ось
вращения отсоединится. Сдвиньте правую
ось вращения влево и потяните ее к передней
стороне для снятия.

2.

•

Прикрепите лицевую панель.

Выровняйте правую и левую оси вращения
лицевой панели с пазами и протолкните их.
Осторожно закройте лицевую панель. (Нажмите

н а   л и ц е ву ю   п а н е л ь   c   о б о и х   ко н ц о в   и   п о
центру.)

3.

•

•

!

ОCTOPOЖHO

 Не допускайте контакта средств, применяемых для очистки змеевика, с пластмассовыми деталями.
Они вступают в реакцию с пластмассой, а это может стать причиной деформации детали.

•

Узлы

Обслуживания

Процедуры Технического  Обслуживания

Время

Комнатного
воздушный
фильтр

Очистите от пыли фильтр пылесосом или вымойте его в теплой воде (ниже
40°С/104°F) нейтральным моющим средством.
Хорошо прополоскайте и высушите фильтр перед установкой его обратно
в блок.
Не используйте бензиновые, легкоиспаряющиеся вещества или химические
средства для очистки фильтра.

1.

2.

3.

Не реже 1 раза
каждые 2 недели.
При необходимости
чаще.

Комнатного
блок

Очистите от грязи или пыли решетку или панель, вытирая при помощи
мягкой ткани смоченной в теплой воде (ниже 40°С/104°F) нейтральным
моющим средством.
Не используйте бензиновые, легкоиспаряющиеся вещества или химические
средства для очистки комнатного блока.

1.

2.

Не реже 1 раза
каждые 2 недели.

При необходимости
чаще.
