3-19
Deutsch
• Wann immer die Rohrleitungsarbeiten abgeschlossen sind, ist es erforderlich, die Luft abzulassen und auf Gaslecks zu prüfen.
1) Vermengen Sie keine anderen Substanzen als das vorgeschriebene Kältemittel (R32) im Kältekreislauf.
2) Tritt Kältemittelgas aus, lüften Sie den Raum umgehend.
3) R32 muss, ebenso wie andere Kältemittel, immer zurückgewonnen werden und darf niemals direkt in die Umwelt entweichen.
4) Verwenden Sie für R32 ausschließlich eine Vakuumpumpe. Die Verwendung derselben Vakuumpumpe für verschiedene Kältemittel kann
die Vakuumpumpe oder die Einheit beschädigen.
WARNUNG
• Falls Sie zusätzliches Kältemittel verwenden müssen, entlüften
Sie die Kältemittelrohre und die Inneneinheit unter Verwendung
einer Vakuumpumpe und füllen Sie anschließend zusätzliches
Kältemittel ein.
• Verwenden Sie einen Sechskantschlüssel (4mm), um die
Absperrventilstange zu betätigen.
• Alle Kältemittelrohrverbindungen müssen unter Verwendung
eines Drehmomentschlüssels mit dem vorgeschriebenen
Anzugsmoment angezogen werden.
Druckmessgerät
Ventil-
kappen
Flüssigkeits-
absperrventil
Gasabsperrventil
Service-Port der Vakuumpumpe
Hoch-
druck-
ventil
Niederdruckventil
Ladeschläuche
Verbindungsmanometer
Manometerverteiler

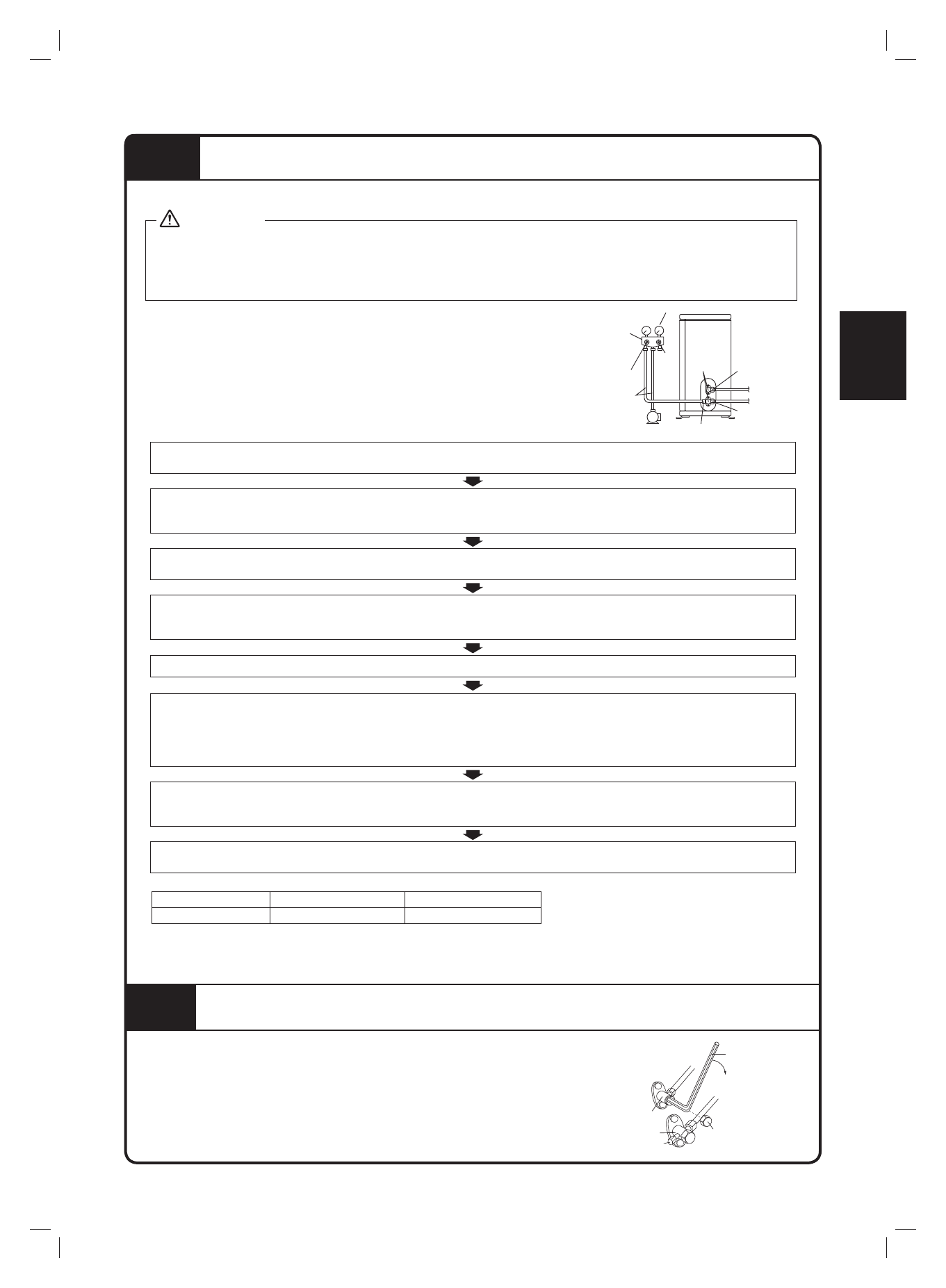

1) Verbinden Sie die Projektionsseite des Füllschlauchs (der vom Manometerverteiler kommt) mit dem
Wartungsanschluss des Gasabsperrventils.
2) Das Niederdruckventil (Lo) des Manometerverteilers muss vollständig geöffnet und das Hochdruckventil (Hi)
vollständig geschlossen werden.
(Das Hochdruckventil benötigt anschließend keinen Betrieb.)
3) Führen Sie einen Vakuumpumpvorgang durch und stellen Sie sicher, dass das Verbindungsmanometers
- 0,1 MPa (- 760 mmHg)*
1
anzeigt.
4) Schließen Sie das Niederdruckventil (Lo) des Niederdruckverteilers und unterbrechen Sie den
Vakuumpumpenvorgang. (Bewahren Sie diesen Zustand einige Minuten lang, um sicherzustellen, dass der
Zeiger des Verbindungsmanometers nicht zurückschwingt.)*
2
.
5) Entfernen Sie die Abdeckungen sowohl vom Flüssigkeits- als auch vom Gasabsperrventil.
6) Drehen Sie die Stange des Absperrventils unter Verwendung eines Sechskantschlüssels um 90 Grad gegen
den Uhrzeigersinn, um das Ventil zu öffnen.
Schließen Sie es nach 5 Sekunden und prüfen Sie, ob Gas austritt. Prüfen Sie mit Seifenwasser, ob Gas aus
der Aufweitung von Innen- und Außeneinheit sowie den Ventilstangen austritt. Nachdem die Überprüfung
abgeschlossen ist, wischen Sie das gesamte Seifenwasser ab.
7) Trennen Sie den Ladeschlauch vom Wartungsanschluss des Gasabsperrventils und öffnen Sie anschließend
die Absperrventile für Flüssigkeit und Gas vollständig.
(Versuchen Sie nicht, die Ventilstange über ihren Anschlag hinaus zu drehen.)
8) Ziehen Sie die Ventil- und Wartungskappen für die Flüssigkeits- und Gasabsperrventile mit einem Drehmomentschlüssel
unter Verwendung der angegebenen Drehmomente an.
*1. Rohrlänge im Vgl. zur Vakuumpumpenlaufzeit
Rohrlänge
Bis zu 15 Meter
Mehr als 15 Meter
Laufdauer
Nicht weniger als 10 Min
Nicht weniger als 15 Min
*2. Falls der Zeiger des Verbindungsmanometers zurückschwingt, kann das Kältemittel Wasser enthalten oder es existiert eine lose
Rohrverbindung.
Überprüfen Sie alle Rohrverbindungen und ziehen Sie die Muttern nach Bedarf fest. Anschließend wiederholen Sie die Schritte 2) bis 4).
6
ABPUMPBETRIEB
Um die Umwelt zu schützen, pumpen Sie vor einem Umsetzen oder Entsorgen der Einheit
das Kältemittel ab.
1) Entfernen Sie die Ventildeckel sowohl vom Flüssigkeits- als auch vom Gasabsperrventil.
2) Führen Sie einen erzwungenen Kühlbetrieb durch.
3) Schließen Sie nach fünf bis zehn Minuten das Absperrventil mit einem Sechskantschlüssel.
4) Schließen Sie nach zwei bis drei Minuten das Gasabsperrventil und
beenden Sie das erzwungene Kühlen
Sechskantschlüssel
Abschluss
Ventildeckel
Wartungsanschluss
Gasabsperrventil
Flüssigkeitsabsperrventil
5
LUFT REINIGEN UND GASLECKAGE KONTROLLIEREN
