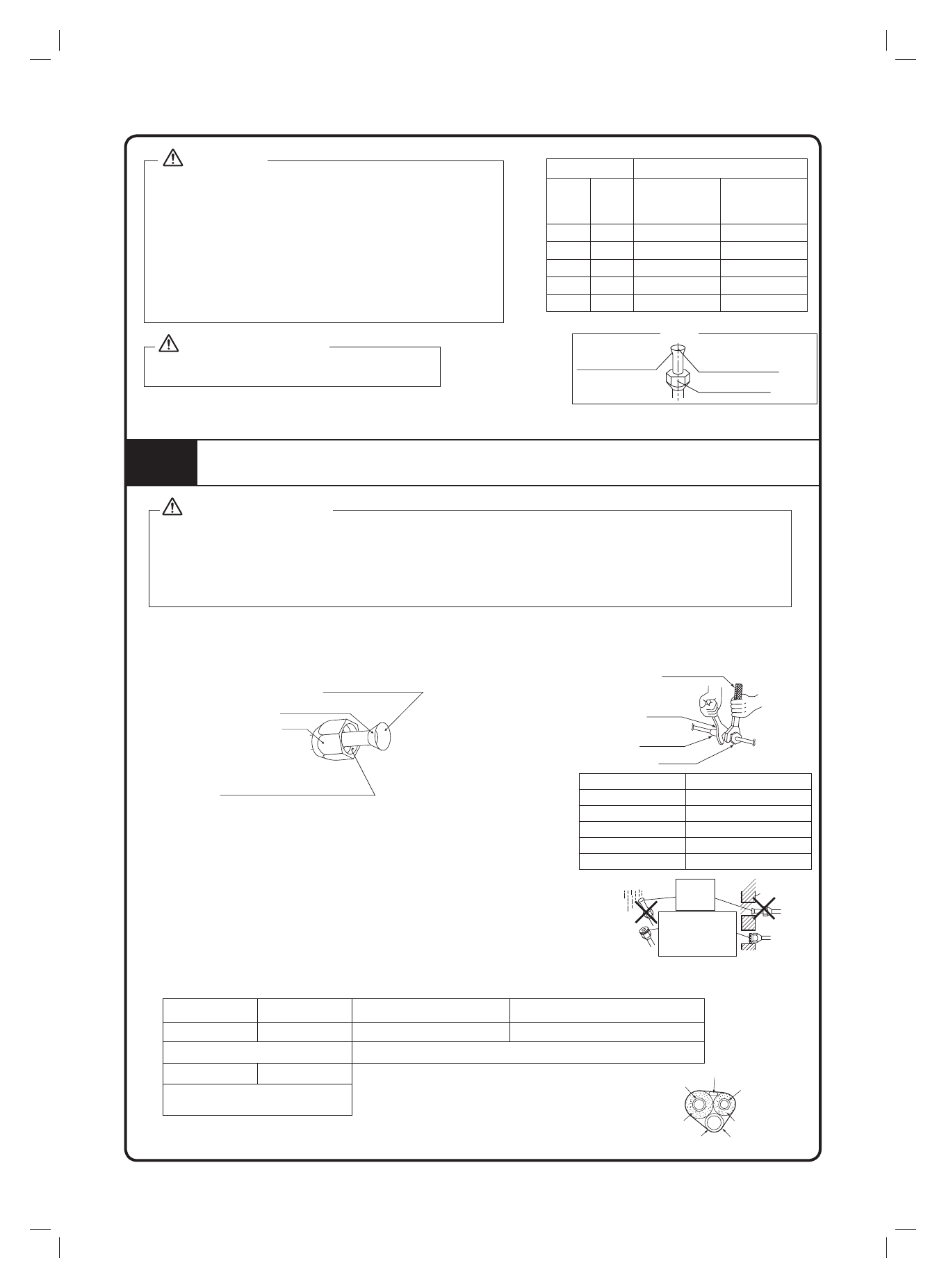

3-18

•  Verwenden Sie auf dem aufgeweiteten Abschnitt kein Mineralöl.
•  Verhindern Sie, dass Mineralöl in das System gelangt, da dies die

Lebensdauer der Einheiten verringern würde.

•  Verwenden Sie niemals Rohrleitungen, die bereits für frühere

Installationen verwendet wurden.

•  Verwenden Sie nur Teile, die mit der Einheit bereitgestellt wurden.
•  Installieren Sie an dieser R32-Einheit niemals einen Trockner, um

deren Lebensdauer zu garantieren.

•  Das Trocknungsmaterial kann sich au

fl

ösen und das System

beschädigen.

•  Unvollständiges Aufweiten kann einen Kältemittelaustritt zur Folge

haben.

WARNUNG

Verwenden Sie keine bereits verwendeten
Verbindungen.

VORSICHTSHINWEIS

4

KÄLTEMITTELROHRLEITUNGEN

1) Verwenden Sie die an der Haupteinheit befestigte Konusmutter. (Um zu verhindern, dass die Konusmutter bedingt durch

Alterung zerbricht.)

2) Um ein Austreten von Gas zu verhindern, darf nur Kühlöl auf die innere Ober

fl

äche der Aufweitung auftragen werden.

(Kühlöl für R32 verwenden.)

3) Für das Festziehen der Konusmuttern muss ein Drehmomentschlüssel verwendet werden, um eine Beschädigung der

Konusmuttern und Gasleckagen zu vermeiden.

VORSICHTSHINWEIS

 Richten Sie die Zentren der beiden Aufweitungen aneinander aus und ziehen Sie die Konusmuttern mittels 3 oder 4
Umdrehungen von Hand fest. Ziehen Sie sie anschließend mit dem Drehmomentschlüssel fest an.

1. Vorsichtsmaßnahmen bei der Handhabung von Rohrleitungen

1) Schützen Sie das offene Ende des Rohres vor Staub und Feuchtigkeit.

2) Alle Rohrbögen müssen so sanft wie möglich hergestellt werden.

3) Verwenden Sie zum Biegen einen Rohrbieger.

2. Auswahl von Kupfer- und Wärmedämmmaterialien

Achten Sie bei der Verwendung von handelsüblichen Kupferrohren und

-armaturen auf die folgenden Punkte:
1) Isolationsmaterial:  Polyethylenschaum

Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/(mh•°C)

Die Ober

fl

ächentemperatur der Kältemittelgasleitung erreicht maximal 110°C.

Wählen Sie Wärmeisolationsmaterialien aus, die diese Temperatur aushalten.

2) Achten Sie darauf, sowohl die Gas- als auch die Flüssigkeitsleitung zu isolieren und die folgenden Räume für

die Isolation zu gewährleisten.

Gasseitig

Flüssigkeitsseitig Wärmedämmung für Gasrohre Wärmedämmung für Flüssigkeitsrohre

O.D. 12,7mm

O.D. 6,4mm

I.D. 14-16mm

I.D. 8-10mm

Minimaler Biegeradius

Dicke min. 10 mm.

40mm or more

30mm or more

Dicke min. 0,8mm

(C1220T-O)

3) Verwenden Sie separate Wärmeisolierungsrohre für Gas- und

Flüssigkältemittelrohre.

Ø Schlauch, D

A (mm)

Zoll

mm

Imperial

(Flügelmutter-

Typ)

Starr

(Kupplungstyp)

1/4"

6,40

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Die innere Ober

fl

äche

der Aufweitung muss

fehlstellenfrei sein

Das Rohrende muss

gleichmäßig in einem perfekten

Kreis aufgeweitet sein.
Stellen Sie sicher, dass die

Konusmutter montiert wurde.

Prüfen

[Öl auftragen]

Tragen Sie Kühlöl auf die innere
Ober

fl

äche der Aufweitung auf.

Tragen Sie kein Kühlöl auf die äußere

Ober

fl

äche auf.

Tragen Sie kein Kühlöl auf die

Konusmutter auf, um ein Anziehen mit

übermäßigem Drehmoment zu vermeiden.

Konusmutter

[Anziehen]

Drehmomentschlüssel

Schlüssel

 Rohrkupplung

 Konusmutter

Wand

Regen

Achten

Sie darauf,

eine Kappe

vorzusehen.

Sollte keine Aufweitungskappe

vorhanden sein, decken Sie

die Aufweitungsmündung mit

Klebeband ab, um Schmutz

oder Wasser draußen zu

halten.

Rohrgröße, mm (in) Drehmoment, Nm/(ft-lb)

6,40 (1/4")

18 (13,3)

9,52 (3/8")

42 (31,0)

12,70 (1/2")

55 (40,6)

15,88 (5/8")

65 (48,0)

19,05 (3/4")

78 (57,6)

Draht zwischen den Einheiten

Ablaufschlauch

Flüssigkeitsseitig

Gasseitig

Abschlussklebeband

Gasleitung

Flüssigkeitsrohr
