5-15
Français

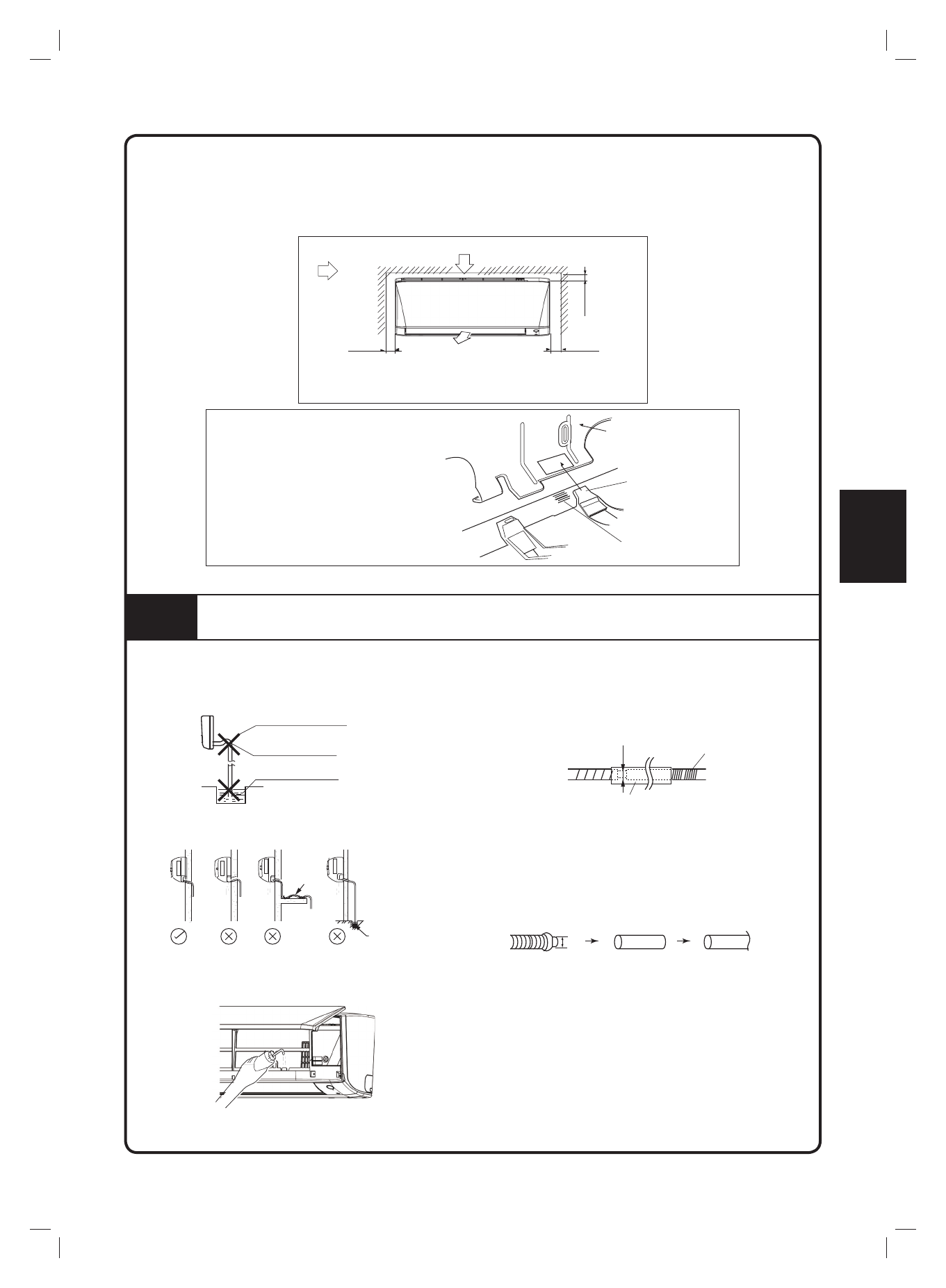

Installer l’unité intérieure de traitement d’air de façon à ce qu’il n’y ait aucun obstacle sur la circulation de l’air
(risque de recyclage de l’air refroidi au refoulement de l’unité et l’air à l’entrée). Veuillez respecter l’écartement
d’installation illustré sur le diagramme. Ne pas exposer l’unité intérieure à l’in
fl
uence directe de l’éclairage.
L’emplacement de l’unité, doit permettre une évacuation aisée des condensats, et permettre une evacuation
aisee des condensats, et doit être suf
fi
samment loin des portes.
Air de retour
Espace nécessaire
mini 50
mini 50
mini 55
(Espace pour
entretien)
(Espace pour
entretien)
(Espace pour performance)
Flux d’air
(Intérieur)
Toutes les dimensions sont données en mm
Comment
fi
xer l
’
unité intérieure
Enclencher les languettes du cadre
inférieur sur la plaque de montage
.
Comment retirer l
’
unité intérieure.
Appuyer sur les marques (sur la partie
inférieure de la grille avant) pour
désenclencher les languettes.
Plaque de montaage
Languette
Marque (face arrière)
Châssis inférieur
Grille avant
4
CANALISATION DE DRAINAGE
• Connecter le tuyau de drainage, comme décrit
ci-dessous.
Le tuyau de drainage doit
être incliné vers le bas.
Aucun siphon n’est autorisé.
Ne pas mettre l’extrémité
du tuyau dans l’eau.
• Drainage De L’eau
Fuite
d’eau
Fuite
d’eau
Fuite
d’eau
Rétention
de l’eau
Drainage
Mauvais
Mauvais
Mauvais
Correcte
Evacuation
d’eau de
condensation
plongé dans
l’eau
• Retirer les
fi
ltres à air et verser de l’eau dans le bac de
vidange pour véri
fi
er que l’eau s’écoule bien.
• Lorsque le tuyau de drainage nécessite une
extension, acheter une rallonge de tuyau disponible
dans le commerce. Assurer l’isolation thermique de la
section intérieure de la rallonge de tuyau.
Rallonge de tuyau
de drainage
φ
16
Tuyau de drainage de
l’unité intérieure
Tube d’isolation thermique
(À se procurer sur place)
• Lors de la connexion d’un tuyau en chlorure de
polyvinyle rigide (diamètre nominal 16mm)
directement au tuyau de drainage relié à l’unité
intérieure comme pour les travaux de canalisations
intégrées, utiliser une prise de vidange disponible
dans le commerce (diamètre nominal 16mm) comme
raccord.
φ
16
Tuyau de
drainage fourni
avec l’unité
intérieure
prise (diamètre
nominal 16mm)
tuyau en polyvinyle
(diamètre 16mm)
