4-15
Español

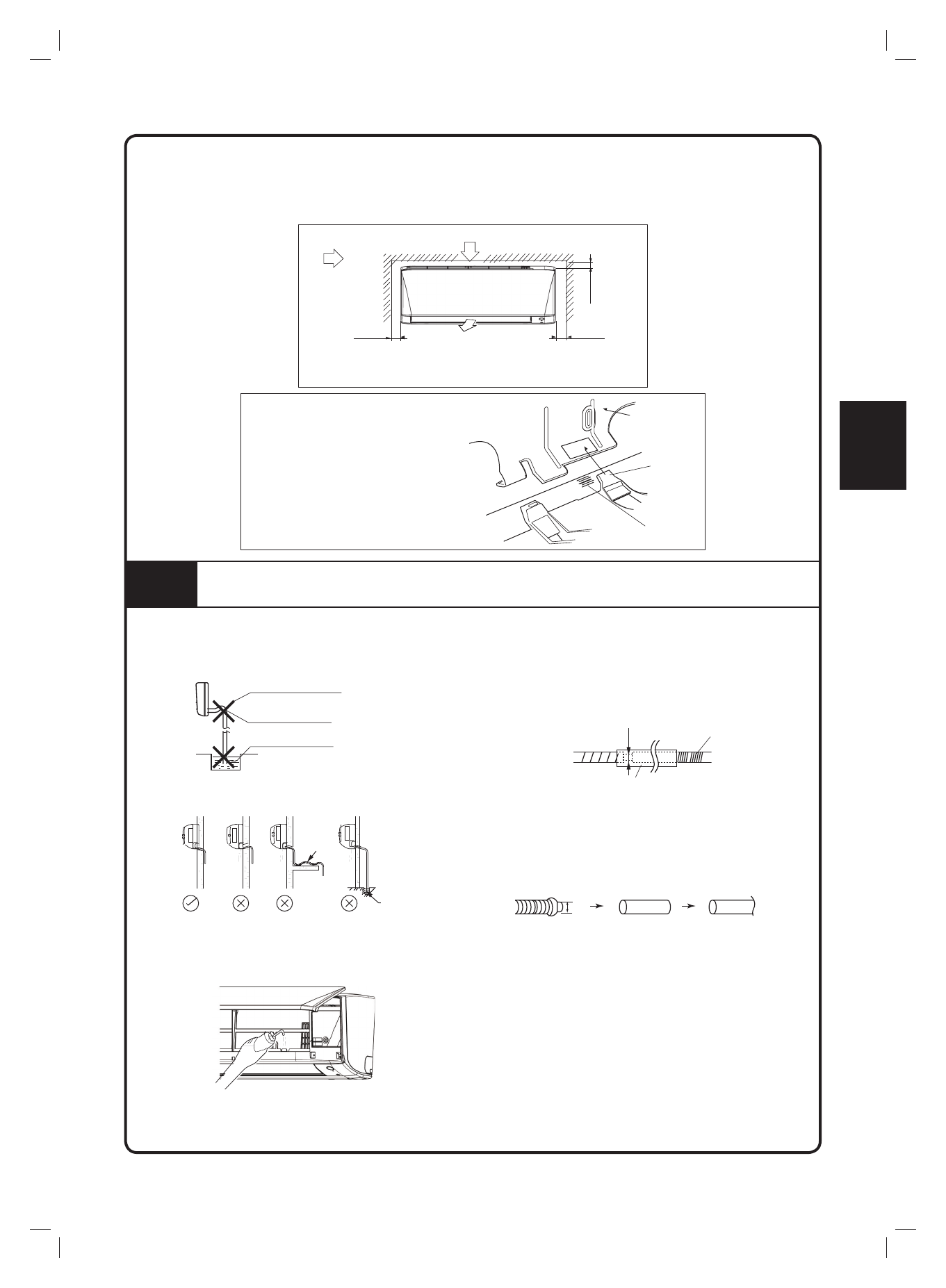

La unidad de interior debe estar instalada de modo que el aire de descarga frío no entre en contacto con el
aire de retorno caliente. Por favor, siga el espacio proporcionado para la instalación tal y como se indica en el
grá
fi
co. No colocar la unidad de interior donde le caiga la luz del sol directamente. El emplazamiento debe ser
adecuado para las tuberías y la evacuación y debe estar lejos de la puerta o ventana.
Aire de retorno
Espacio necesario
min. 50
min. 50
min. 55
(Espacio para
mantenimiento)
(Espacio para
mantenimiento)
(Espacio para uso)
Circulación
del aire
(Interior)
Todas las dimensiones están en mm
Cómo colocar la unidad interior
Enganche las pinzas del marco inferior
a la placa de montaje
.
Cómo retirar la unidad interior.
Empuje hacia arriba el área marcada
(en la parte inferior de la rejilla frontal)
para liberar las pinzas.
Placa de
montaje
Pinza
Marca (lado trasero)
Marco inferior
Parrilla
delantera
4
TUBERÍA DE DRENAJE
• Conecte la manguera de desagüe, como se describe
a continuación
La manguera de drenaje debe
estar inclinada hacia abajo.
No se permite ninguna
trampa.
No ponga el extremo de
la manguera en agua.
• Desagüe Del Agua
Fuga de
agua
Fuga de
agua
Fuga de
agua
Retención
del agua
Agujero
Incorrecto
Incorrecto
Incorrecto
Correcto
Extremo
sumejido
in agua
• Retire los
fi
ltros de aire y vierta un poco de agua en
la bandeja de drenaje para veri
fi
car que el agua
fl
uya
suavemente.
• Cuando la manguera de drenaje requiera una
extensión, obtenga una manguera de extensión
disponible comercialmente. Asegúrese de aislar
térmicamente la sección interior de la manguera de
extensión.
Manguera de
drenaje de la
unidad interior
φ
16
Manguera de drenaje
de extensión
Tubo de aislamiento térmico
(Obtención local)
• Cuando conecte un tubo rígido de cloruro de polivinilo
(diámetro nominal de 16mm) directamente a la
manguera de drenaje conectada a la unidad interior,
como con el trabajo de tubería incorporado, use
cualquier toma de drenaje disponible comercialmente
(diámetro nominal de 16mm) como junta.
φ
16
Manguera
de drenaje
suministrada
con la unidad
interior
casquillo
(diámetro
nominal 16mm)
tubo de polivinilo
(diámetro 16mm)
