5-19
Français
• Lorsque les travaux de tuyauterie sont terminés, il est nécessaire de purger l’air et de rechercher une éventuelle fuite d gaz.
1) Ne pas ajouter de substance autre que le réfrigérant spéci
fi
é (R32) dans le cycle de réfrigération.
2) Lorsqu’une fuite de gaz réfrigérant se produit, aérer la pièce dès que possible et autant que possible.
3) Le R32, comme les autres réfrigérants, doit toujours être récupéré et ne jamais être rejeté directement dans l’environnement.
4) Utiliser une pompe à vide pour le R32 exclusivement. L’utilisation de la même pompe à vide pour différents réfrigérants pourrait
endommager la pompe à vide ou l’unité.
AVERTISSEMENT
• En cas d’utilisation de réfrigérant supplémentaire, purger l’air des
tuyaux de réfrigérant et de l’unité intérieure à l’aide d’une pompe à
vide, puis charger le réfrigérant supplémentaire.
• Utiliser une clé hexagonale (4mm) pour actionner la tige de la vanne
d’arrêt.
• Tous les raccords des tuyaux de réfrigérant doivent être serrés à
l’aide d’une clé dynamométrique au couple de serrage spéci
fi
é.
Pressiomètre
Clapets
de la
vanne
Vanne
d’arrêt du
liquide
Vanne d’arrêt
du gaz
Port de service de la pompe à vide
Vanne
haute
pression
Vanne basse
pression
Tuyaux de charge
Jauge de pression
du composé
Manomètre
de pression
1) Connecter le côté en saillie du tuyau de charge (qui sort du manomètre de pression) au port de service de la vanne d’arrêt de gaz.
2) Ouvrir totalement la vanne de basse pression (Lo) du manomètre de pression et fermer totalement sa vanne de haute pression (Hi).
(La vanne de haute pression ne nécessite aucune opération ultérieure.)
3) Actionner la pompe à vide et s’assurer que la jauge de pression du composé af
fi
che - 0,1MPa ( - 760mm Hg)*
1
.
4) Fermer la vanne de basse pression du manomètre de pression (Lo) et arrêter la pompe à vide. (Maintenir cet état
pendant quelques minutes pour s’assurer que le pointeur de la jauge de pression du composé ne retombe pas.)*
2
.
5) Retirer les caches de la vanne d’arrêt de liquide et de la vanne d’arrêt de gaz.
6) Tourner la tige de la vanne d’arrêt de liquide de 90 degrés dans le sens antihoraire à l’aide d’une clé hexagonale
a
fi
n d’ouvrir la vanne.
La fermer après 5 secondes et chercher une éventuelle fuite de gaz. À l’aide d’eau savonneuse, chercher une
éventuelle fuite de gaz au niveau de l’évasement de l’unité intérieure, de l’évasement de l’unité extérieure et des
tiges des vannes. Une fois la recherche terminée, essuyer toute l’eau savonneuse.
7) Déconnecter le tuyau de charge du port de service de la vanne d’arrêt de gaz, puis ouvrir totalement les vannes
d’arrêt de liquide et de gaz.
(Ne pas essayer de tourner la tige de la vanne après son arrêt.)
8) Serrer les caches des vannes et les caches des ports de service pour les vannes d’arrêt de liquide et de gaz à l’aide
d’une clé dynamométrique aux couples spéci
fi
és.
*1. Longueur du tuyau et temps de fonctionnement de la pompe à vide
Longueur du tuyau
Jusqu’à 15 mètres
Au-delà de 15 mètres
Temps de fonctionnement Pas moins de 10 min. Pas moins de 15 min.
*2. Si le pointeur de la jauge de pression du composé retombe, il se pourrait que le réfrigérant contienne de l’eau ou qu’un
raccord de tuyau soit mal fixé.
Vérifier tous les raccords de tuyaux et resserrer les écrous au besoin, puis répéter les étapes 2) à 4).
6
ÉVACUATION
A
fi
n de protéger l’environnement, s’assurer d’évacuer le réfrigérant lors du déplacement ou de l’élimination de l’unité.
1) Retirer les couvercles de la vanne d’arrêt de liquide et de la vanne d’arrêt de gaz.
2) Effectuer un refroidissement forcé.
3) Après cinq à dix minutes, fermer la vanne d’arrêt de liquide à l’aide d’une clé hexagonale.
4) Après deux à trois minutes, fermer la vanne d’arrêt de gaz et arrêter le refroidissement forcé
5

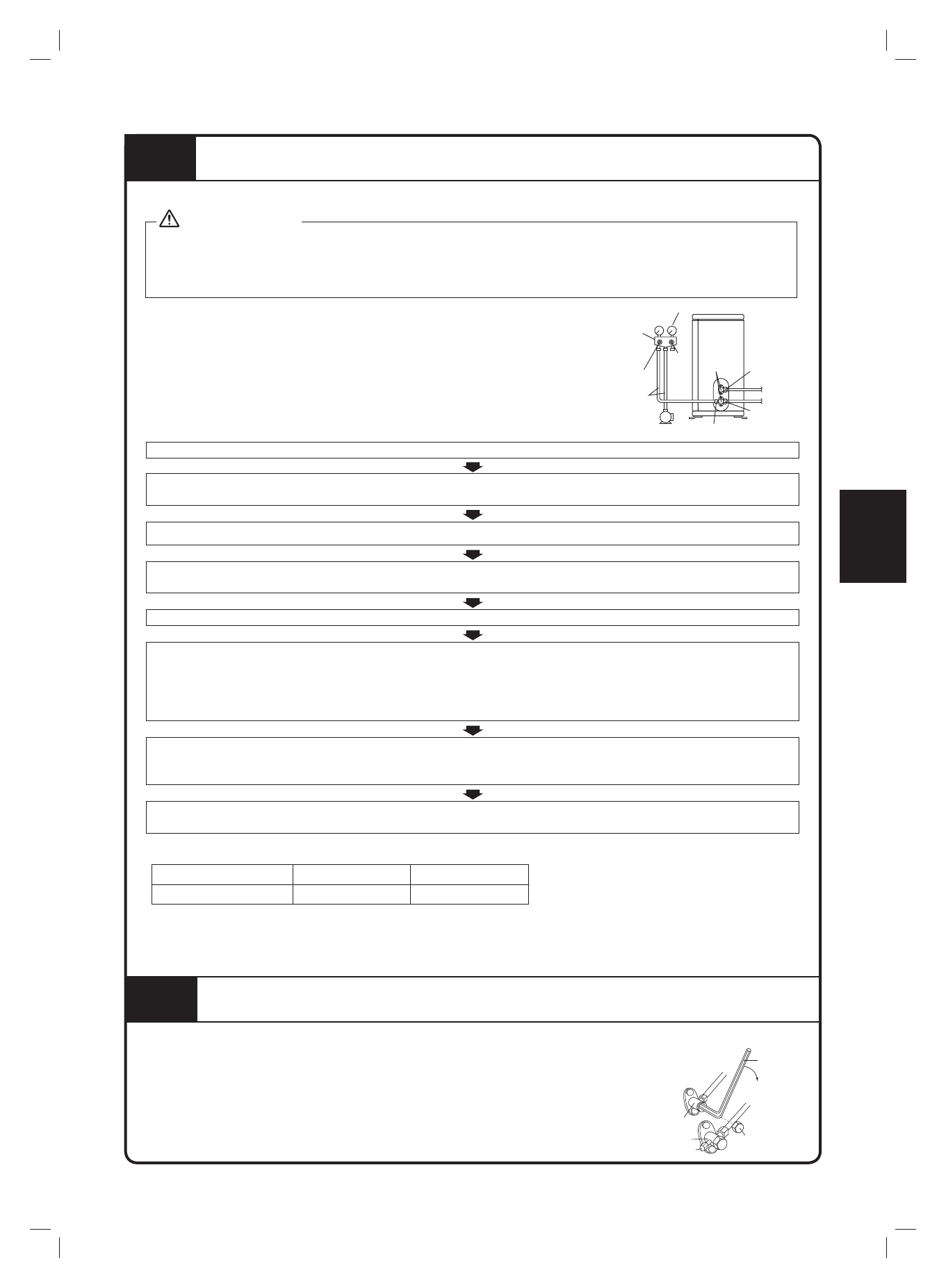

PURGE DE L’AIR ET RECHERCHE D’UNE ÉVENTUELLE FUITE DE GAZ
Clé
hexagonale
Fermer
Couvercle de la
vanne
Port de service
Vanne d’arrêt du gaz
Vanne d’arrêt du liquide
