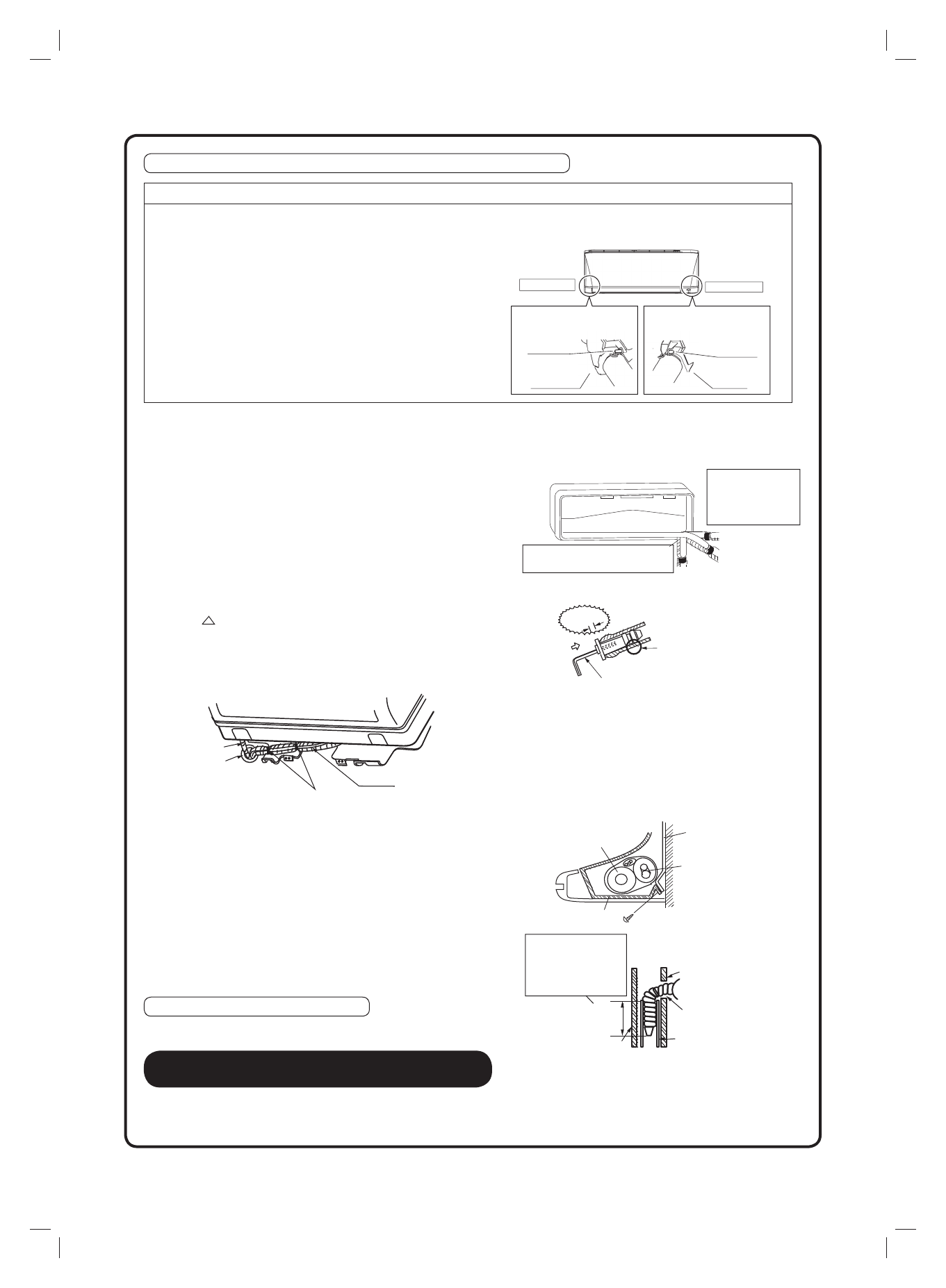

4-14
Tubería lateral izquierda, trasera izquierda o inferior izquierda
Cómo reemplazar el tapón de drenaje y la manguera de drenaje
• Método de retirada
1) Gire para separar el sujetador de alambre del
gancho de la derecha y retire la manguera de
drenaje.
2) Retire el tapón de drenaje del lado izquierdo y
colóquelo en el lado derecho.
3) Inserte la manguera de desagüe y apriete girando
el clip de alambre para enganchar.
En caso de que no apriete, puede causar fugas de
agua.
Posición de conexión de la manguera de drenaje
La manguera de drenaje está en la parte posterior de la
unidad.
Clip de alambre
Clip de alambre
Lado izquierdo
Lado derecho
Parte delantera de la unidad
Accesorio en el lado izquierdo.
Adjunto en el lado derecho
(predeterminado de fábrica)
Manguera de
drenaje
Manguera
de drenaje
1) Conecte la manguera de drenaje a la parte inferior de los
tubos de refrigerante con cinta adhesiva de vinilo.
2) Asegúrese de conectar la manguera de drenaje al puerto de
drenaje en lugar de un tapón de drenaje.
3) Coloque la tubería de refrigerante a lo largo de la marca de
la trayectoria de la tubería en la placa de montaje.
4) Pase la manguera de drenaje y los tubos de refrigerante
a través del ori
fi
cio de la pared, luego coloque la unidad
interior en los ganchos de la placa de montaje utilizando las
marcas en la parte superior de la unidad interior como
guía.
5) Tire del cableado entre unidades.
6) Conecte la tubería entre unidades.
7) Envuelva los tubos de refrigerante y la manguera de drenaje
junto con la cinta de aislamiento
como se muestra a la
derecha.
8) Tenga mucho cuidado mientras realiza las actividades para
que los cables de interconexión no se dañen con la unidad
interior, presione el borde inferior de la unidad interior con
ambas manos hasta que quede
fi
rmemente sujeto por los
ganchos de la placa de montaje. Fije la unidad interior a la
placa de montaje con los tornillos (M4 × 12L)
.
Tubería empotrada en la pared.
Siga las instrucciones proporcionadas
Tubería lateral izquierda, trasera izquierda o
inferior izquierda
1) Inserte la manguera de drenaje a esta profundidad para que
no se extraiga del tubo de drenaje.
Manguera de
drenaje
Calafatee este
agujero con masilla o
material de calafateo.
Una con cinta
de plástico.
Placa de montaje
Envuelva con cinta
aislante alrededor de
la parte doblada de la
tubería de refrigerante.
Superponga al menos
la mitad del ancho de la
cinta
con cada giro.
No aplique aceite lubricante
(aceite de máquina
refrigerante) cuando lo
inserte. Aplicación de las
causas de deterioro y fuga
de drenaje del tapón.
Tubería izquierda
Saque de aquí la
tapa del ori
fi
cio
del tubo para la
tubería izquierda.
Saque de aquí la tapa del ori
fi
cio del
tubo para la tubería inferior izquierda
Tubería posterior
izquierda
Tubería inferior izquierda
●
Cómo con
fi
gurar el tapón de drenaje
Inserte una llave
hexagonal (4mm)
Ningún
espacio
Manguera
de drenaje
Manguera de drenaje
Pared exterior
50mm
o más
Tubo de drenaje
de cloruro de
vinilo (VP-30)
Pared interior
Inserte la manguera
de drenaje a esta
profundidad para
que no se saque del
tubo de drenaje.
Tubos de
refrigerante
M4 × 12L (2 puntos)
Placa de
montaje
Marco inferior
