GUIA DE INSTALAÇÃO EM INTERIOR
1
INSTALAR A PLACA DE MONTAGEM
• A placa de montagem deve ser instalada numa parede capaz de suportar o peso da unidade interior.
1) Fixe temporariamente a placa de montagem à parede, certi
fi
que-se de que o painel se encontra totalmente nivelado
e marque os pontos de perfuração na parede.
2) Fixe a placa de montagem à parede com parafusos.

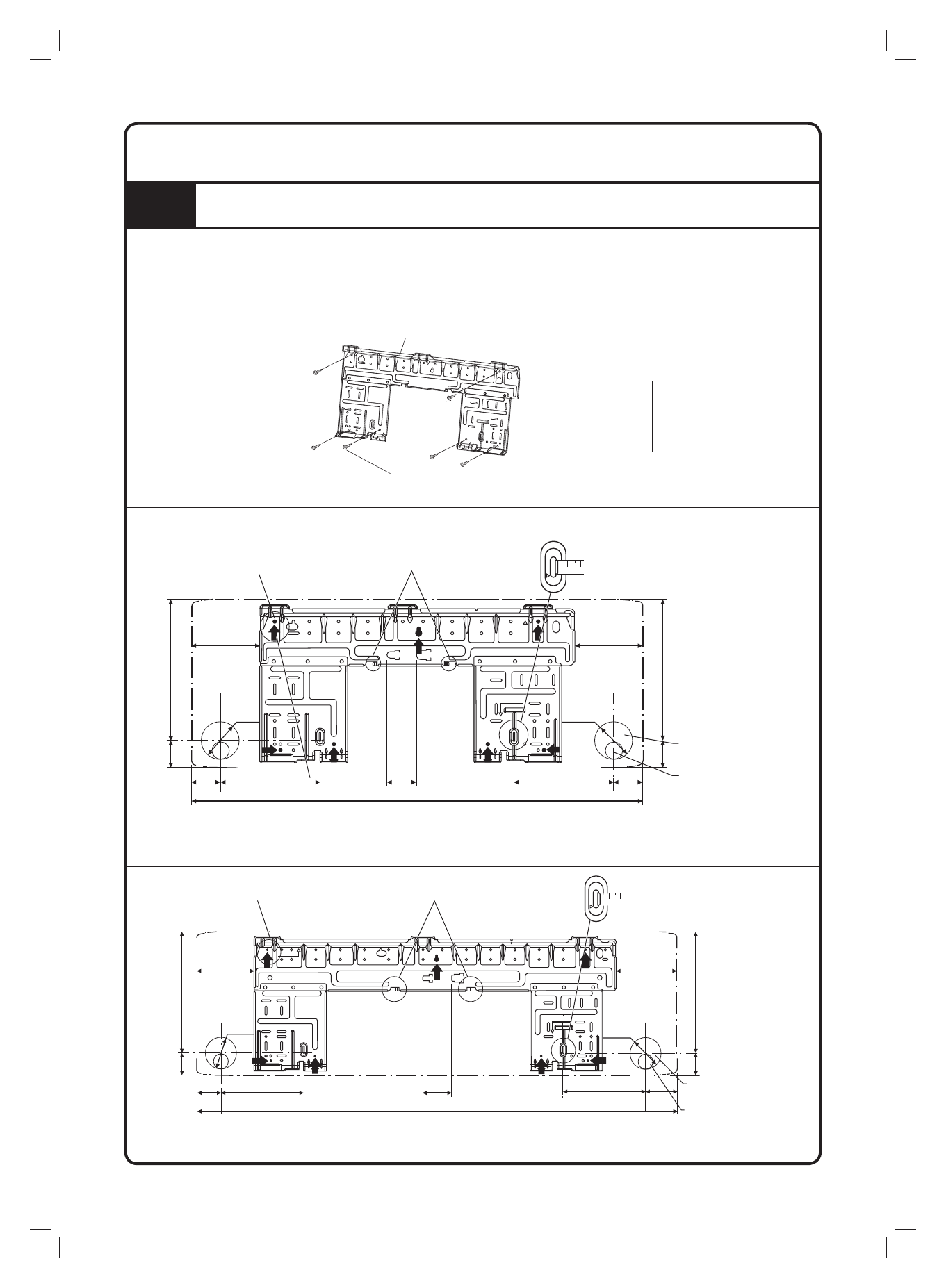

Pontos de retenção recomendados para a placa de montagem e respetivas dimensões
Parafuso de
fi
xação da
placa de montagem
A placa de montagem
deve ser instalada
numa parede capaz
de suportar o peso da
unidade interior.
Placa de montagem
UNIDADE INTERIOR ATXC20/25/35/50
©
Z
116.5
241.6
46.4
770
170
0
5
5
.
9
4
49.5
170
46
.4
241.6
117
Ø 65
Ø 65
Pontos de retenção recomendados
para a placa de montagem (7 pontos
no total)
Coloque um nível
nestas abas.
Utilize uma
fi
ta métrica como
demonstrado.
Posicione a extremidade da
fi
ta métrica em
Orifício na parede
Ø
65mm
Posição da mangueira
de drenagem
unidade: mm
Todas as dimensões são apresentadas em mm
UNIDADE INTERIOR ATXC60/71
©
Z
251.6
45.4
170
60
990
49.5
117
Ø 65
126.5
251.6
45.4
65.5
170
Ø 65
Pontos de retenção recomendados
para a placa de montagem (7 pontos
no total)
Coloque um nível
nestas abas.
Utilize uma
fi
ta métrica
como demonstrado.
Posicione a extremidade da
fi
ta métrica em
Orifício na parede
Ø
65mm
Posição da mangueira
de drenagem
unidade: mm
Todas as dimensões são apresentadas em mm
