9-13
Dutch
2

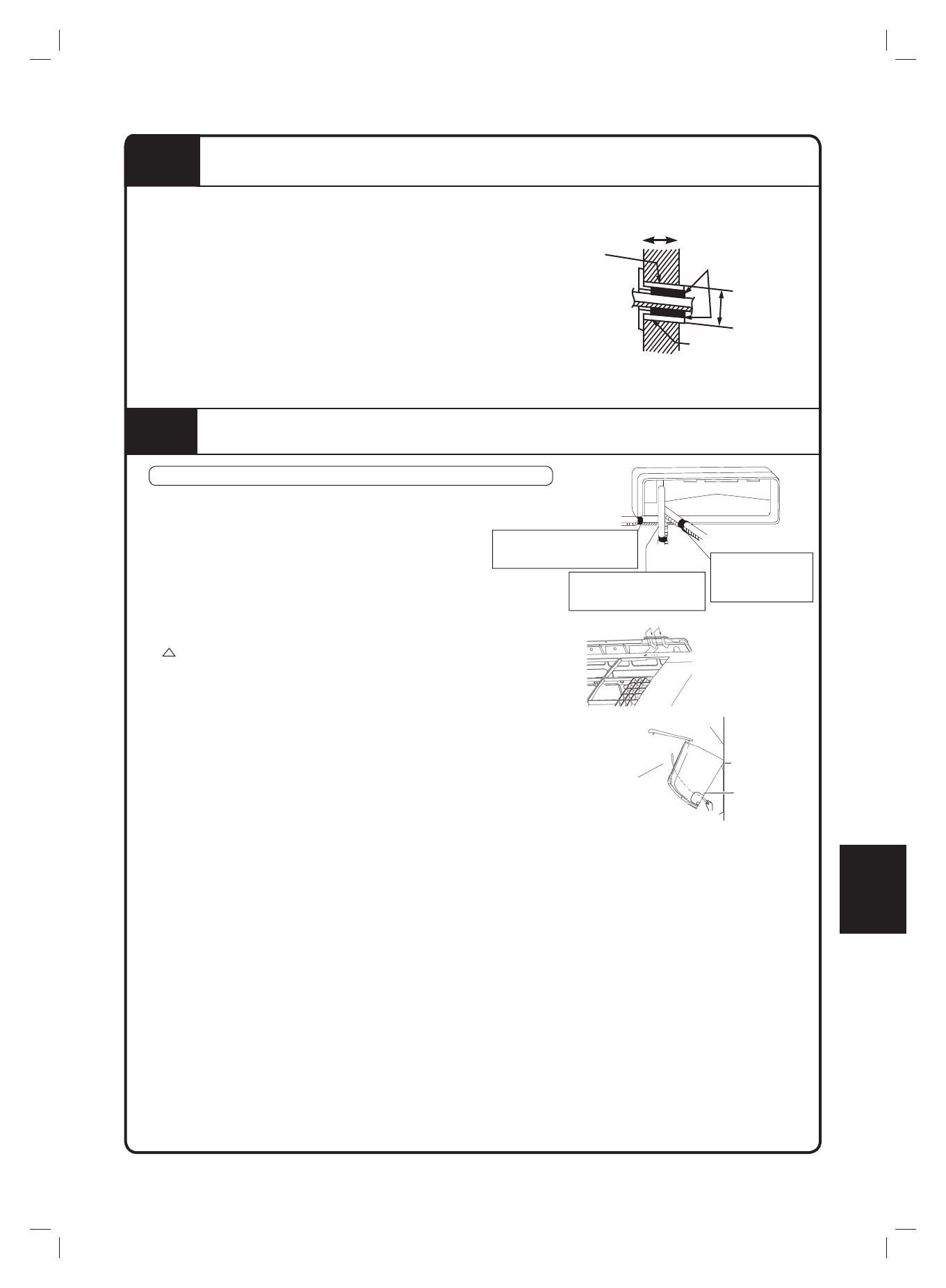

HET BOREN VAN EEN GAT IN DE MUUR EN INSTALLEREN VAN DE
MUURGEÏNTEGREERDE BUIS
• Voor muren met een metalen frame of metalen plank moet u een muurgeïntegreerde buis en muurbedekking installeren
in het gat om mogelijke verwarming, elektrische schokken of brand te voorkomen.
• Zorg ervoor dat u de openingen rondom de leidingen
dicht maakt met afdichtmateriaal om waterlekkage te
voorkomen.
1) Boor een gat van 65mm in de muur zodat het een helling
naar buiten toe heeft.
2) Breng een muurbuis in het gat.
3) Breng een muurbedekking in de muurbuis.
4) Na het voltooien van het leidingwerk, bekabeling en
afvoerpijpen voor het koelmiddel, maak het gat dicht met
plamuur.
Muurgeïntegreerde buis
(ter plaatse voorzien)
Afdichten (plamuur)
(ter plaatse voorzien)
Binnenkant
Buitenkant
Muurgeïntegreerde buis
(ter plaatse voorzien)
Ø 65
Bedekking muurgat
(ter plaatse voorzien)
3
INSTALLEREN VAN DE BINNENUNIT
Buizen aan de rechterkant, rechterachterkant of rechtsonder.
1) Maak de afvoerslang vast aan de onderkant van de koelmiddelleidingen
met klevende vinyltape.
2) Wikkel de koelmiddelleidingen en afvoerslang samen met
-isolatietape.
3) Stop de afvoerslang en koelmiddelleidingen in het muurgat, plaats
de binnenunit vervolgens op de
-montageplaathaken door de
markeringen aan de bovenkant van de binnenunit te gebruiken
als richtlijn.
4) Open het voorpaneel en open daarna het servicedeksel.
(Raadpleeg installatietips.)
5) Plaats de inter-unit kabel van de buitenunit door de
doorvoeropening van het muurgat en daarna door de achterkant
van de binnenunit. Trek de samen door de voorkant. Buig
de uiteinden van de kabels van de kabelbinder omhoog om
gemakkelijker te kunnen werken. (Wanneer de inter-unit uiteinden
eerst moeten worden gestript, bindt de kabeluiteinden dan samen
met tape.)
6) Druk op de onderkant van het frame van de binnenunit met beide
handen om op de
-montageplaathaken te bevestigen. Zorg
ervoor dat de kabeluiteinden de rand van de binnenunit niet raakt.
Leidingen rechtsachter
Montageplaat
Montageplaat
Hang hier de haak van de binnenunit.
Inter-unit
kabel
Kabelgeleider
Tijdens het van tevoren
strippen van de
uiteinden van de inter-
unit kabel, bundel de
kabeluiteinden samen
met
-isolatietape.
Leidingen aan de rechterkant
Leidingen
rechtsonder Bindt de
koelmiddelleiding en
afvoerslang samen
met
-isolatietape.
Verwijder hier de
leidingpoortafdekking voor
leidingen rechtsonder
Verwijder hier de
leidingpoortafdekking voor
leidingen aan de rechterkant
