2-17
Italiano

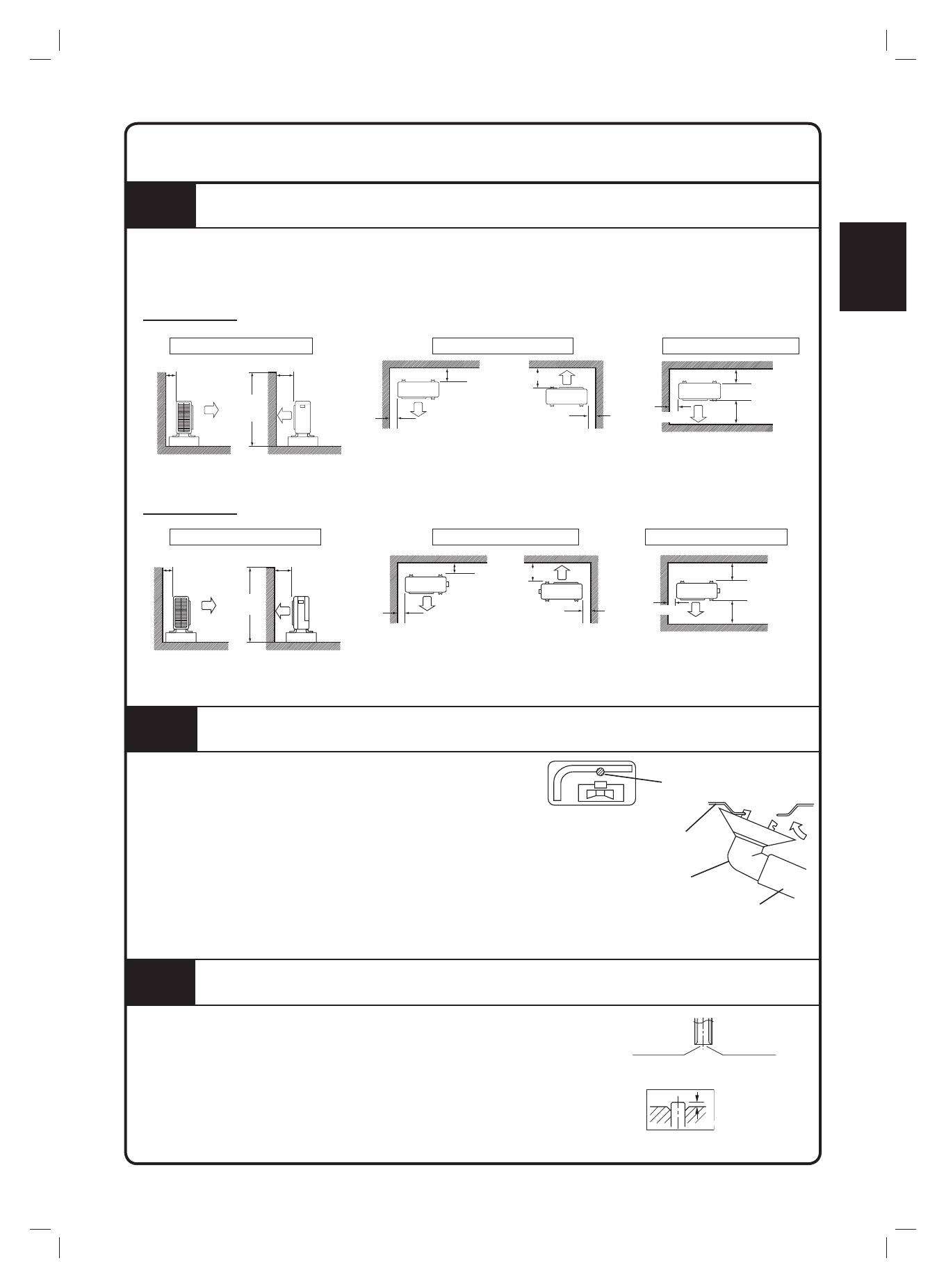

LINEA GUIDA PER L’INSTALLAZIONE ALL’ESTERNO
1
INSTALLAZIONE DELL’UNITÀ ESTERNA
• Quando una parete o un altro ostacolo si trova nel percorso di aspirazione o di scarico del
fl
usso d’aria dell’unità
esterna, seguire le istruzioni di installazione seguenti.
• Per ciascuno dei modelli di installazione seguenti, l’altezza della parete a lato scarico dev’essere 1200mm o meno.
2
LAVORO DI SCARICO
Lavoro di scarico.
(Solo unità a pompa di calore)
1) Utilizzare la presa di scarico per il drenaggio.
2) Se la porta di scarico è coperta da una base di montaggio o
super
fi
cie del pavimento, collocare pedane aggiuntive di almeno
30mm (1-3/16”) di altezza sotto i piedini dell’unità esterna.
3) Nelle zone fredde, non utilizzare un tubo di scarico con l’unità
esterna.
(In caso contrario, l’acqua di scarico potrebbe gelare, compromettendo
le prestazioni di riscaldamento.)
Parete affacciata su un lato
Parete affacciata su un lato
Pareti affacciate su due lati
Pareti affacciate su due lati
Pareti affacciate su tre lati
Pareti affacciate su tre lati
Più di 50
Più di 100
Più di
50
Più di
50
Più di
50
Più di
50
Più di 50
Più di 50
Più di 100
Più di 350
Più di
100
Più di
100
Più di 150
Più di 350
Più di 150
Più di 100
Più di 300
Più di 350
Vista laterale
Vista laterale
Vista dall’alto
Vista dall’alto
Vista dall’alto
Vista dall’alto
1200
o così
1200
o così
ARXC20/25/35
ARXC50/60/71
Foro di scarico dell’acqua
Telaio inferiore
Presa di scarico
Tubo
fl
essibile (disponibile in
commercio, diametro interno.
5/8" (16mm))
1) Tagliare l’estremità del tubo con un tagliatubi.
2) Rimuovere le bave sulla super
fi
cie tagliata rivolta verso il basso in modo
che non entrino trucioli nel tubo.
3) Mettere il dado svasato sul tubo.
4) Svasare il tubo.
5) Controllare che la svasatura sia stata effettuata correttamente.
3
ALLARGARE L’ESTREMITÀ DEL TUBO
(Tagliare esattamente
ad angolo retto.)
Svasatura
Impostare esattamente nella
posizione indicata di seguito.
Rimuovere le
sbavature.
Dado
A
