Accendere/spegnere

Prima di accendere/spegnere, regolare la profondità di fresa-
tura, cfr. paragrafo «Regolazione della profondità di passata».

Per

accendere

 l’elettroutensile premere l’interruttore di av-

vio/arresto

29

 e tenerlo premuto.

Per

fissare in posizione

 l’interruttore di avvio/arresto premu-

to

29

 premere il tasto di bloccaggio

2

.

Per

spegnere

 l’elettroutensile rilasciare di nuovo l’interrutto-

re di avvio/arresto

29

 oppure se è bloccato con il tasto di bloc-

caggio

2

, premere brevemente l’interruttore di avvio/arresto

29

 e rilasciarlo di nuovo.

Per risparmiare energia accendere l’elettroutensile solo se lo
stesso viene utilizzato.

Constant Electronic

La Constant-Electronic mantiene la velocità di rotazione pres-
soché costante con corsa a vuoto e carico garantendo un’uni-
forme prestazione di lavoro.

Avviamento dolce

L’avviamento dolce elettronico limita il momento di coppia
durante la fase della messa in esercizio aumentando la durata
del motore.

Protezione contro il sovraccarico

La protezione contro il sovraccarico impedisce un assorbi-
mento di corrente eccessivo in caso di sovraccarico estremo.
Ciò può comportare una riduzione della velocità del motore e
della potenza erogata e, in casi estremi, anche l’arresto del
motore stesso.

Non appena ridotto il carico dell’elettroutensile, il motore ri-
prenderà la velocità di lavoro, oppure si riavvierà.

Protezione contro un riavviamento involontario

La protezione contro un riavviamento involontario ha la fun-
zione di impedire che l’elettroutensile possa mettersi in movi-
mento in maniera non controllata in seguito ad un’interruzio-
ne dell’alimentazione della corrente.

Per la

ripresa dell’esercizio

 rimettere l’interruttore di av-

vio/arresto

29

 sulla posizione di spento e riaccendere l’elet-

troutensile.

Leva di sbloccaggio (vedi figura C)

Il ritorno della leva di sbloccaggio

23

 avviene automaticamen-

te in fase di rilascio. Per ottenere una migliore forza di tenuta,
la leva di sbloccaggio

23

 andrà arretrata fino a battuta. All’oc-

correnza, la forza di tenuta potrà essere registrata. A tale sco-
po, innestare una chiave a brugola (4 mm) nell’apertura
dell’impugnatura. Per aumentare la forza di tenuta, ruotare la
chiave a brugola in senso orario; per ridurla, ruotare in senso
antiorario.

Regolazione della profondità di passata
(vedi figura D e E)



La regolazione della profondità di fresatura può avveni-
re esclusivamente quando l’elettroutensile è spento.

Per una regolazione approssimativa della profondità di passa-
ta procedere come segue:

– Posare sul pezzo in lavorazione l’elettroutensile con l’uten-

sile accessorio per fresatrice già montato.

– Operando con il pomello

25

, mettere la regolazione di pre-

cisione in posizione centrale. A tal fine, ruotare il pomello

25

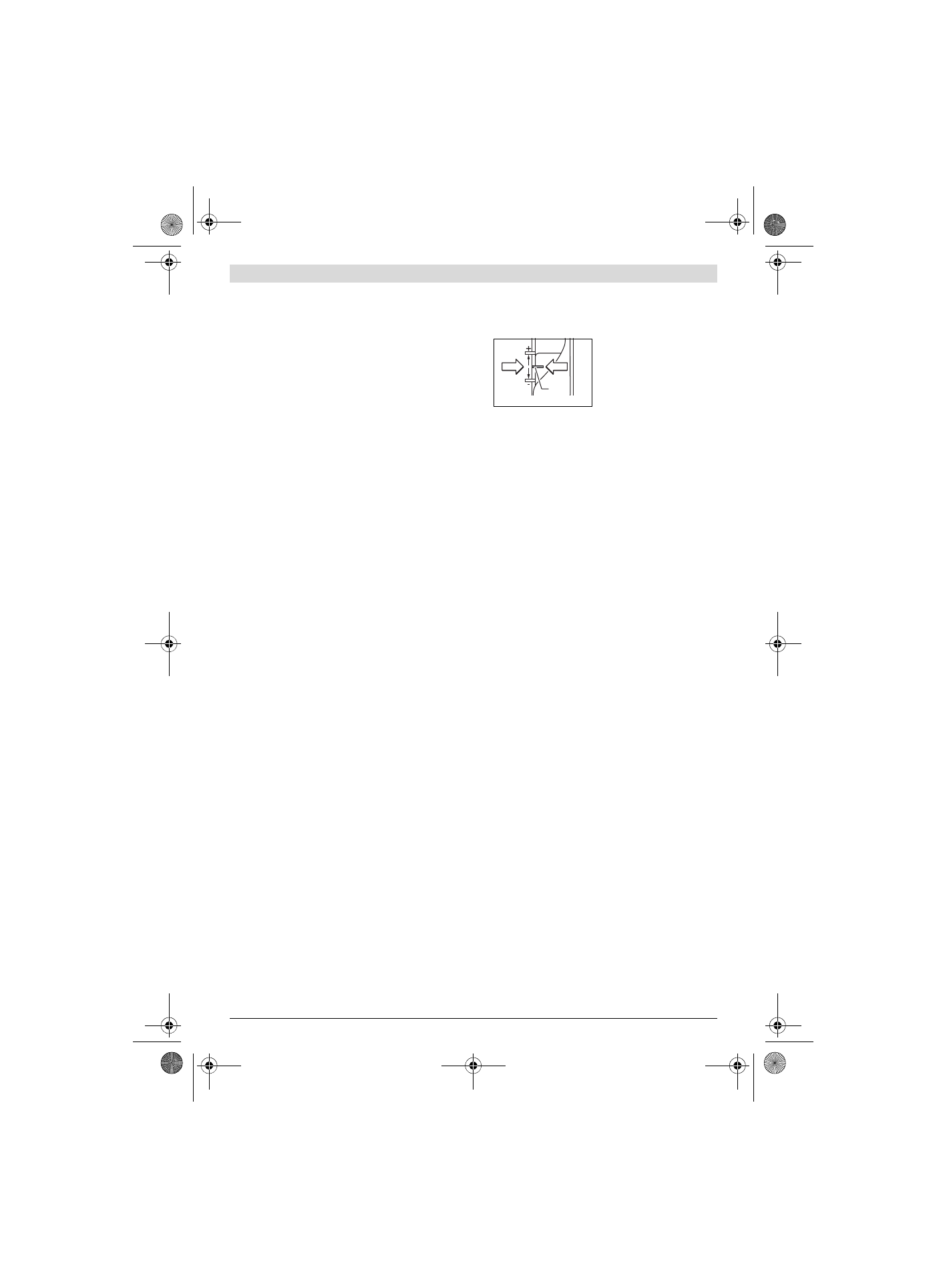

 fino a fare corrispondere le marcature

19

 come indica-

to nell’illustrazione. Ruotare quindi la scala

24

 su «0».

– Regolare la guida graduata

9

 sulla posizione più bassa; la

battuta a gradi si incastra in maniera percepibile.

– Allentare la vite

15

 della guida di profondità

14

, in modo

che la guida suddetta

14

 possa muoversi liberamente.

– Spingere la leva di sbloccaggio

23

 all’indietro e condurre la

fresatrice verticale lentamente verso il basso, fino a porta-
re la fresa

5

 a contatto con la superficie del pezzo in lavora-

zione. Rilasciare la leva di sbloccaggio

23

 per fissare tale

posizione.

– Spingere la guida di profondità

14

 verso il basso fino a farla

poggiare sulla battuta di posizione

9

.

GOF 1250 LCE:

 attivare la regolazione digitale di profon-

dità sull’interruttore di avvio/arresto

18

. Premere il tasto

16

 di impostazione del punto zero per la guida di profondi-

tà

14

.

GOF 1250 CE:

 posizionare il cursore con la tacca indicatri-

ce

27

 sulla posizione «0» sulla scala profondità di fresatura

26

.

– Posizionare la guida di profondità

14

 sulla profondità di

fresatura desiderata e serrare la vite

15

 sulla guida suddet-

ta

14

.

GOF 1250 CE:

 accertarsi che il cursore con la tacca indi-

catrice

27

 non possa più spostarsi.

– Premere la levetta di sblocco

23

 e portare la fresatrice ver-

ticale alla posizione più alta.

In caso di fresatura di profondità maggiori si dovrebbero pre-
vedere diverse fasi operative con una rispettiva asportazione
ridotta di trucioli. Mediante la guida graduata

9

 è possibile ri-

partire l’operazione di fresatura in diversi stadi. A tal fine, re-
golare la profondità richiesta di fresatura con la posizione più
bassa possibile della guida graduata e scegliere le posizioni
più alte per i primi interventi di lavorazione. La distanza delle
posizioni può essere modificata ruotando le vite di registro

10

.

Dopo una fresatura di prova, ruotando il pulsante a manopola

25

 si potrà regolare la profondità di fresatura esattamente

sulla misura desiderata; ruotare in senso orario per aumenta-
re la profondità di fresatura, in senso antiorario per ridurla. La
scala graduata

24

 potrà essere utilizzata come riferimento.

Un giro corrisponde ad una corsa di regolazione di 2,0 mm;
uno dei trattini sul bordo inferiore della scala

24

 corrisponde

ad una variazione di 0,1 mm della corsa di regolazione. La cor-
sa di regolazione massima è pari a ± 8 mm.
