Reteszelés feloldó kar (lásd a „C” ábrát)

A

23

 reteszelés feloldó kar visszaállítása, miután azt elenged-

te, automatikusan végrehajtásra kerül. Egy jobb tartóerő el-
éréséhez a

23

 reteszelés feloldó kart ütközésig vissza kell

húzni. A tartóerőt szükség esetén utána lehet állítani. Dugjon
ehhez egy imbuszkulcsot (4 mm) a fogantyú furatába. A tartó-
erő növeléséhez forgassa el az imbuszkulcsot az óramutató já-
rásával megegyező irányba, a tartóerő csökkentéséhez pedig
az óramutató járásával ellenkező irányba.

A marási mélység beállítása
(lásd a „D” és „E” ábrát)



A marási mélységet csak kikapcsolt elektromos kézi-
szerszám mellett szabad beállítani.

A marási mélység durva beállításához a következőképpen kell
eljárni:

– Tegye fel az elektromos kéziszerszámot az arra felszerelt

marószerszámmal a megmunkálásra kerülő munkadarab-
ra.

– Állítsa be a

25

 forgatógombbal közepesre a finombeállítási

utat. Ehhez forgassa el annyira a

25

 forgatógombokat,

hogy a

19

 jelek az ábrán látható módon egybeessenek. Ez-

után csavarja el a

24

 skálát a következő értékre: „0”.

– Állítsa be a

9

 többfokozatú ütközőt legalacsonyabb foko-

zatra; a többfokozatú ürköző érezhetően bepattan a meg-
felelő helyzetbe.

– Lazítsa ki a

15

 csavart a

14

 mélységi ütközőn, úgy hogy a

14

 mélységi ütközőt szabadon lehessen mozgatni.

– Nyomja hátra a

23

 reteszelés feloldó kart és vezesse lassan

lefelé a felsőmarót, amíg az

5

 marófej megérinti a megmun-

kálásra kerülő munkadarabot. Ismét engedje el a

23

 rete-

szelés feloldó kart, hogy rögzítse ezt a helyzetet.

– Nyomja lefelé a

14

 mélységi ütközőt, amíg az felfekszik a

9

fokozatos ütközőre.

GOF 1250 LCE:

 Kapcsolja be a

18

 be-/kikapcsolón a digi-

tális mélység beállítást. Nyomja meg a

16

 gombot a

14

mélységi ütköző nullpontjának a beállításához.

GOF 1250 CE:

 Állítsa a

27

 indexjeles tolókát a

26

 marási

mélységi skála „0” helyzetére..

– Állítsa be a

14

 mélységi ütközőt a kívánt marási mélységre

és húzza meg szorosan a

15

 csavart a

14

 mélységi ütköző

rögzítésére.

GOF 1250 CE:

 Ügyeljen arra, hogy a

27

 tolókát az index-

jellel már ne mozdítsa el.

– Nyomja  le  a

23

 reteszelésfeloldó kart és vezesse fel a felső-

marót a legfelső helyzetébe.

Nagyobb marási mélységek esetén célszerű a munkát több lé-
pésben, kisebb lemunkálási mélységekkel végrehajtani. A

9

többfokozatú ütköző segítségével a marási folyamatot több
fokozatra fel lehet osztani. Ehhez állítsa be a többfokozatú üt-
köző legalacsonyabb fokozatával a kívánt marási mélységet és
az első lépésekhez válassza előbb a magasabb fokozatokat.
Az egyes fokozatok közötti távolságot a

10

 szabályozócsavar

elforgatásával lehet megváltoztatni.

Egy próbamarás után a marási mélységet a

25

 forgatógomb

elforgatásával pontosan be lehet állítani a kívánt méretre; a
marási mélység megnöveléséhez forgassa a forgatógombot
az óramutató járásával megegyező, a marási mélység csök-
kentéséhez pedig az óramutató járásával ellenkező irányba. A

24

 skála ekkor a tájékozódás megkönnyítésére szolgál. Egy

fordulat egy 2,0 mm-es beállítás-változtatásnak felel meg, a

24

 skála alsó szélén egy osztás pedig 0,1 mm-nek felel meg. A

maximális beállítási lehetőség ± 8 mm.

Példa:

 Legyen a kívánt marási mélység kívánt értéke

10,0 mm. A próbamarás 9,6 mm-es marási mélységet hozott
létre.

– Forgassa  el  a

24

 skálát „0”-ra.

– Forgassa  el  a

25

 skálát 0,4 mm/4 osztásnyira (ez a kívánt

érték és a tényleges érték különbsége) az óramutató járá-
sával megegyező irányban.

– Ezután még egy próbamarással ellenőrizze az így elérhető

marási mélységet.

GOF 1250 CE

: A marási mélység beállítása után a

27

 tolóka

helyzetét a

14

 mélységi ütközőn már ne változtassa meg,

hogy mindig leolvashassa a

26

 skálán a pillanatnyi marási

mélységet.

GOF 1250 LCE

: A pillanatnyi marási mélységet a

21

 kijelző

mutatja.

Munkavégzési tanácsok



Óvja meg a marószerszámokat a lökésektől és ütések-
től.

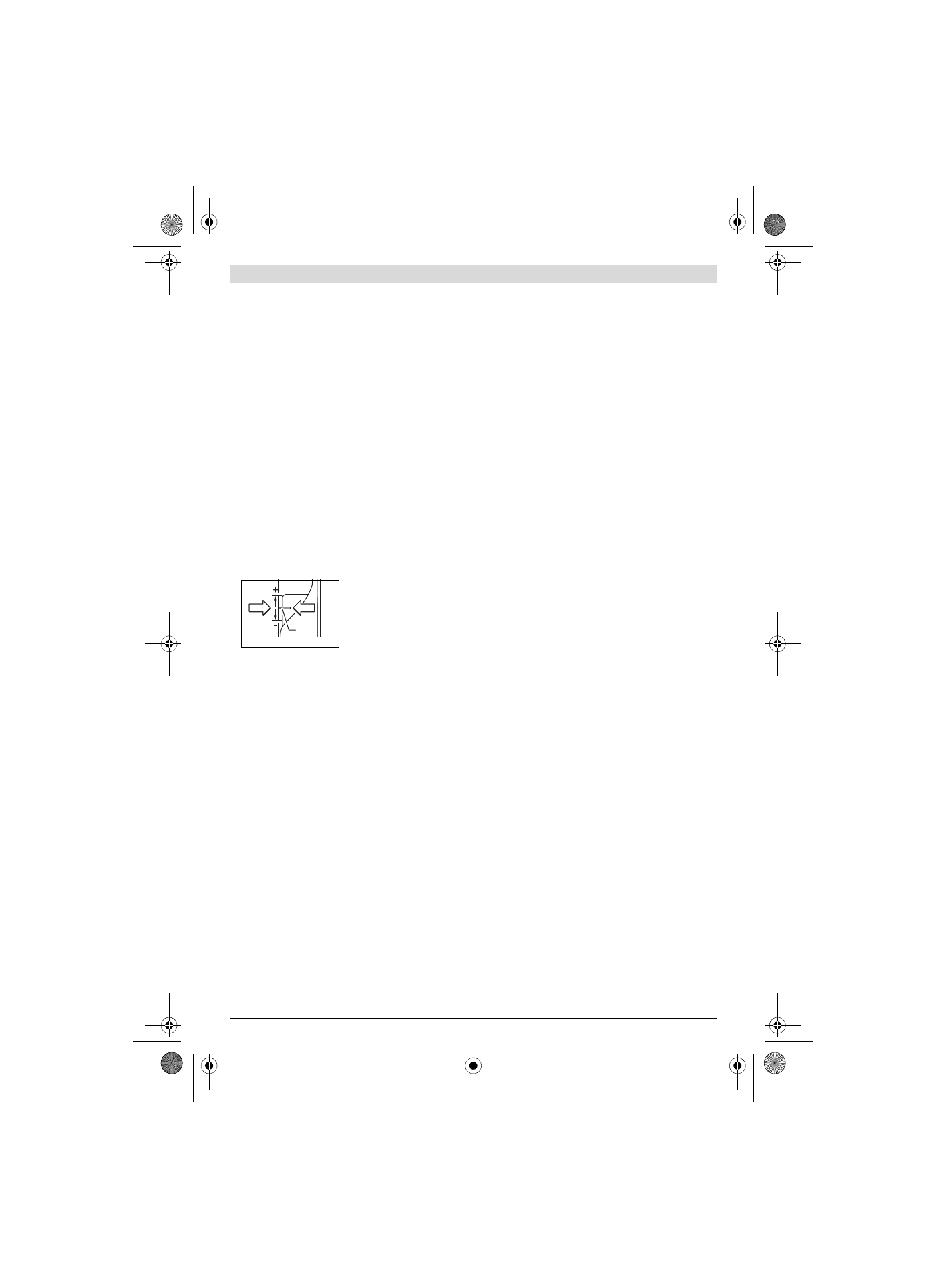

Marási irány és marási eljárás (lásd az „F” ábrát)



A marási folyamatot mindig az 5 marószerszám forgási
irányával ellenkező irányban kell végrehajtani. Ha a
marószerszám forgási irányával megegyező irányban
halad, akkor az ekkor fellépő erők könnyen kitéphetik
a kezéből az elektromos kéziszerszámot.

– Állítsa be a marási mélységet, lásd a „A marási mélység be-

állítása” c. fejezetet.

– Tegye fel az elektromos kéziszerszámot az arra felszerelt

marószerszámmal a megmunkálásra kerülő munkadarabra
és kapcsolja be az elektromos kéziszerszámot.

– Nyomja hátra a

23

 reteszelés feloldó kart és vezesse lassan

lefelé a felsőmarót, amíg eléri a beállított marási mélysé-
get. Ismét engedje el a

23

 reteszelés feloldó kart, hogy rög-

zítse ezt a bemerülési mélységet.

– Egyenletes előtolást alkalmazva hajtsa végre a marási fo-

lyamatot.

– A marási folyamat befejezése után vezesse vissza a felső-

marót a legfelső helyzetbe.

– Kapcsolja ki az elektromos kéziszerszámot.
