116
| Slovensky
1 609 92A 2NP | (19.8.16)
Bosch Power Tools
Nastavenie frézovacej hĺbky
(pozri obrázok D a E)
Nastavenie frézovacej hĺbky sa smie vykonávať len vte-
dy, keď je ručné elektrické náradie vypnuté.
Pri hrubom nastavení frézovacej hĺbky postupujeme nasle-
dovne:
– Priložte ručné elektrické náradie s namontovaným frézova-
cím nástrojom na obrobok, ktorý budete obrábať.
– Polohu jemného nastavenia nastavte pomocou otočného
gombíka
25
do stredu. Na tento účel otáčajte otočný gom-
bík
25

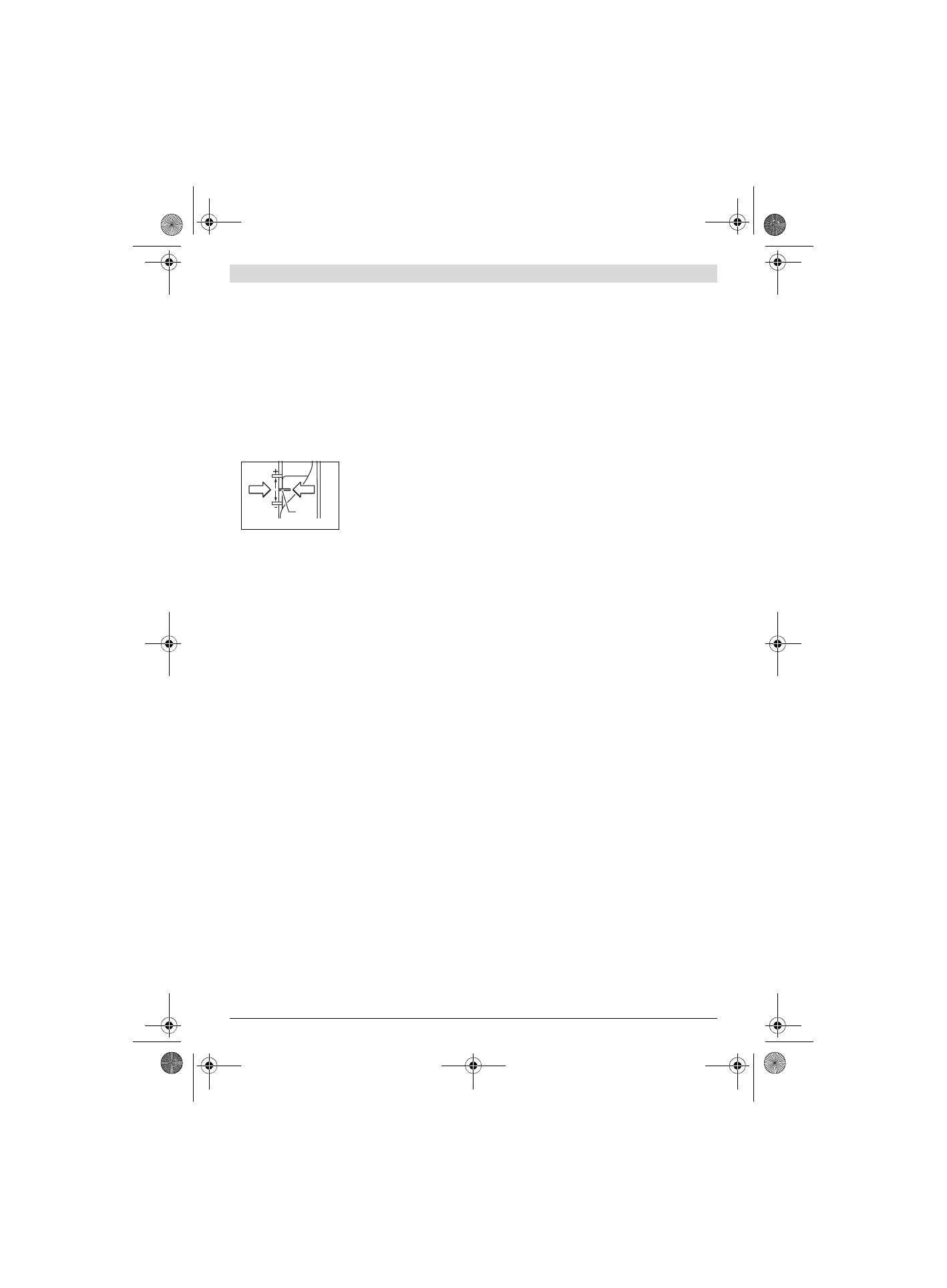

dovtedy, kým sa budú značky
19
zhodovať, ako to
vidieť na obrázku. Napokon otočte stupnicu
24
na hodnotu
„0“.
– Stupňový doraz
9
nastavte na najnižší stupeň; stupňový
doraz počuteľne zaskočí.
– Uvoľnite skrutku
15
na hĺbkovom doraze
14
tak, aby bol
hĺbkový doraz
14
voľne pohyblivý.
– Zatlačte uvoľňovaciu páčku
23
dozadu a veďte hornú frézu
pomaly smerom nadol, až pokiaľ sa frézovací nástroj
5
ne-
dotkne povrchu obrobku. Opäť uvoľnite uvoľňovaciu páč-
ku
23
, aby ste túto pozíciu zafixovali.
– Zatlačte hĺbkový doraz
14
nadol, až pokiaľ nedosadne na
stupňovom doraze
9
.
GOF 1250 LCE:
Zapnite digitálne nastavenie hĺbky pomo-
cou vypínača
18
. Stlačte tlačidlo
16
na nastavenie nulové-
ho bodu hĺbkového dorazu
14
.
GOF 1250 CE:
Nastavte posúvač s indexovou značkou
27
na pozíciu „0“ na stupnici pre hĺbku frézovania
26
.
– Nastavte hĺbkový doraz
14
na želanú hĺbku frézovania
a pevne dotiahnite skrutku
15
na hĺbkovom doraze
14
.
GOF 1250 CE:
Dávajte pozor na to, aby ste posúvač
s indexovou značkou
27
už neprestavili.
– Zatlačte uvoľňovaciu páčku
23
a veďte hornú frézu sme-
rom hore do najvyššej polohy.
Ak je potrebná frézovacia hĺbka väčšia, mali by ste vykonať
viacero pracovných krokov s menším úberom triesky. Pomo-
cou stupňového dorazu
9
môžete frézovanie rozdeliť na viac
pracovných krokov, resp. stupňov. Nastavte na tento účel po-
žadovanú frézovaciu hĺbku s najnižším stupňom stupňového
dorazu a zvoľte pre prvé pracovné kroky najprv vyššie stupne.
Vzdialenosť stupňov sa dá otáčaním aretačných skrutiek
10
meniť.
Po skúšobnom frézovaní môžete otáčaním otočného gombíka
25
nastaviť hĺbku frézovania presne na želaný rozmer; na
zväčšenie hĺbky frézovania otáčajte v smere hodinových ruči-
čiek, na zmenšenie hĺbky frézovania otáčajte proti smeru ho-
dinových ručičiek. Stupnica
24
pritom slúži na orientáciu.
Jedna otáčka zodpovedá dráhe prestavenia 2,0 mm, jeden
dielik na spodnom okraji stupnice
24
zodpovedá zmene drá-
hy prestavenia o 0,1 mm. Maximálna dráha prestavenia je
± 8 mm.
Príklad:
Želaná hĺbka frézovania má byť 10,0 mm, skúšob-
ným frézovaním bola zistená hĺbka frézovania 9,6 mm.
– Otočte stupnicu
24
na hodnotu „0“.
– Otáčajte otočný gombík
25
o 0,4 mm/4 dieliky (rozdiel po-
žadovanej a skutočnej hodnoty), v smere hodinových ruči-
čiek.
– Skontrolujte predvolenú frézovaciu hĺbku vykonaním ďal-
šej skúšky frézovania.
GOF 1250 CE
: Po nastavení hĺbky frézovania už nemeňte po-
zíciu posúvača
27
na hĺbkovom doraze
14
, aby ste na stupnici
26
mohli vždy odčítať momentálnu hĺbku frézovania.
GOF 1250 LCE
: Momentálna hĺbka frézovania sa zobrazuje
na displeji
21
.
Pokyny na používanie
Chráňte frézovacie nástroje pred nárazom a úderom.
Smer frézovania a priebeh frézovania (pozri obrázok F)
Smer frézovania musí byť vždy opačný ako smer otáča-
nia frézovacieho nástroja 5 (beh opačným smerom).
Pri frézovaní v smere otáčania (súbežný beh) sa Vám
môže ručné elektrické náradie vytrhnúť z ruky.
– Nastavte požadovanú frézovaciu hĺbku, pozri odsek „Na-
stavenie frézovacej hĺbky“.
– Priložte ručné elektrické náradie s namontovaným frézova-
cím nástrojom na obrobok, ktorý budete obrábať, a ručné
elektrické náradie zapnite.
– Zatlačte uvoľňovaciu páčku
23
dozadu a veďte hornú frézu
pomaly smerom nadol, až pokiaľ sa nedosiahne nastavená
hĺbka frézovania. Opäť uvoľnite odisťovaciu páčku
23
, aby
ste túto hĺbku zanorenia zafixovali.
– Frézovanie vykonávajte s rovnomerným posuvom.
– Po skončení frézovania dajte hornú frézu späť do najvyššej
polohy.
– Vypnite ručné elektrické náradie.
Frézovanie s pomocným dorazom (pozri obrázok G)
Pri obrábaní väčších obrobkov resp. pri frézovaní drážok mô-
žete ako pomocný doraz upevniť na obrobok nejakú dosku
alebo lištu a potom viesť hornú frézku pozdĺž tohto pomocné-
ho dorazu. Veďte hornú frézu pozdĺž pomocného dorazu
sploštenou stranou klznej dosky.
Frézovanie hrán alebo tvarové frézovanie
Pri frézovaní hrán alebo tvarovom frézovaní bez paralelného
dorazu musí byť frézovací nástroj vybavený vodiacim kolíkom
alebo guľôčkovým ložiskom.
– Zapnuté ručné elektrické náradie prisúvajte k obrobku
zboku, až kým vodiaci kolík alebo guľôčkové ložisko frézo-
vacieho nástroja priliehajú k obrábanej hrane obrobka.
– Ručné elektrické náradie veďte oboma rukami pozdĺž hra-
ny obrobka. Dávajte pritom pozor na to, aby priliehalo v
pravom uhle. Príliš silný tlak môže poškodiť hranu obrob-
ka.
Frézovanie s paralelným dorazom (pozri obrázok H)
Zasuňte paralelný doraz
33
s vodiacimi tyčami
34
do základ-
nej dosky
13
a dotiahnite ho skrutkami
7
podľa požadované-
ho rozmeru. Krídlovými skrutkami
35
a
36
môžete paralelný
doraz dodatočne nastaviť na dĺžku.
19
OBJ_BUCH-2018-005.book Page 116 Friday, August 19, 2016 9:44 AM
