178
| Srpski
1 609 92A 2NP | (19.8.16)
Bosch Power Tools
Ručica za deblokiranje (pogledajte sliku C)
Vraćanje ručice za deblokiranje nazad
23
vrši se automatski
prilikom otpuštanja. Za bolju silu držanja ručicu za
deblokiranje
23
morate da vratite nazad do graničnika. Silu
držanja po potrebi možete naknadno da podesite. Za to
šestougaoni ključ (4 mm) ubacite u otvor na drški. Radi
povećanja sile držanja šestougaoni ključ obrnite u pravcu
obrtanja kazaljke na satu, radi redukcije sile držanja suprotno
od obrtanja kazaljke na satu.
Podešavanje dubine glodanja
(pogledajte sliku D i E)
Podešavanje dubine glodanja sme da se izrši samo pri
isključenom električnom alatu.
Za grubo podešavanje dubine glodanja postupajte na sledeći
način.
– Stavite električni alat sa montiranom glavom glodalice na
radni komad koji se obradjuje.

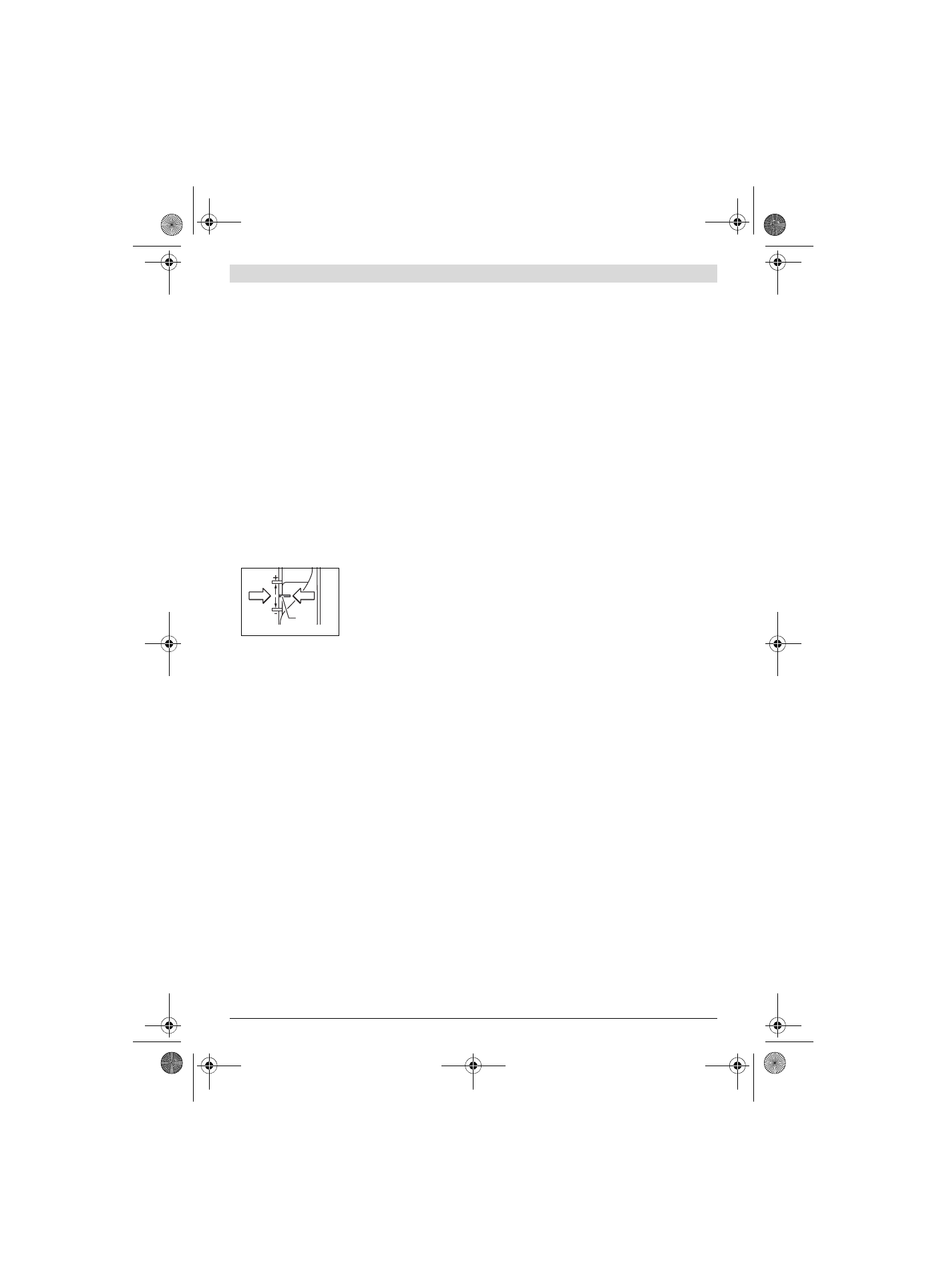

– Postavite korak preciznog podešavanja sa okretnim
dugmetom
25
u sredinu. Okrećite za ovo okretno dugme
25
, sve dok oznake
19
ne budu usaglašene kao što slika
pokazuje. Okenite na kraju skalu
24
na „0“.
– Stavite stepenasti graničnik
9
na najniži stupanj.
Stepenasti graničnik osetno uskače u otvor.
– Otpustite zavrtanj
15
na dubinskom graničniku
14
, tako da
je dubinski graničnik
14
slobodno pokretljiv.
– Pritisnite polugu za deblokiranje
23
u nazad i gornju
glodalicu polako vodite na dole, dok glodalica
5
ne dodirne
površinu radnog komada. Ponovo otpustite polugu za
deblokiranje
23
kako biste fiksirali poziciju.
– Pritiskajte dubinski graničnik
14
na dole sve dok ne
nasedne na stepenasti graničnik
9
.
GOF 1250 LCE:
Uključite digitalno podešavanje dubine na
prekidaču za uključivanje-isključivanje
18
. Pritisnite taster
16
za podešavanje nulte tačke dubinskog graničnika
14
.
GOF 1250 CE:
Klizač sa indeksiranom markom
27
postavite na poziciju „0“ na skali za dubinu glodanja
26
.
– Dubinski graničnik
14
postavite na željenu dubinu glodanja
i čvrsto zategnite zavrtanj
15
na dubinskom graničniku
14
.
GOF 1250 CE:
Pazite na to da se klizač sa indeksiranom
markom
27
više ne pomera.
– Pritisnite polugu za deblokadu
23
i vodite gornje glodalo u
najgornju poziciju.
Pri većim dubinama glodanja treba preduzimati obradu više
puta sa manjim skidanjem piljevine. Pomoću stepenastog
graničnika
9
možete glodanje podeliti na više stupnjeva.
Podesite zato željenu dubinu glodanja sa najnižim stupnjem
graničnika i birajte za prve korake obrade najpre najveću
podelu. Rastojanje stepeni može se menjati okretanjem
zavrtanja za podešavanje
10
.
Posle probnog glodanja obrtanjem obrtnog dugmeta
25
možete da podesite dubinu glodanja tačno na željenu
dimenziju; obrćite u pravcu obrtanja kazaljke na satu za
povećanje dubine glodanja, obrćite u pravcu suprotnom od
pravca obrtanja kazaljke na satu za smanjenje dubine
glodanja. Skala
24
pri tome služi za orijentaciju. Jedan obrtaj
odgovara putu pomeranja od 2,0 mm, jedan od podeoka na
donjoj ivici skale
24
odgovara promeni puta pomeranja za
0,1 mm. Maksimalan put pomeranja iznosi ± 8 mm.
Primer:
Željena dubina glodanja treba da bude 10,0 mm,
probno glodanje rezultira dubinom glodanja od 9,6 mm.
– Obrnite skalu
24
na „0“.
– Obrnite obrtno dugme
25
za 0,4 mm/4 podeoka
(diferencija od zadate i trenutne vrednosti) u pravcu
obrtanja kazaljke na satu.
– Ispitajte izabranu dubinu glodanja daljim probnim
glodanjem.
GOF 1250 CE
: Posle podešavanja dubine glodanja nemojte
više da menjate poziciju klizača
27
na dubinskom graničniku
14
, kako biste uvek mogli da očitate trenutnu dubinu glodanja
na skali
26
.
GOF 1250 LCE
: Trenutna dubina glodanja se prikazuje na
displeju
21
.
Uputstva za rad
Čuvajte glodalo od potresa i udaraca.
Pravac glodanja i radnja glodanja (pogledajte sliku F)
Radnja glodanja mora uvek da bude nasuprot kružnog
kretanja alata glodala 5 (suprotan smer). Kod glodanja
u pravcu kruženja (isti smer) može Vam se električni
alat otkinuti iz ruke.
– Podesite željenu dubinu glodanja, pogledajte odeljak
„Podešavanje dubine glodanja“.
– Postavite električni alat sa montiranim alatom glodalice na
radni komad koji se obradjuje i uključite električni alat.
– Pritisnite polugu za deblokiranje
23
u nazad i gornju
glodalicu polako vodite na dole dok ne postignete
podešenu dubinu glodanja. Ponovo otpustite polugu za
deblokiranje
23
, kako biste fiksirali dubinu uranjanja.
– Izvodite glodanje sa ravnomernim pomeranjem napred.
– Posle završetka glodanja vratite nazad gornje glodalo u
najgornju poziciju.
– Isključite električni alat.
Glodanje sa pomoćnim graničnikom (pogledajte sliku G)
Za obradu većih radnih komada naprimer pri glodanju
žljebova možete pričvrstiti neku dasku ili letvu kao pomoćni
graničnik na radni komad i gornje glodalo voditi po dužini na
pomoćnom graničniku. Vodite gornje glodalo na pljosnatoj
strani duž klizne ploče na pomoćnom graničniku.
Glodanje ivica ili profilisano glodanje
Pri glodanju ivica ili profilisanom glodanju bez paralelnog
graničnika mora električni alat da bude opremljen sa jednim
rukavcom za vodjenje ili kugličnim ležajem.
– Dovedite uključeni električni alat sa strane na radni komad
i rukavac za vodjenje ili kuglični ležaj alata glodalice moraju
naleći na ivicu radnog komada koji se obradjuje.
19
OBJ_BUCH-2018-005.book Page 178 Friday, August 19, 2016 9:44 AM
