– Namjestite hod finog podešavanja sa okretnim gumbom

25

 po sredini. U tu svrhu okrenite okretni gumb

25

, sve

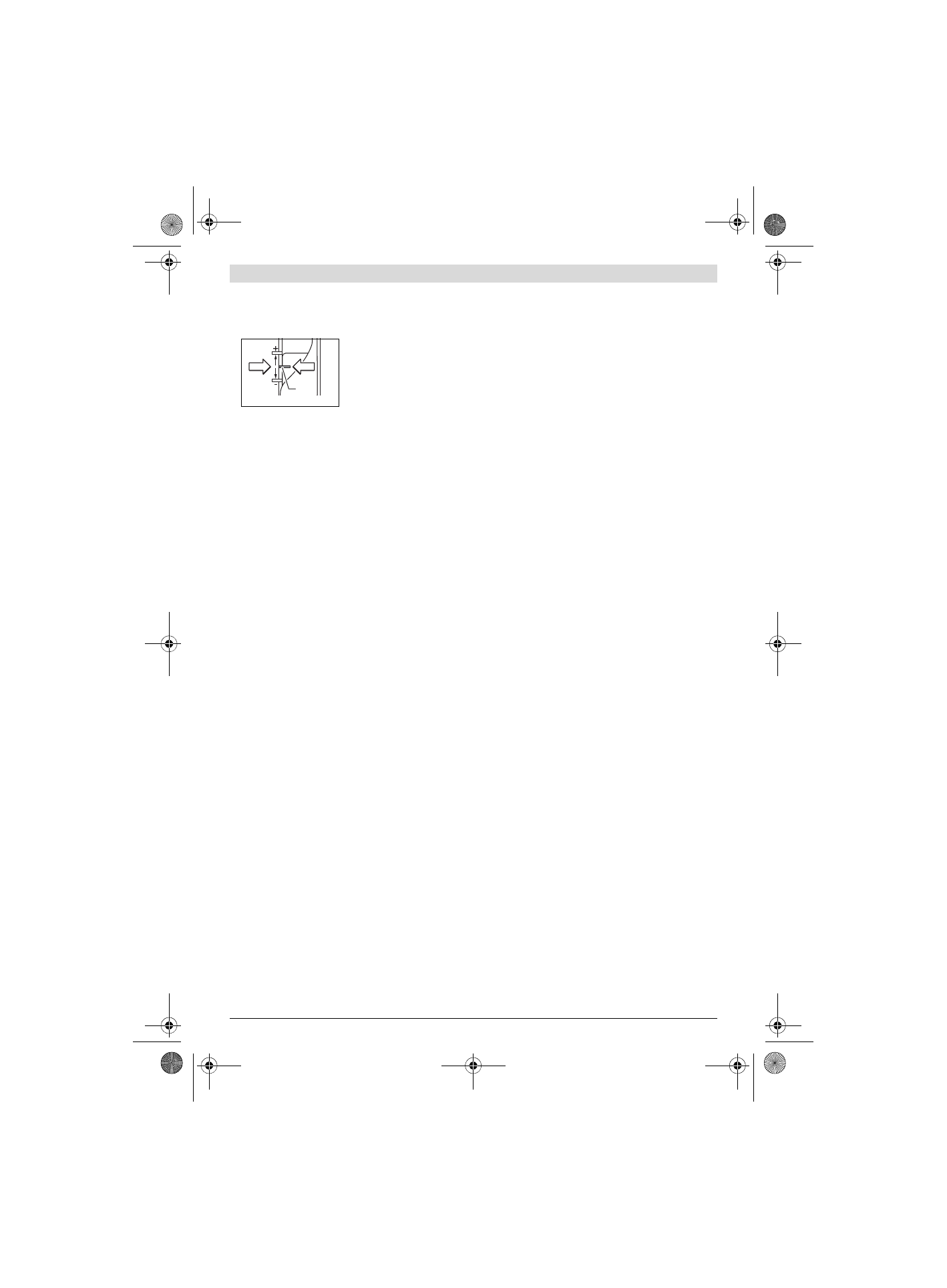

dok se oznake

19

 ne poklope kako je prikazano na slici. Na-

kon toga okrenite skalu

24

 na „0“.

– Namjestite stupnjevani graničnik

9

 na niži stupanj; stup-

njevani graničnik će osjetno uskočiti.

– Otpustite vijak

15

 na graničniku dubine

14

, tako da se gra-

ničnik dubine

14

 može slobodno pomicati.

– Pritisnite polugu za deblokiranje

23

 prema natrag te povr-

šinsko glodalo pokrećite lagano prema dolje sve dok gloda-
lo

5

 ne dodirne površinu izratka. Pustite ponovo polugu za

deblokiranje

23

 kako biste fiksirali ovaj položaj.

– Pritiskajte dubinski graničnik

14

 naniže, sve dok ne nale-

gne na stepenasti graničnik

9

.

GOF 1250 LCE:

 Uključite digitalno namještanje dubine na

prekidaču za uključivanje/isključivanje

18

. Pritisnite gumb

16

 za namještanje nulte točke graničnika dubine

14

.

GOF 1250 CE:

 Stavite kliznik s indeks znakom

27

 na polo-

žaj „0“ na skali dubine glodanja

26

.

– Namjestite graničnik dubine

14

 na traženu dubinu gloda-

nja i pritegnite vijak

15

 na graničniku dubine

14

.

GOF 1250 CE:

 Pazite na to da se kliznik s indeks znakom

27

 više ne može pomicati.

– Pritisnite polugu za deblokiranje

23

 i vodite vertikalnu glo-

dalicu u najviši položaj.

Kod većih dubina glodanja treba se provesti više operacija
obrade sa manjim skidanjem strugotine. Pomoću stupnjeva-
nog graničnika

9

 operaciju glodanja možete podijeliti na više

stupnjeva. U tu svrhu namjestite željenu dubinu glodanja sa
nižim stupnjem stupnjevanog graničnika i odaberite za prvu
operaciju obrade najprije viši stupanj. Razmak stupnjeva mo-
že se mijenjati okretanjem vijka za podešavanje

10

.

Nakon probnog glodanja možete okretanjem okretnog gumba

25

 dubinu glodanja namjestiti točno na željenu mjeru;okreta-

njem u smjeru kazaljke na satu povećava se dubina glodanja,
a okretanjem u smjeru suprotnom od kazaljke na satu smanju-
je se dubina glodanja. Skala

24

 služi za orijentaciju. Jedan

okret odgovara hodu reguliranja od 2,0 mm, a jedna podjela
na donjem rubu skale

24

 odgovara promjeni hoda reguliranja

za 0,1 mm. Maksimalni hod reguliranja iznosi ± 8 mm.

Primjer:

 Željena dubina glodanja treba biti 10,0 mm, a prob-

no glodanje daje dubinu glodanja od 9,6 mm.
– Okrenite skalu

24

 na „0“.

– Okrenite okretni gumb

25

 za 0,4 mm/4 podjele (razlika za-

dane i stvarne vrijednosti) u smjeru kazaljke na satu.

– Provjerite odabranu dubinu glodanja dodatnim probnim

glodanjem.

GOF 1250 CE

: Nakon namještanja dubine glodanja ne mije-

njajte više položaj kliznika

27

 na graničniku dubine

14

 kako

biste na skali

26

 uvijek mogli očitati trenutnu dubinu glodanja.

GOF 1250 LCE

: Trenutna dubina glodanja se prikazuje na

ekranu

21

.

Upute za rad



Zaštitite glodalo od udaraca i udara.

Smjer glodanja i proces glodanja (vidjeti sliku F)



Proces glodanja mora se uvijek odvijati u smjeru su-
protnom od rotacije glodala 5 (protusmjerno). Kod glo-
danja u smjeru rotacije glodala (istosmjerno), električ-
ni alat bi vam se mogao istrgnuti iz ruke.

– Namjestite željenu dubinu glodanja, vidjeti u poglavlju „Na-

mještanje dubine glodanja“.

– Električni alat sa montiranim glodalom stavite na obrađiva-

ni izradak i uključite električni alat.

– Pritisnite polugu za deblokiranje

23

 prema natrag te povr-

šinsku glodalicu povlačite prema dolje dok ne dođete do
namještene dubine glodanja. Ponovno otpustite polugu za
deblokiranje

23

 kako biste fiksirali dubinu zarezivanja.

– Proces glodanja izvodite uz jednolični posmak.
– Nakon završenog postupka glodanja vodite vertikalnu glo-

dalicu natrag u najviši položaj.

– Isključite električni alat.

Glodanje sa pomoćnim graničnikom (vidjeti sliku G)

Za obradu većih izradaka, npr. kod glodanja utora, kao po-
moćni graničnik možete na izradak pričvrstiti dasku ili letvu i
vertikalnu glodalicu voditi uzduž pomoćnog graničnika. Verti-
kalnu glodalicu vodite uzduž spljoštene strane klizne ploče na
pomoćnom graničniku.

Rubno ili profilno glodanje

Kod rubnog ili profilnog glodanja bez graničnika paralelnosti,
glodalo mora vidi opremljeno vodećim rukavcem ili kugličnim
ležajem.
– Uključen električni alat približite sa strane izratku, sve dok

vodeći rukavac ili kuglični ležaj glodala ne nalegne na obra-
đivani rub izratka.

– Električni alat vodite sa obje ruke uzduž ruba izratka. Kod

toga pazite na nalijeganje točno pod kutom. Preveliko priti-
skanje može oštetiti rub izratka.

Glodanje sa graničnikom paralelnosti (vidjeti sliku H)

Uvucite graničnik paralelnosti

33

 s vodilicama

34

 u temeljnu

ploču

13

 te ga vijcima

7

 odgovarajuće stegnite na potrebnu

mjeru. S leptirastim vijcima

35

 i

36

 možete graničnik paralel-

nosti dodatno podesiti po dužini.
Sa okretnim gumbom

37

 možete nakon otpuštanja oba lepti-

rasta vijka

35

 fino podesiti dužinu. Jedan okret kod toga od-

govara pomaku reguliranja od 2,0 mm, a jedna crtica podjele
na okretnom gumbu

37

 odgovara promjeni pomaka regulira-

nja za 0,1 mm.
Pomoću granične letve

38

 možete promijeniti djelotvornu po-

vršinu nalijeganja graničnika paralelnosti.
Uključeni električni alat sa jednoličnim posmakom i bočnim
pritiskom na graničnik paralelnosti vodite uzduž ruba izratka.
Kod glodanja s graničnikom paralelnosti

33

 usisavanje praši-

ne/strugotina mora se odvijati preko specijalnog adaptera
usisavanja

39

.

Glodanje s adapterom sa šestarom (pribor)

Za radove glodanja zaobljenja možete primijeniti adapter sa
šestarom.

19
