Español |
33
Bosch Power Tools
1 609 92A 2NP | (19.8.16)
Para
retener
el interruptor de conexión/desconexión
29
una
vez accionado, presionar la tecla de enclavamiento
2
.
Para
desconectar
la herramienta eléctrica suelte el interrup-
tor de conexión/desconexión
29
, o en caso de estar enclava-
do con la tecla
2
, presione brevemente y suelte a continua-
ción el interruptor de conexión/desconexión
29
.
Para ahorrar energía, solamente conecte la herramienta eléc-
trica cuando vaya a utilizarla.
Electrónica Constante
La electrónica Constante mantiene prácticamente constantes
las revoluciones, independientemente de la carga, y asegura
un rendimiento de trabajo uniforme.
Arranque suave
El arranque suave reduce el par obtenido en el momento del
arranque e incrementa la vida útil del motor.
Protección contra sobrecarga
En el caso de una sobrecarga extrema, la protección contra
sobrecarga evita un consumo de corriente inadmisiblemente
alto. Esto puede conducir a una reducción del número de re-
voluciones del motor y de la potencia entregada, en caso ex-
tremo, hasta la detención del motor.
Tras la descarga de la herramienta eléctrica, el motor vuelve
inmediatamente al número de revoluciones de trabajo res-
pectivamente se pone de nuevo en marcha.
Protección contra rearranque
La protección contra rearranque evita la puesta en marcha ac-
cidental de la herramienta eléctrica tras un corte de la alimen-
tación eléctrica.
Para la
nueva puesta en marcha
coloque el interruptor de co-
nexión/desconexión
29
en la posición de desconexión, y co-
necte de nuevo la herramienta eléctrica.
Palanca de desenclavamiento (ver figura C)
La reposición de la palanca de desenclavamiento
23
tiene lu-
gar automáticamente al soltarla. La palanca de desenclava-
miento
23
debe retraerse hasta el tope para obtener una me-
jor fuerza de sujeción. La fuerza de sujeción puede
reajustarse si fuese necesario. Cale para ello una llave macho
hexagonal (4 mm) en la abertura de la empuñadura. Para el
aumento de la fuerza de sujeción, gire la llave macho hexago-
nal en sentido de las agujas del reloj y, para la reducción de la
fuerza de sujeción, en sentido contrario de las agujas del reloj.
Ajuste de la profundidad de fresado
(ver figuras D y E)
El ajuste de la profundidad de fresado solamente debe-
rá realizarse con la herramienta eléctrica desconecta-
da.
Para el ajuste aproximado de la profundidad de fresado pro-
ceder de la manera siguiente:
– Deposite la herramienta eléctrica, con la fresa montada,
sobre la pieza a trabajar.

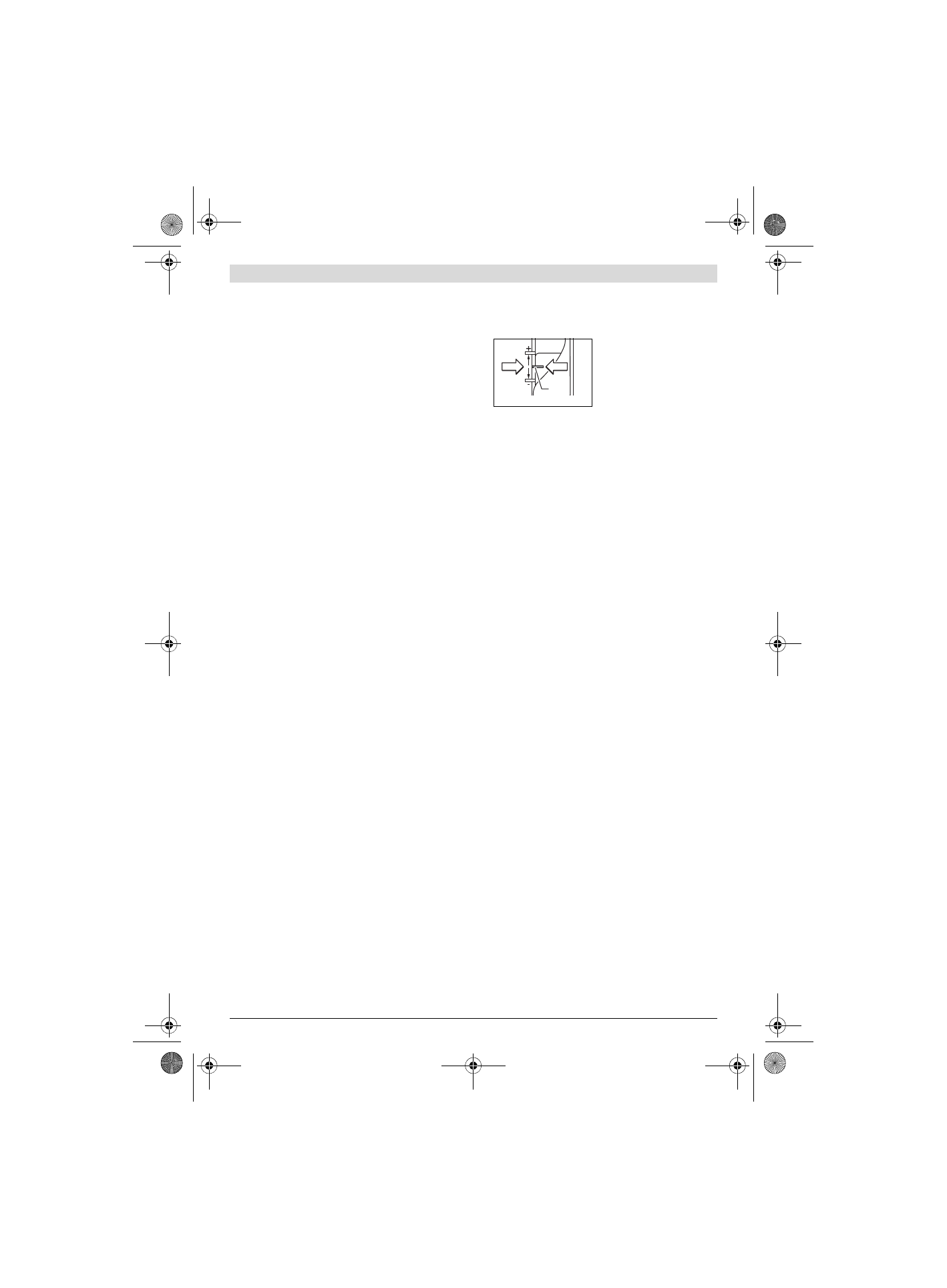

– Ajuste el recorrido fino a la mitad de la carrera con el botón
25
. Gire para ello el botón
25
, hasta hacer coincidir las
marcas
19
según se muestra en la figura. Seguidamente,
gire la escala
24
a la posición “0”.
– Gire el tope escalonado
9
al escalón más bajo, observando
que enclave de forma perceptible.
– Suelte el tornillo
15
en el tope de profundidad
14
, de ma-
nera que el tope de profundidad
14
pueda moverse libre-
mente.
– Presione la palanca de desenclavamiento
23
hacia atrás y
guíe la fresa superior lentamente hacia abajo, hasta que la
fresa
5
toque la superficie de la pieza de trabajo. Suelte de
nuevo la palanca de desenclavamiento
23
, para fijar esta
posición.
– Presione el tope de profundidad
14
hacia abajo, hasta que
asiente en el tope escalonado
9
.
GOF 1250 LCE:
Conecte el ajuste digital de profundidad
en el interruptor de conexión/desconexión
18
. Presione la
tecla
16
para el ajuste del punto cero del tope de profundi-
dad
14
.
GOF 1250 CE:
Coloque la corredera con la marca de índi-
ce
27
en la posición "0" en la escala de profundidad de la
fresa
26
.
– Ajuste el tope de profundidad
14
a la profundidad de fresa
deseada y apriete firmemente el tornillo
15
en el tope de
profundidad
14
.
GOF 1250 CE:
Preste atención, a que ya no se desajuste la
corredera con la marca de índice
27
.
– Accione la palanca de desenclavamiento
23
y regrese la
fresadora de superficie a la posición superior.
Al realizar fresados profundos éstos deberán realizarse en va-
rias pasadas ajustando en cada caso una profundidad de fre-
sado reducida. El tope escalonado
9
le ayuda a realizar el fre-
sado en varias etapas. Para ello, ajuste la profundidad de
fresado deseada en la posición correspondiente al escalón
más bajo del tope, y comience a fresar con un escalón alto, gi-
rando a continuación el tope para ir aumentado la profundi-
dad de fresado en cada pasada. La diferencia entre cada es-
calón puede adaptarse con los tornillos de ajuste
10
.
Tras realizar un fresado de prueba puede ajustar con preci-
sión la profundidad de inmersión girando el botón giratorio
25
. Gire en sentido horario para aumentar la profundidad de
fresado y en sentido antihorario para disminuirla. La escala
24
es de gran utilidad para la orientación. Una vuelta corres-
ponde a un recorrido de ajuste de 2,0 mm; una de las rayas di-
visorias en el borde inferior de la escala
24
corresponde a una
modificación del recorrido de ajuste de 0,1 mm. El máximo
recorrido de ajuste asciende a ± 8 mm.
Ejemplo:
La profundidad de fresado deseada debe ser
10,0 mm; el fresado de prueba ha dado como resultado una
profundidad de fresado de 9,6 mm.
– Gire la escala
24
a “0”.
19
OBJ_BUCH-2018-005.book Page 33 Friday, August 19, 2016 9:44 AM
