204

 | Latviešu

1 609 92A 2NP | (19.8.16)

Bosch Power Tools

Atbrīvojošā svira (attēls C)

Atbrīvojošās sviras

23

 atgriešanās sākotnējā stāvoklī notiek

automātiski pēc tās atlaišanas. Lai nodrošinātu lielu noturspē-
ku, atbrīvojošā svira

23

 jāpavelk atpakaļ līdz galam. Vajadzī-

bas gadījumā noturspēku var regulēt. Šim nolūkam ievietojiet
sešstūra stieņatslēgu (4 mm) roktura atvērumā. Lai palielinā-
tu sviras noturspēku, grieziet sešstūra stieņatslēgu pulksteņa
rādītāju kustības virzienā, bet, lai to samazinātu, grieziet seš-
stūra stieņatslēgu pretēji pulksteņa rādītāju kustības virzie-
nam.

Frēzēšanas dziļuma iestādīšana (attēli D un E)



Frēzēšanas dziļuma iestādīšanu drīkst veikt tikai iz-
slēgtam elektroinstrumentam.

Lai aptuveni iestādītu frēzēšanas dziļumu, rīkojieties šādi.

– Novietojiet elektroinstrumentu ar tajā iestiprinātu frēzēša-

nas darbinstrumentu uz apstrādājamā priekšmeta virs-
mas.

– Ar  roktura

25

 palīdzību iestādiet frēzēšanas dziļuma precī-

zās iestādīšanas ierīci vidējā stāvoklī. Šim nolūkam grieziet
rokturi

25

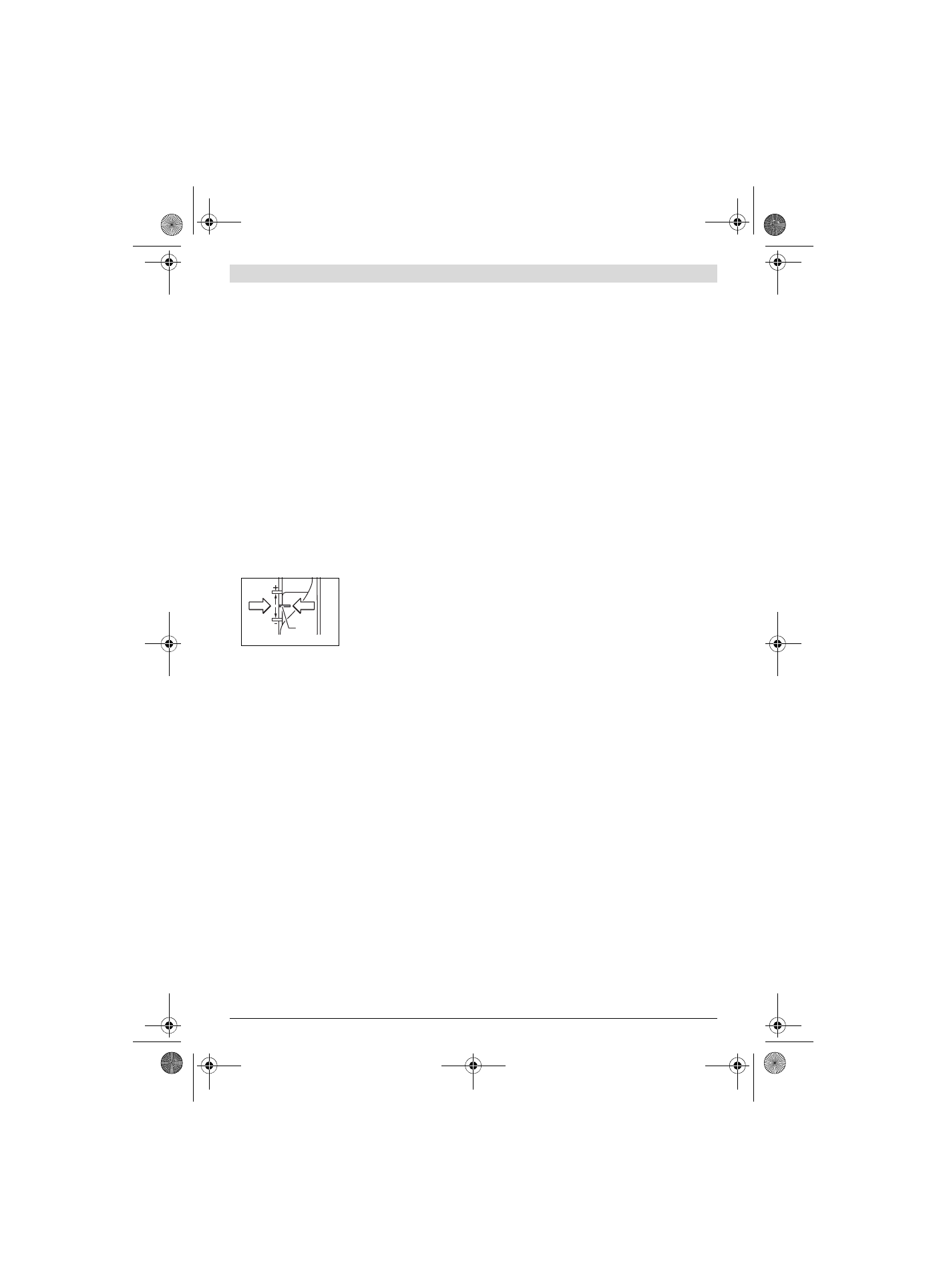

, līdz nulles punkta marķējuma atzīme

19

 ieņem

stāvokli, kāds parādīts attēlā. Tad pagrieziet skalu

24

 stā-

voklī „0“.

– Pagrieziet pakāpjveida atduri

9

 stāvoklī, kas atbilst zemā-

kajam līmenim; atdure fiksējas šajā stāvoklī ar skaidri sa-
dzirdamu klikšķi.

– Atskrūvējiet fiksējošo skrūvi

15

 uz dziļuma ierobežotāja

14

tā, lai dziļuma ierobežotājs

14

 varētu brīvi pārvietoties.

– Pabīdiet atbrīvojošo sviru

23

 uz aizmuguri un tad lēni pār-

vietojiet frēzēšanas bloku lejup, līdz frēzēšanas dar-
bimstruments

5

 pieskaras apstrādājamā priekšmeta virs-

mai. Atlaidiet atbrīvojošo sviru

23

, fiksējot frēzēšanas blo-

ku šajā stāvoklī.

– Pārvietojiet  dziļuma ierobežotāju

14

 lejup, līdz tas atbal-

stās pret pakāpjveida atduri

9

.

GOF 1250 LCE:

 ar ieslēdzēju

18

 ieslēdziet digitālo dziļu-

ma indikatoru. Nospiediet taustiņu

16

, iestādot dziļuma ie-

robežotāja

14

 nullpunktu.

GOF 1250 CE:

 pārvietojiet pārbīdāmo marķieri

27

 pret ie-

daļu „0“ uz frēzēšanas dziļuma skalas

26

.

– Pārvietojiet  dziļuma ierobežotāju

14

 stāvoklī, kas atbilst

vēlamajam frēzēšanas dziļumam, un tad stingri pieskrūvē-
jiet skrūvi

15

 uz dziļuma ierobežotāja

14

.

GOF 1250 CE:

 sekojiet, lai pārbīdāmais marķieris

27

 vairs

netiktu pārvietots.

– Nospiediet  fiksējošo sviru

23

 un pārvietojiet frēzēšanas

bloku augšējā stāvoklī.

Ja frēzēšanas dziļums ir liels, frēzēšanas operāciju ieteicams
sadalīt un veikt divās vai vairākās kārtās, katrā no tām izceļot
daļu materiāla. Šim nolūkam ir ērti Izmantojama pakāpjveida
atdure

9

. Pagrieziet frēzēšanas dziļuma ierobežotāja pakāpj-

veida atduri stāvoklī, kas atbilst viszemākajam atdures līme-

nim, un iestādiet vēlamo frēzēšanas dziļumu. Tad veiciet frē-
zēšanu vairākās kārtās, pirmajām kārtām izmantojot augstā-
kos pakāpjveida atdures līmeņus. Attālumu starp pakāpēm
var izmainīt, griežot pakāpjveida atdures regulējošās skrūves

10

.

Pēc kontrolfrēzēšanas rezultātiem ar rokturi

25

 var precīzi ie-

stādīt vēlamo frēzēšanas dziļumu; griežot šo rokturi pulksteņa
rādītāju kustības virzienā, frēzēšanas dziļums palielinās, bet,
griežot rokturi pretēji pulksteņa rādītāju kustības virzienam,
frēzēšanas dziļums samazinās. Skala

24

 kalpo frēzēšanas dzi-

ļuma izmaiņu orientējošai novērtēšanai. Viens roktura apgrie-
ziens atbilst frēzēšanas dziļuma izmaiņai par 2,0 mm, bet vie-
na iedaļa uz skalas

24

 apakšējās malas atbilst frēzēšanas dzi-

ļuma izmaiņai par 0,1 mm. Maksimālā frēzēšanas dziļuma iz-
maiņa ar roktura palīdzību  ir  ± 8 mm.

Piemērs:

 vēlamajam frēzēšanas dziļumam jābūt 10,0 mm,

bet kontrolfrēzējums rāda, ka tā patiesā vērtība ir 9,6 mm.

– Pagrieziet skalu

24

 pret iedaļu „0“.

– Pagrieziet rokturi

25

 pulksteņa rādītāju kustības virzienā

par 0,4 mm/4 iedaļām (starpība starp vēlamo un patieso
frēzēšanas dziļuma vērtību).

– Pārbaudiet  frēzēšanas dziļuma iestādīšanas pareizību, at-

kārtoti veicot kontrolfrēzējumu.

GOF 1250 CE

: pēc frēzēšanas dziļuma iestādīšanas vairs ne-

izmainiet pārbīdāmā marķiera

27

 stāvokli uz dziļuma ierobe-

žotāja

14

, jo tad aktuālo frēzēšanas dziļumu vienmēr var nola-

sīt uz skalas

26

.

GOF 1250 LCE

: aktuālais frēzēšanas dziļums tiek parādīts uz

displeja

21

.

Norādījumi darbam



Sargājiet frēzēšanas darbinstrumentus no kritieniem
un triecieniem.

Frēzēšanas virziens un operācijas gaita (attēls F)



Frēzēšanas laikā instruments vienmēr jāpārvieto pret
frēzēšanas darbinstrumenta 5 griezējšķautņu pārvie-
tošanās virzienu (pretējs virziens). Veicot frēzēšanu
griezējšķautņu pārvietošanās virzienā (vienāds vir-
ziens), elektroinstruments var tikt izrauts no rokām.

– Iestādiet vēlamo frēzēšanas dziļumu, kā norādīts sadaļā

„Frēzēšanas dziļuma iestādīšana“.

– Novietojiet elektroinstrumentu ar tajā iestiprinātu frēzēša-

nas darbinstrumentu uz apstrādājamā priekšmeta virsmas
un ieslēdziet instrumentu.

– Pabīdiet atbrīvojošo sviru

23

 uz aizmuguri un tad lēni pār-

vietojiet frēzēšanas bloku lejup, līdz tiek sasniegts iestādī-
tais frēzēšanas dziļums. Atlaidiet atbrīvojošo sviru

23

, fik-

sējot šo iegremdēšanas dziļumu.

– Veiciet  frēzēšanu, vienmērīgi pārvietojot instrumentu.
– Pēc frēzēšanas operācijas beigām pārvietojiet frēzēšanas

bloku augšējā stāvoklī.

– Izslēdziet elektroinstrumentu.

Frēzēšana ar palīgvadotni (attēls G)

Lai apstrādātu lielāka izmēra priekšmetus, piemēram, veicot
gropju frēzēšanu, uz apstrādājamā priekšmeta virsmas var
nostiprināt koka dēli vai līsti un izmantot to kā palīgvadotni.
Frēzēšanas laikā virziet gar palīgvadotni vienu no virsfrēzes

19
