Česky |
109
Bosch Power Tools
1 609 92A 2NP | (19.8.16)
Nastavení hloubky frézování (viz obr. D a E)
Nastavení hloubky frézování se smí provádět jen při vy-
pnutém elektronářadí.
Pro hrubé nastavení hloubky frézování postupujte následov-
ně:
– Posaďte elektronářadí s namontovaným frézovacím ná-
strojem na opracovávaný obrobek.
– Umístěte dráhu jemného nastavení pomocí otočného knof-
líku
25
doprostřed. K tomu otáčejte knoflíkem
25
, až se

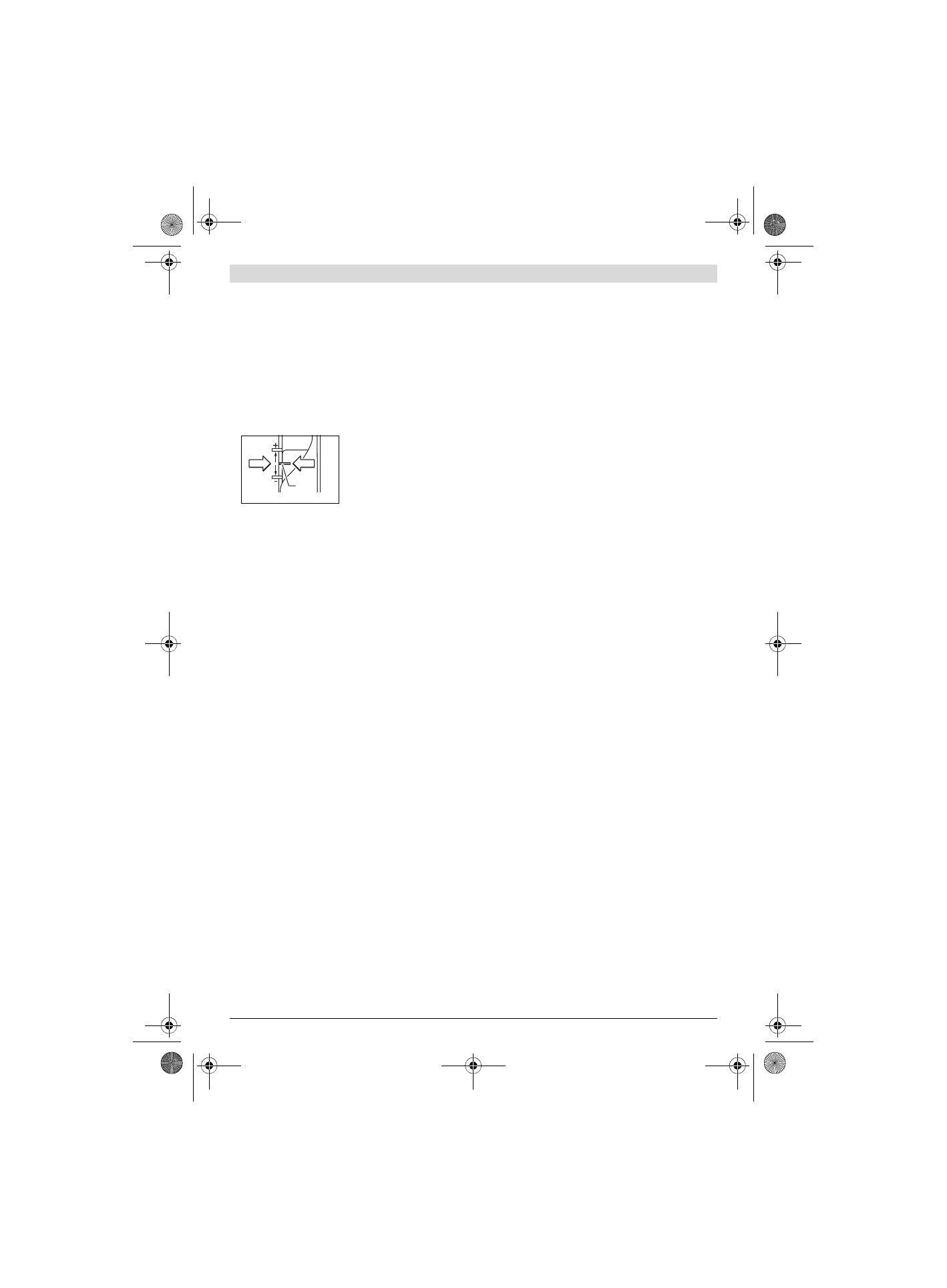

shodují značky
19
jak je ukázáno na obrázku. Poté otočte
stupnici
24
na „0“.
– Nastavte stupňovitý doraz
9
na nejnižší stupeň; stupňovitý
doraz citelně zapadne.
– Povolte šroub
15
na hloubkovém dorazu
14
tak, aby byl
hloubkový doraz
14
volně pohyblivý.
– Stiskněte odjišťovací páčku
23
dozadu a veďte horní fréz-
ku pomalu dolů, až se fréza
5
bude dotýkat povrchu obrob-
ku. Pro zafixování této polohy odjišťovací páčku
23
znovu
uvolněte.
– Zatlačte hloubkový doraz
14
dolů, aby dosedl na stupňovi-
tý doraz
9
.
GOF 1250 LCE:
Zapněte digitální ukazatel hloubky na spí-
nači
18
. Stiskněte tlačítko
16
pro nastavení nulového bo-
du hloubkového dorazu
14
.
GOF 1250 CE:
Nastavte šoupátko s indexovací značkou
27
na polohu „0“ na stupnici hloubky frézování
26
.
– Nastavte hloubkový doraz
14
na požadovanou hloubku fré-
zování a utáhněte šroub
15
na hloubkovém dorazu
14
.
GOF 1250 CE:
Dbejte na to, abyste šoupátko s indexovací
značkou
27
již neposunuli.
– Stlačte odjišťovací páčku
23
a veďte horní frézku do nej-
vyšší polohy.
Při větších hloubkách frézování byste měli vykonat více cyklů
opracování pokaždé s malým úběrem třísky. S pomocí stup-
ňovitého dorazu
9
můžete frézovací proces rozdělit na více
stupňů. K tomu nastavte požadovanou hloubku frézování s
nejnižším stupněm stupňovitého dorazu a zvolte pro první
cykly opracování nejprve vyšší stupně. Odstup stupňů lze
změnit přetočením seřizovacích šroubů
10
.
Po zkušebním frézování můžete otáčením otočného knoflíku
25
nastavit hloubku frézování přesně na požadovaný rozměr;
pro zvětšení hloubky frézování otáčejte po směru hodinových
ručiček, pro zmenšení hloubky frézování otáčejte proti směru
hodinových ručiček. Stupnice
24
slouží pro orientaci. Jedna
otáčka odpovídá změně nastavení o 2,0 mm, jeden dílek na
dolním okraji stupnice
24
odpovídá změně nastavení
o 0,1 mm. Maximální změna nastavení činí ± 8 mm.
Příklad:
Požadovaná hloubka frézování má být 10,0 mm, při
zkušebním frézování byla zjištěna hloubka frézování 9,6 mm.
– Otočte stupnici
24
na „0“.
– Otočte otočný knoflík
25
o 0,4 mm/4 dílky (rozdíl mezi po-
žadovanou a skutečnou hodnotu) pro směru hodinových
ručiček.
– Zkontrolujte zvolenou hloubku dalším zkušebním frézová-
ním.
GOF 1250 CE
: Po nastavení hloubky frézování již neměňte
polohu šoupátka
27
na hloubkovém dorazu
14
, abyste mohli
kdykoli odečíst momentální hloubku frézování na stupnici
26
.
GOF 1250 LCE
: Momentální hloubka frézování se zobrazuje
na displeji
21
.
Pracovní pokyny
Chraňte frézu před úderem a nárazem.
Směr a proces frézování (viz obr. F)
Proces frézování musí být vždy proveden proti směru
otáčení frézovacího nástroje 5 (nesousledně). Při fré-
zování ve směru otáčení (sousledně) se Vám může elek-
tronářadí vytrhnout z ruky.
– Nastavte požadovanou hloubku frézování, viz odstavec
„Nastavení hloubky frézování“.
– Posaďte elektronářadí s namontovaným frézovacím ná-
strojem na opracovávaný obrobek a elektronářadí zapně-
te.
– Stiskněte odjišťovací páčku
23
dozadu a veďte horní fréz-
ku pomalu dolů, dokud není dosažena nastavená hloubka
frézování. Pro zafixování této hloubky zanoření odjišťovací
páčku
23
znovu uvolněte.
– Proveďte proces frézování s rovnoměrným posuvem.
– Po ukončení procesu frézování uveďte horní frézku zpět do
nejvyšší polohy.
– Elektronářadí vypněte.
Frézování s pomocným dorazem (viz obrázek G)
Pro opracování velkých obrobků, příkladně při frézování drá-
žek můžete na obrobek upevnit jako pomocný doraz prkno ne-
bo lištu a vést horní frézku podél pomocného dorazu. Horní
frézku veďte podél pomocného dorazu zploštělou stranou
kluzné desky.
Frézování hran nebo tvarů
Při frézování hran nebo tvarů bez podélného dorazu musí být
frézovací nástroj vybaven vodícím čepem nebo kuličkovým lo-
žiskem.
– Přiložte zapnuté elektronářadí z boku na obrobek až vodící
čep nebo kuličkové ložisko frézovacího nástroje přilehne
na opracovávanou hranu obrobku.
– Elektronářadí veďte oběma rukama podél hrany obrobku.
Dbejte přitom na přiložení ve správném úhlu. Příliš silný
přítlak může hranu obrobku poškodit.
Frézování s podélným dorazem (viz obr. H)
Nasuňte podélný doraz
33
s vodicími tyčemi
34
do základové
desky
13
a utáhněte ho šrouby
7
na potřebnou míru. Pomocí
křídlových šroubů
35
a
36
můžete podélný doraz ještě nasta-
vit do délky.
19
OBJ_BUCH-2018-005.book Page 109 Friday, August 19, 2016 9:44 AM
