 Português |

41

Bosch Power Tools

1 609 92A 2NP | (19.8.16)

Ajustar a profundidade de fresagem
(veja figura D e E)



O ajuste da profundidade de fresagem só deve ser rea-
lizado com a ferramenta eléctrica desligada.

Para o ajuste aproximado, proceda da seguinte maneira:

– Posicionar a ferramenta eléctrica, com a ferramenta de

fresagem montada, sobre a peça a ser trabalhada.

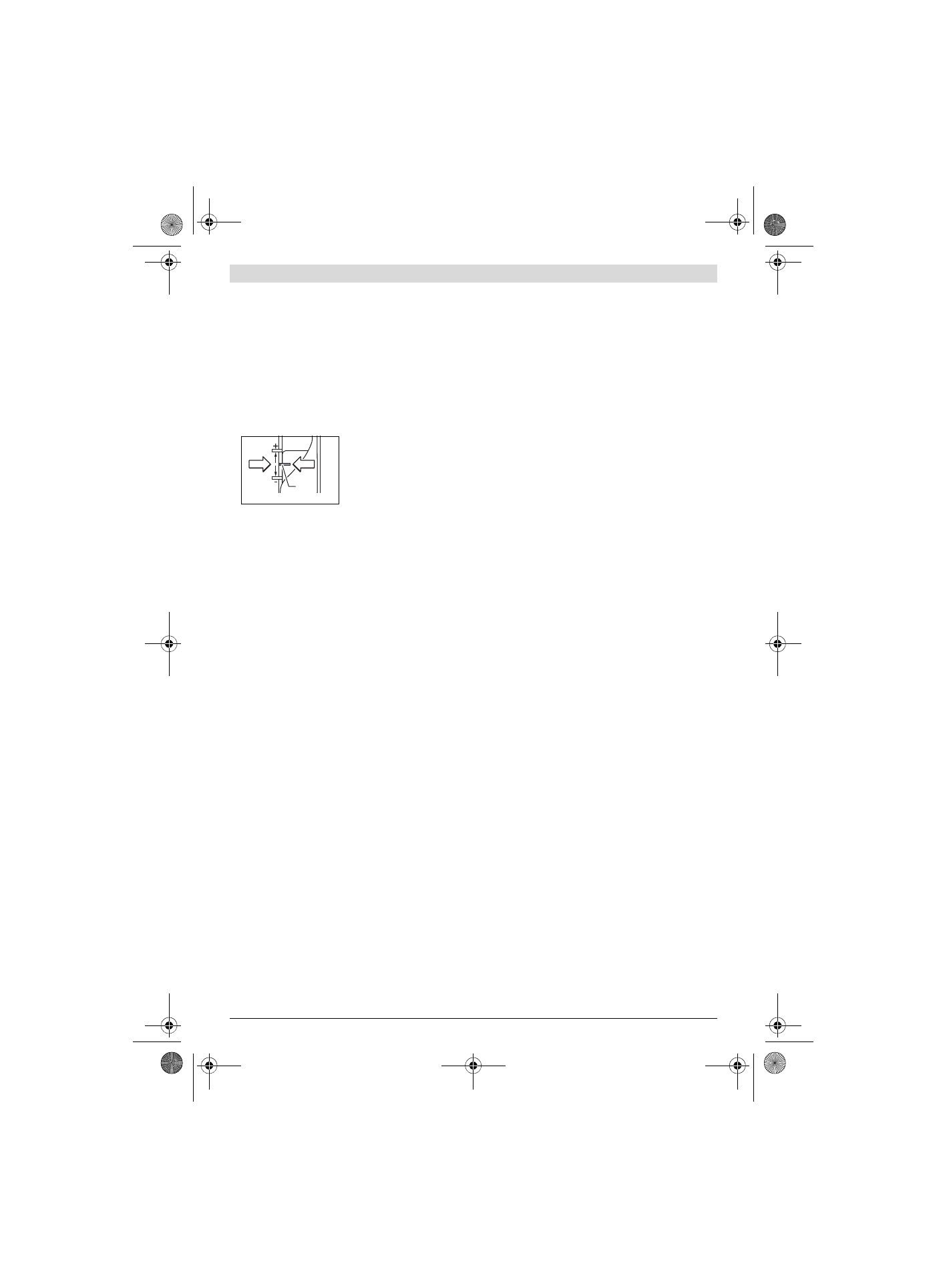

– Ajustar o caminho de ajuste fino na posição central com o

botão giratório

25

. Para tal, deverá girar o botão giratório

25

 até as marcações

19

 coincidirem como indicado na fi-

gura. Em seguida deverá girar a escala

24

 para “0”.

– Ajustar o limitador escalonado

9

 no nível mais baixo; o limi-

tador escalonado engata perceptivelmente.

– Desaperte  o  parafuso

15

 no limitador de profundidade

14

de forma a que o limitador de profundidade

14

 possa ser

movimentado livremente.

– Empurre a alavanca de destravamento

23

 para trás e con-

duza a tupia lentamente para baixo, até a fresa

5

 tocar na

superfície da peça a ser trabalhada. Volte a soltar a alavan-
ca de destravamento

23

 para fixar esta posição.

– Empurre o limitador de profundidade

14

 para baixo até as-

sentar sobre o limitador escalonado

9

.

GOF 1250 LCE:

 ligue o ajuste digital de profundidade no

interruptor de ligar/desligar

18

. Prima a tecla

16

 até ao

ajuste do ponto zero do limitador de profundidade

14

.

GOF 1250 CE:

 coloque a corrediça com a marca de inde-

xação

27

 na posição “0” da escala de profundidades de

fresagem

26

.

– Coloque o limitador de profundidade

14

 sobre a profundi-

dade de fresagem pretendida e aperte o parafuso

15

 no li-

mitador de profundidade

14

.

GOF 1250 CE:

 certifique-se de que a corrediça com a mar-

ca de indexação

27

 não é reajustada.

– Premir a alavanca de destravamento

23

 e conduzir a tupia

para a posição superior.

Para maiores profundidades de fresagem é recomendável re-
alizar várias etapas de trabalho, cada uma com reduzido des-
baste de material. Com o limitador escalonado

9

 é possível di-

vidir o processo de fresagem em várias etapas. Para tal,
deverá ajustar a profundidade de fresagem desejada no nível
mais baixo do limitador de níveis e seleccionar níveis mais al-
tos para as primeiras etapas de trabalho. A distância entre os
níveis pode ser alterada girando os parafusos de ajuste

10

.

Depois de uma fresagem de teste, pode ajustar-se a profundi-
dade de fresagem de forma precisa, rodando o botão girató-
rio

25

; rode para a direita para aumentar a profundidade de

fresagem e rode para a esquerda para diminuir. A escala

24

serve de orientação. Uma volta corresponde a um ajuste de
2,0 mm, uma das marcas de divisão na margem inferior da es-
cala

24

 corresponde a uma alteração do curso de desloca-

mento de aprox. 0,1 mm. O curso de deslocamento máximo é
de  ± 8 mm.

Exemplo:

 a profundidade de fresagem pretendida deve com-

preender 10,0 mm, a fresagem de teste produziu uma pro-
fundidade de fresagem de 9,6 mm.

– Rode a escala

24

 para “0”.

– Rode o botão giratório

25

 em 0,4 mm/4 marcas de divisão

(diferença entre valor teórico e valor real) para a direita.

– Controlar a profundidade de fresagem seleccionada atra-

vés de um outro processo de fresagem.

GOF 1250 CE

: depois de ajustar a profundidade de fresa-

gem, não volte a alterar a posição da corrediça

27

 no limita-

dor de profundidade

14

, a fim de manter a profundidade de

fresagem actual sempre legível na escala

26

.

GOF 1250 LCE

: a profundidade de fresagem actual é exibida

no display

21

.

Indicações de trabalho



Proteger as fresas contra golpes e pancadas.

Sentido de fresagem e processo de fresagem
(veja figura F)



O processo de fresagem deve sempre ser realizado no
sentido contrário da rotação da ferramenta de fresa-
gem 5 (Anti-rotação). Ao fresar no sentido de rotação
(sincronismo), é possível que a ferramenta eléctrica
seja arrancada das mãos do operador.

– Ajustar a profundidade de fresagem desejada, veja secção

“Ajustar a profundidade de fresagem”.

– Posicionar a ferramenta eléctrica, com a ferramenta de

fresagem montada, sobre a peça a ser trabalhada e ligar a
ferramenta eléctrica.

– Empurre a alavanca de destravamento

23

 para trás e con-

duza a tupia lentamente para baixo, até se alcançar a pro-
fundidade de fresagem definida. Solte novamente a ala-
vanca de destravamento

23

 para fixar esta profundidade

de imersão.

– Realizar o processo de fresagem com avanço uniforme.
– Após terminar o processo de fresagem, deverá conduzir a

tupia de volta para a posição mais alta.

– Desligar a ferramenta eléctrica.

Fresar com limitador auxiliar  (veja figura G)

Para processar grandes peças, como por exemplo ao fresar
ranhuras, é possível fixar uma tábua ou uma ripa à peça a ser
trabalhada, e conduzir a tupia ao longo do limitador auxiliar.
Conduzir a tupia ao longo do limitador auxiliar, do lado plano
da placa corrediça.

Fresar arestas ou formas

Ao fresar arestas ou formas sem limitador paralelo, é neces-
sário que a ferramenta de fresagem esteja equipada com um
espigão de guia ou com um rolamento de esferas.

– Conduzir a ferramenta eléctrica ligada, pelo lado, em di-

recção da peça a ser trabalhada, até o espigão de guia ou o
rolamento de esferas da ferramenta de fresagem entrar
em contacto com o canto da peça a ser trabalhada.

– Conduzir a ferramenta eléctrica, com ambas as mãos, ao

longo do canto da peça a ser trabalhada. Observe que o
aparelho esteja posicionado rectangularmente. Uma pres-
são muito alta pode danificar o canto da peça a ser traba-
lhada.
