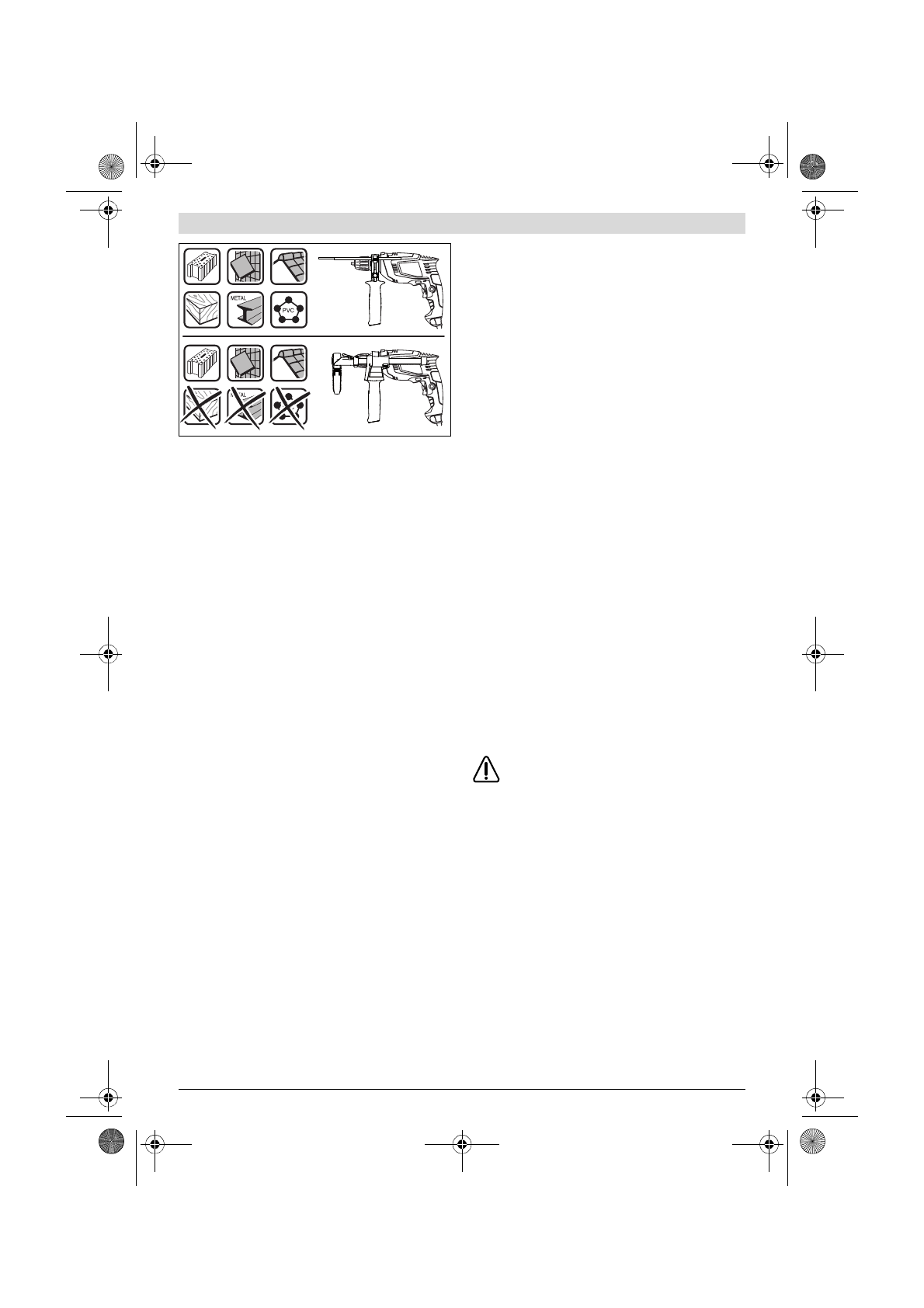

Følg disse rådene for å få maksimal nytte av støvbeholderen:
– Pass på at støvbeholderen er plassert helt inntil emnet el-

ler veggen. Da blir det også lettere å bore i rett vinkel.

– Når den ønskede boredybden er nådd, trekker du først bo-

ret ut av borehullet og slår deretter av slagbormaskinen.

– Særskilt ved arbeid med store bordiametre kan støvbe-

skyttelsesringen

15

 slites. Skift denne ut hvis den er ska-

det.

Verktøyskifte

Selvspennende chuck (UniversalImpact 700,
UniversalImpact 700 + Drill Assistant) (se bilde H)



Trykk på spindellåsetasten 2 kun når elektroverktøyet
står stille.

Borespindelen låses ved å trykke spindellåsetasten

2

. Dette

muliggjør et hurtig, behagelig og enkelt bytte av innsatsverk-
tøyet i chucken.

Åpne den selvspennende chucken

1

 ved å dreie den så langt i

dreieretning



 at verktøyet kan settes inn. Sett inn verktøyet.

Skru til hylsen på den selvspennende chucken

1

 med hånden

i dreieretning



 til det ikke lenger høres en slurelyd. Chucken

låses da automatisk.

Låsen låses opp igjen hvis du dreier hylsen i motsatt retning
med spindellåseknappen inntrykt for å fjerne verktøyet.

Selvspennende chuck (UniversalImpact 800) (se bilde I)

Ved ikke trykt på-/av-bryter

6

 låses borespindelen. Dette mu-

liggjør et hurtig, behagelig og enkelt bytte av innsatsverktøyet
i chucken.

Åpne den selvspennende chucken

1

 ved å dreie den så langt i

dreieretning



 at verktøyet kan settes inn. Sett inn verktøyet.

Skru til hylsen på den selvspennende chucken

1

 med hånden

i dreieretning



 til det ikke lenger høres en slurelyd. Chucken

låses da automatisk.

Låsen løser seg igjen når hylsen dreies i motsatt retning for å
fjerne verktøyet.

Nøkkelchuck (UniversalImpact 650) (se bilde J)



Trykk på spindellåsetasten 2 kun når elektroverktøyet
står stille.

Borespindelen låses ved å trykke spindellåsetasten

2

. Dette

muliggjør et hurtig, behagelig og enkelt bytte av innsatsverk-
tøyet i chucken.



Bruk vernehansker ved verktøyskifte.

Chucken kan var-

mes sterkt opp ved lengre tids arbeid.

Åpne nøkkelchucken

28

 ved å dreie den så langt at verktøyet

kan settes inn. Sett inn verktøyet.

Sett chucknøkkelen

29

 inn i de tilsvarende boringene på nøk-

kelchucken

28

 og spenn verktøyet jevnt fast.

Skruverktøy

Ved bruk av skrubits

25

 bør du alltid bruke en universalbits-

holder

24

. Bruk kun skrubits som passer til skruehodet.

Til skruing setter du bryteren «Boring/slagboring»

3

 alltid på

symbolet for «Boring».

Chuckbytte



Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.

Demontering av chucken (se bilde K)

Demonter ekstrahåndtaket

9

.

Før en stålstift på Ø 4 mm med en lengde på ca. 50 mm inn i
boringen på spindelhalsen for å låse borespindelen.

Spenn en umbrakonøkkel

27

 med det korte skaftet foran inn i

den selvspennende chucken

1

.

Legg elektroverktøyet på et stabilt underlag, f. eks. en ar-
beidsbenk. Hold elektroverktøyet fast og løsne den selvspen-
nende chucken

1

 ved å dreie umbrakonøkkelen

27

 i dreieret-

ning



. En fastsittende selvspennende chuck løses med et

lett slag på det lange skaftet til umbrakonøkkelen

27

. Fjern

umbrakonøkkelen fra den selvspennende chucken og skru
den selvspennende chucken helt av.

Montering av chucken (se bilde L)

Monteringen av den selvspennende chucken utføres i om-
vendt rekkefølge.



Etter montering av chucken fjerner du stålstiften fra
boringen igjen.

Chucken må trekkes fast med et tiltrekkingsmo-
ment på ca. 30 – 35 Nm.

Bruk

Igangsetting



Ta hensyn til strømspenningen! Spenningen til strøm-
kilden må stemme overens med angivelsene på elek-
troverktøyets typeskilt. Elektroverktøy som er merket
med 230 V kan også brukes med 220 V.

Innstilling av rotasjonsretningen (se bilde M)

Med høyre-/venstrebryteren

4

 kan du endre dreieretningen til

elektroverktøyet. Ved trykt på-/av-bryter

6

 er dette ikke mu-

lig.

Høyregang:

 Ved boring og innskruing av skruer trykker du

høyre-/venstrebryteren

4

 helt mot venstre.

Venstregang:

 Til løsing hhv. utskruing av skruer og mutre

trykker du høyre-/venstregangsbryteren

4

 helt mot høyre.
