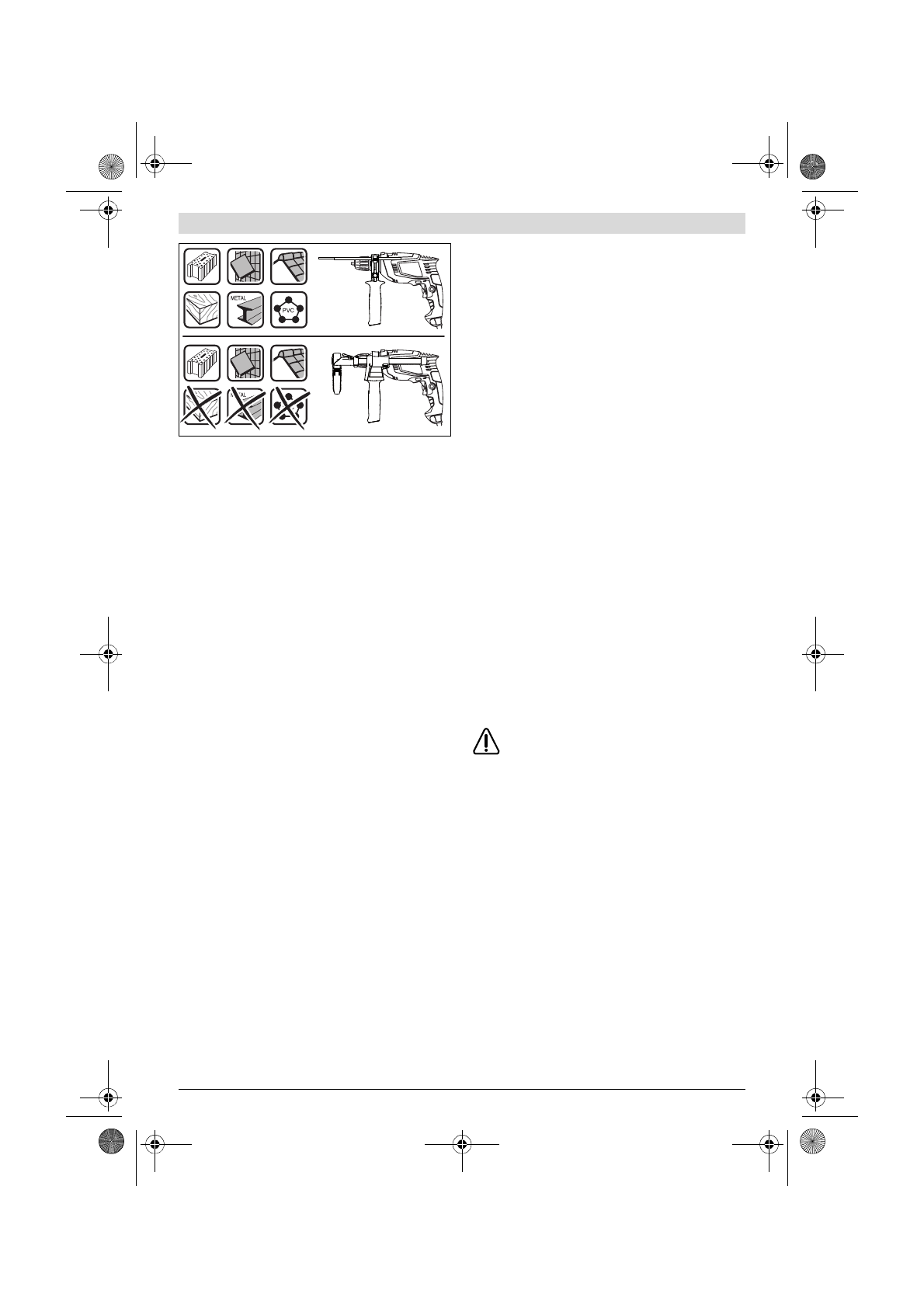

Svenska |
75
Bosch Power Tools
1 609 92A 2A0 | (17.11.16)
För att kunna använda dammbehållaren optimalt, beakta föl-
jande anvisningar:
– Se till att dammbehållaren ligger jämnt mot arbetsstycket
resp. väggen. Därmed underlättas en rätvinklig borrning.
– När önskat borrdjup nåtts, dra först ut borren ur borrhålet
och frånkoppla sedan maskinen.
– Speciellt om borrning sker med stora borrar kan det hända
att dammskyddsringen
15
slits. Byt ut skadad ring.
Verktygsbyte
Snabbchuck (UniversalImpact 700,
UniversalImpact 700 + Drill Assistant) (se bild H)
Tryck ned spindellåsknappen 2 endast när elverktyget
är frånkopplat.
När spindellåsknappen
2
trycks, låses borrspindeln. Detta
medger snabbt, bekvämt och enkelt byte av insatsverktyget i
borrchucken.
Vrid upp snabbchucken
1
i rotationsriktningen
tills verkty-
get kan skjutas in. Skjut in verktyget.
Vrid för hand kraftigt fast hylsan på snabborrchucken
1
i rikt-
ningen
tills rappning upphör. Chucken låses härvid auto-
matiskt.
Du låser upp igen när du tar bort verktyget genom att trycka in
spindelns låsknapp och vrida hylsan motsols.
Snabbchuck (UniversalImpact 800) (se bild I)
Vid opåverkad strömställare Till/Från
6
är borrspindeln låst.
Detta medger snabbt, bekvämt och enkelt byte av insatsverk-
tyget i borrchucken.
Vrid upp snabbchucken
1
i rotationsriktningen
tills verkty-
get kan skjutas in. Skjut in verktyget.
Vrid för hand kraftigt fast hylsan på snabborrchucken
1
i rikt-
ningen
tills rappning upphör. Chucken låses härvid auto-
matiskt.
Spärren låses upp när hylsan vrids i motsatt riktning för bort-
tagning av verktyget.
Kuggkranschuck (UniversalImpact 650) (se bild J)
Tryck ned spindellåsknappen 2 endast när elverktyget
är frånkopplat.
När spindellåsknappen
2
trycks, låses borrspindeln. Detta
medger snabbt, bekvämt och enkelt byte av insatsverktyget i
borrchucken.
Använd skyddshandskar vid verktygsbytet.
Borr-
chucken kan under längre arbetspass bli het.
Vrid upp kuggkranschucken
28
tills verktyget kan skjutas in.
Skjut in verktyget.
Stick in chucknyckeln
29
i respektive hål på kuggkrans-
chucken
28
och spänn jämnt fast verktyget.
Skruvdragarverktyg
För skruvbits
25
bör alltid en universalhållare
24
användas.
Använd endast för skruvhuvudet lämpliga skruvbits.
För skruvdragning ställ alltid omkopplaren ”Borra/slagborra”
3
på symbolen ”Borra”.
Byte av borrchuck
Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Borttagning av borrchuck (se bild K)
Demontera stödhandtaget
9
.
Skjut in en stålpinne på Ø 4 mm och en längd på ca 50 mm i
spindelhalsens hål för att låsa borrspindeln.
Sätt in en sexkantnyckel
27
med dess korta ända i snabb-
spännchucken
1
.
Lägg upp elverktyget på ett stadigt underlag t. ex. en arbets-
bänk. Håll fast elverktyget och lossa snabbchucken
1
genom
att vrida sexkantnyckeln
27
i riktningen
. En hårtsittande
snabbchuck kan lossas med ett lätt slag på sexkantnyckelns
27
långa skaft. Ta bort sexkantnyckeln ur snabbchucken och
skruva sedan fullständigt bort snabbchucken.
Montering av borrchuck (se bild L)
Nyckelchucken monteras i omvänd ordningsföljd.
Ta efter avslutad montering av borrchucken bort stål-
pinnen ur borrhålet.
Borrchucken ska dras fast med ett åtdragnings-
moment på ca. 30 – 35 Nm.
Drift
Driftstart
Beakta nätspänningen! Kontrollera att strömkällans
spänning överensstämmer med uppgifterna på elverk-
tygets typskylt. Elverktyg märkta med 230 V kan även
anslutas till 220 V.
Inställning av rotationsriktning (se bild M)
Med riktningsomkopplaren
4
kan elverktygets rotationsrikt-
ning ändras. Vid nedtryckt strömställare Till/Från
6
kan
omkoppling inte ske.
Högergång:
För borrning och idragning av skruvar tryck rikt-
ningsomkopplaren
4
åt vänster mot stopp.
Vänstergång:
För lossning och urdragning av skruvar och
muttrar tryck riktningsomkopplaren
4
åt höger mot stopp.
OBJ_BUCH-2862-001.book Page 75 Thursday, November 17, 2016 2:40 PM
