 | Português

1 609 92A 2A0 | (17.11.16)

Bosch Power Tools

Para desbloquear, rode o anel de ajuste

17

 para a esquerda

. Coloque a dust box

11

 ou o encaixe

26

 à face na parede

ou na peça. Avance com a ponta da broca na parede ou na pe-
ça.

Desloque o anel de ajuste

17

 para trás até a distância corres-

ponder à profundidade de perfuração pretendida

X

 ou colo-

que uma bucha na guia e desloque o anel de ajuste

17

 para

trás na direção da bucha. Para bloquear, rode o anel de ajuste

17

 para a direita

. Retire novamente a bucha da guia. A pro-

fundidade de perfuração corresponde agora ao comprimento
ajustado

X

 na guia.

Nota:

Se se utilizarem buchas, é importante ter uma profun-

didade de perfuração exata. Se o furo for demasiado profun-
do, a bucha desliza demasiado para dentro da parede ou da
peça. Se o furo for demasiado pequeno, a bucha fica saliente.

Esvaziar a dust box (veja figura G)

A dust box

11

 tem capacidade para cerca de 25 furos em al-

venaria com uma profundidade de perfuração de 30 mm com
um diâmetro da broca de 6 mm.

– Para retirar a dust box

11

, pressione as teclas de desblo-

queio laterais

12

 e puxe então a dust box para baixo.

– Esvazie a dust box

11

 e volte a encaixá-la (tem de encaixar

de forma audível).

Desmontar o Drill Assistant

– Mantenha o grampo

16

 do dispositivo de recolha de pó

13

pressionado e retire o dispositivo de recolha de pó

13

 pu-

xando para a frente.

– Rode a porca de orelhas

18

 para a esquerda até ser possí-

vel deslocar o punho adicional

9

 e retire o punho adicional

9

 da ferramenta elétrica.

– Para desbloquear, rode o anel de ajuste

17

 para a esquer-

da .

– Segure  o  punho  adicional

9

 e desloque a guia na direção do

punho adicional até encaixar de forma audível.

Aspiração de pó/dust box



Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, po-
dem ser nocivos à saúde. O contacto ou a inalação dos pós
pode provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encon-
trem por perto.
Certos pós, como por exemplo pó de carvalho e faia são
considerados como sendo cancerígenos, especialmente
quando juntos com substâncias para o tratamento de ma-
deiras (cromato, preservadores de madeira). Material que
contém asbesto só deve ser processado por pessoal espe-
cializado.
– Deve ser usado um dispositivo de aspiração apropriado

para o material.

– Assegurar uma boa ventilação do local de trabalho.
– É recomendável usar uma máscara de proteção respira-

tória com filtro da classe P2.

Observe as diretivas para os materiais a serem trabalha-
dos, vigentes no seu país.



Evite o acúmulo de pó no local de trabalho.

Pós podem

entrar levemente em ignição.



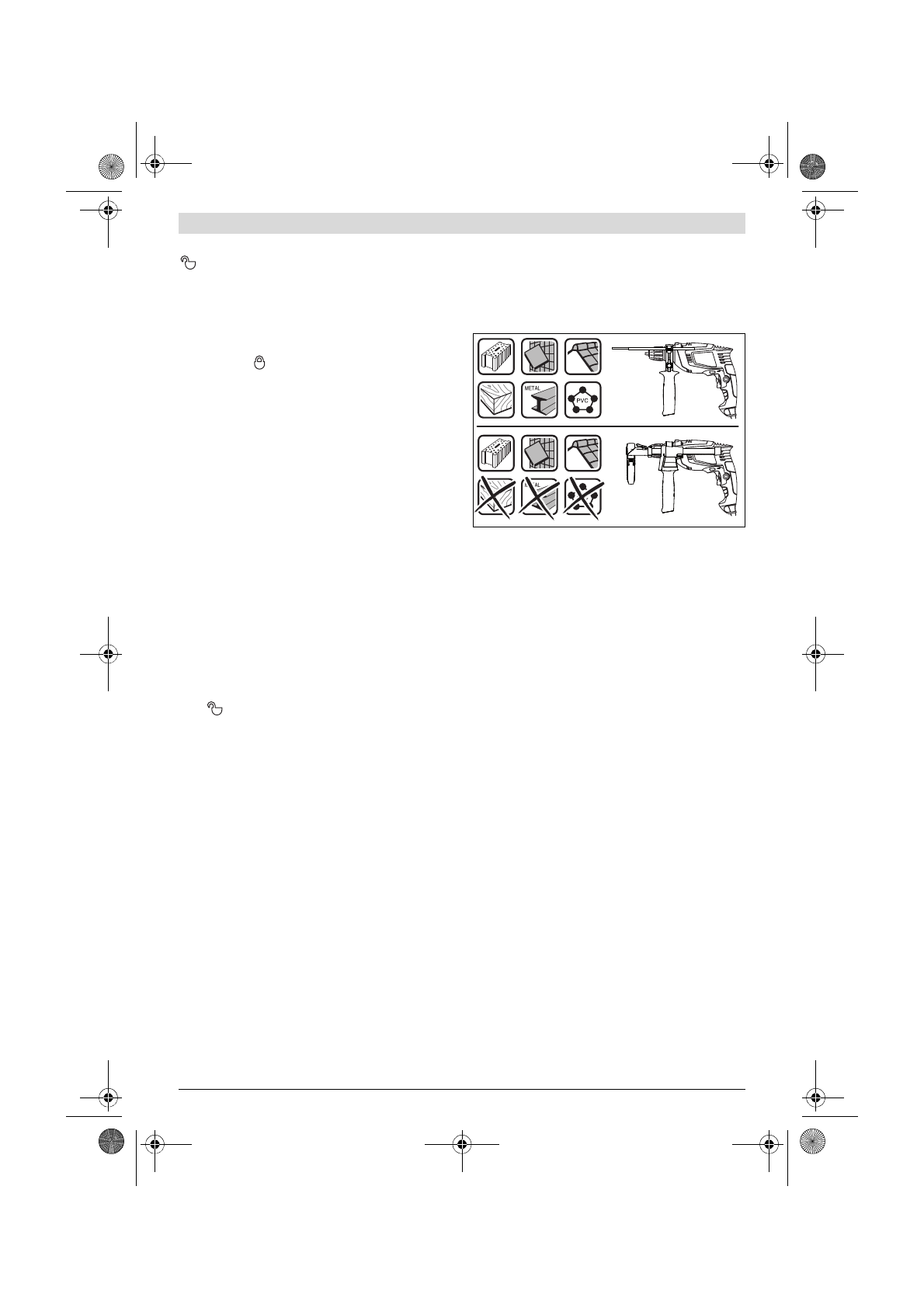

Utilize a dust box apenas para o processamento de be-
tão e pedra.

As aparas de madeira e de plástico podem fa-

cilmente provocar entupimentos.



Atenção, perigo de incêndio! Não processe materiais
metálicos com a dust box montada.

As aparas de metal

quentes podem inflamar peças da dust box.

Para utilizar a dust box da melhor forma possível, respeite as
seguintes indicações:
– Certifique-se de que a dust box está à face na peça ou na

parede. Dessa forma, também se torna mais fácil furar em
angulo reto.

– Após alcançar a profundidade de perfuração desejada, pu-

xar primeiramente a broca do furo e de seguida desligar o
berbequim pneumático.

– O anel de proteção contra pó

15

 pode ser especialmente

desgastado durante trabalhos com grandes diâmetros de
perfuração. Este deve ser substituído se estiver danifica-
do.

Troca de ferramenta

Mandril de aperto rápido (UniversalImpact 700,
UniversalImpact 700 + Drill Assistant) (veja figura H)



Só premir a tecla de bloqueio do veio 2 quando a ferra-
menta elétrica estiver completamente parada.

Premir a tecla de travamento do veio

2

 para travar a árvore

porta-brocas. Isto possibilita uma troca rápida, confortável e
fácil da ferramenta de trabalho no mandril de brocas.

Abrir o mandril de brocas de aperto rápido

1

 girando no sen-

tido de rotação



, até ser possível introduzir a ferramenta.

Introduzir a ferramenta.

Fixar a bucha do mandril de brocas de aperto rápido

1

, giran-

do manualmente no sentido de rotação



, até não ouvir mais

nenhum som de catraca (clic). Isto trava automaticamente o
mandril de brocas.

O bloqueio solta-se de novo se, ao retirar a ferramenta, com a
tecla de bloqueio do veio premida, rodar o casquilho no senti-
do contrário.

Mandril de aperto rápido (UniversalImpact 800)
(veja figura I)

O veio de perfuração está bloqueado quando o interruptor de
ligar-desligar

6

 não está premido. Isto possibilita uma troca

rápida, confortável e fácil da ferramenta de trabalho no man-
dril de brocas.
