Regolazione della profondità di foratura (vedi figure E – F)

Montare la punta (consultare il paragrafo «Cambio degli uten-
sili»).

La ghiera di regolazione

17

 consente di stabilire la profondità

di foratura

X

 desiderata.

Per sbloccare, ruotare la ghiera di regolazione

17

 verso sini-

stra

. Applicare a filo della parete o del pezzo in lavorazio-

ne il contenitore per la polvere

11

, oppure l’attacco

26

. Acco-

stare la testa della punta sulla parete o sul pezzo in
lavorazione.

Spingere all’indietro la ghiera di regolazione

17

 fino a far coin-

cidere la distanza con la profondità di foratura

X

 desiderata,

oppure applicare un tassello sulla guida e spingere all’indietro
la ghiera di regolazione

17

 verso il tassello. Per bloccare, ruo-

tare la ghiera di regolazione

17

 verso destra

. Prelevare il

tassello dalla guida. Ora, la profondità di foratura corrispon-
derà alla lunghezza

X

 regolata sulla guida.

Nota bene:

Nel caso si utilizzino tasselli, è importante regola-

re con precisione la profondità di foratura. Se il foro eseguito
è troppo profondo, il tassello scivolerà eccessivamente nella
parete o nel pezzo in lavorazione. Se il foro sarà troppo picco-
lo, il tassello resterà sporgente.

Svuotamento del contenitore per la polvere
(vedi figura G)

Il contenitore per la polvere

11

 è sufficiente per circa 25 fori

nella muratura, ad una profondità di 30 mm, con una punta da
6 mm  di  diametro.

– Per prelevare il contenitore per la polvere

11

, premere sui

pulsanti di sblocco

12

 laterali ed estrarre verso il basso il

contenitore per la polvere.

– Svuotare il contenitore per la polvere

11

 e innestarlo nuo-

vamente, accertandosi che scatti udibilmente in posizio-
ne.

Smontaggio del Drill Assistant

– Mantenere premuto il fermaglio

16

 del dispositivo racco-

glipolvere

13

 ed estrarre in avanti il dispositivo raccogli-

polvere

13

.

– Ruotare la vite ad alette

18

 in senso antiorario fino a quan-

do l’impugnatura supplementare

9

 si possa spostare ed

estrarre l’impugnatura supplementare

9

 dall’elettroutensi-

le.

– Per sbloccare, ruotare la ghiera di regolazione

17

 verso si-

nistra .

– Trattenere l’impugnatura supplementare

9

 e spingere la

guida verso l’impugnatura supplementare, fino a farla scat-
tare udibilmente in posizione.

Dispositivo di aspirazione della polvere/conteni-
tore per la polvere



Polveri e materiali come vernici contenenti piombo, alcuni
tipi di legname, minerali e metalli possono essere dannosi
per la salute. Il contatto oppure l’inalazione delle polveri
possono causare reazioni allergiche e/o malattie delle vie
respiratorie dell’operatore oppure delle persone che si tro-
vano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o
di quercia sono considerate cancerogene, in modo parti-

colare insieme ad additivi per il trattamento del legname
(cromato, protezione per legno). Materiale contenente
amianto deve essere lavorato esclusivamente da persona-
le specializzato.
– Utilizzare un’aspirazione polvere adatta per il materiale.
– Provvedere per una buona aerazione del posto di lavo-

ro.

– Si consiglia di portare una mascherina protettiva con

classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i mate-
riali da lavorare.



Evitare accumuli di polvere sul posto di lavoro.

Le pol-

veri si possono incendiare facilmente.



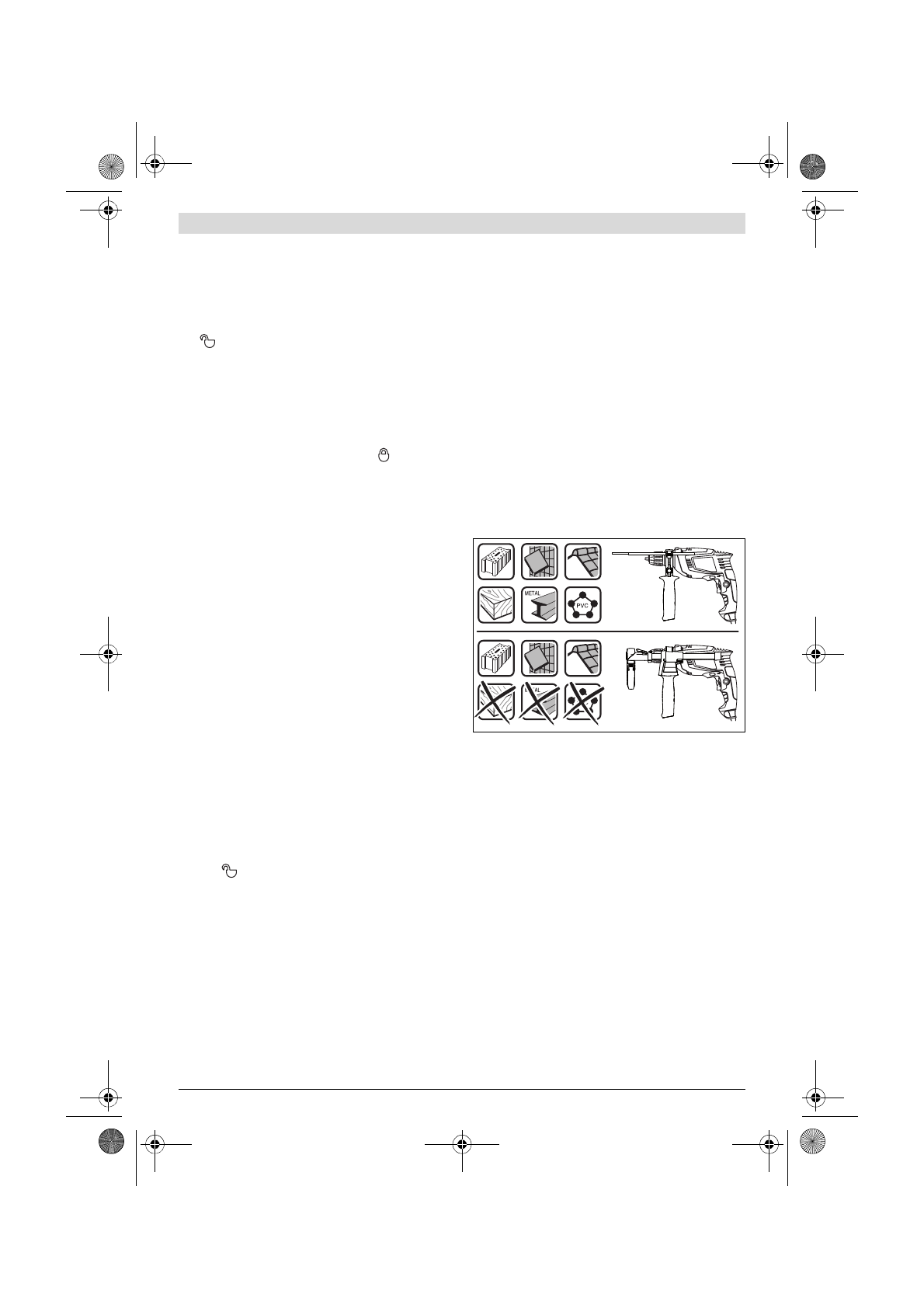

Utilizzare il contenitore per la polvere esclusivamente
per lavorazioni su calcestruzzo e pietra.

I trucioli di le-

gno e plastica possono facilmente causare intasamenti.



Attenzione: pericolo di incendio. Non lavorare materia-
li metallici con il contenitore per la polvere montato.

I

trucioli di metallo ad alta temperatura potrebbero far in-
cendiare parti all’interno del contenitore per la polvere.

Per un impiego ottimale del contenitore per la polvere, atte-
nersi alle seguenti avvertenze:
– Accertarsi che il contenitore per la polvere si trovi a filo del-

la parete o del pezzo in lavorazione. Ciò agevolerà al con-
tempo la foratura ad angolo retto.

– Una volta raggiunta la profondità della foratura richiesta,

estrarre prima la punta dal foro trapanato e spegnere quin-
di il trapano battente.

– In modo particolare quando si lavora con punte con un

grosso diametro è possibile che l’anello antipolvere

15

 si

consumi. In caso di difetto, sostituirlo.

Cambio degli utensili

Mandrino autoserrante (UniversalImpact 700,
UniversalImpact 700 + Drill Assistant) (vedi figura H)



Premere il tasto di bloccaggio dell’alberino 2 esclusiva-
mente con elettroutensile spento.

Premendo il tasto di bloccaggio dell’alberino

2

 viene bloccato

l’alberino filettato. Questo consente un cambio veloce, como-
do e semplice dell’utensile accessorio nel mandrino.

Aprire il mandrino autoserrante

1

 ruotando nel senso di rota-

zione



 fino a quando l’utensile può essere inserito. Inserire

l’utensile.
