 | Türkçe

1 609 92A 2A0 | (17.11.16)

Bosch Power Tools

– Kelebek vidayı

18

 ek tutamak

9

 kaydırılabilecek ölçüde sa-

at hareket yönünün tersine çevirin ve ek tutamağı

9

 elek-

trikli el aletinden çekerek çıkarın.

– Boşa alma için ayar halkasını

17

 sola çevirin

.

– Ek  tutamağı

9

 sabit olarak tutun ve rayı işitilir biçimde kilit-

leme yapacak ölçüde ek tutamağa doğru itin.

Toz emme/toz haznesi



Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve me-
taller gibi maddeler işlenirken ortaya çıkan toz sağlığa za-
rarlı olabilir. Bu tozlara temas etmek veya bu tozları solu-
mak allerjik reaksiyonlara ve/veya kullanıcının veya onun
yakınındaki kişilerin nefes alma yollarındaki hastalıklara
neden olabilir.
Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sa-
hiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı
maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.
Asbest içeren malzemeler sadece uzmanlar tarafından iş-
lenmelidir.
– İşlediğiniz malzemeye uygun bir toz emme tertibatı kul-

lanın.

– Çalışma yerinizi iyi bir biçimde havalandırın.
– P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanı-

zı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hü-
kümlerine uyun.



Çalıştığınız yerde tozun birikmesini önleyin.

Tozlar ko-

layca alevlenebilir.



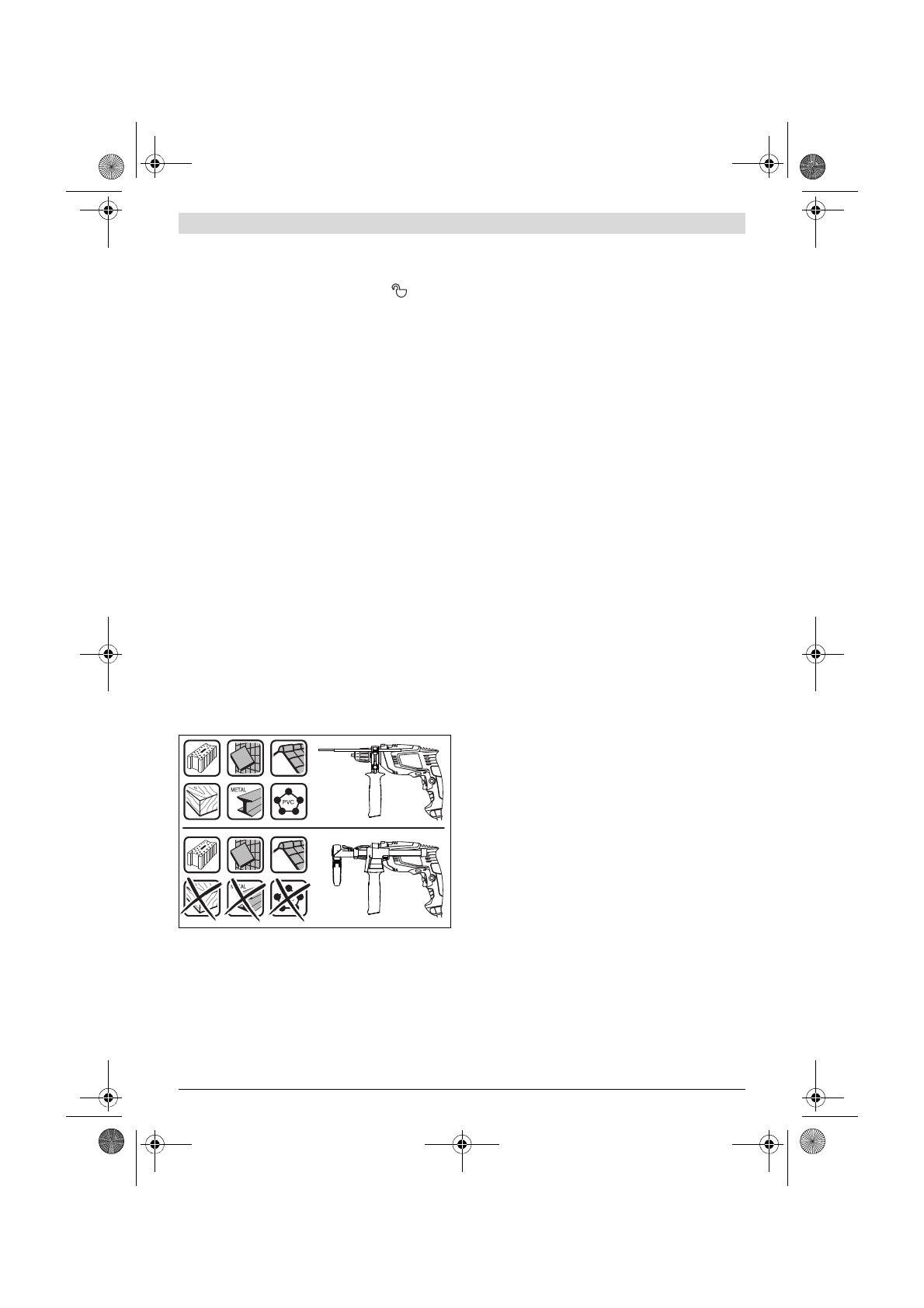

Toz haznesini sadece beton ve taş malzemeyi işlerken
kullanın.

Ahşap ve plastik talaşları kolayca tıkanmalara ne-

den olabilir.



Dikkat yangın tehlikesi! Toz haznesi takılı iken metal
malzemeyi işlemeyin.

Kızgın metal talaşları toz haznesi-

nin parçalarını tutuşturabilir.

Toz haznesinden optimum ölçüde yararlanmak için aşağıdaki
uyarıları dikkate alın:
– Toz haznesinin iş parçasına veya duvara düzgün biçimde

dayanmasına dikkat edin. Bu sayede dik açılı delme işlem-
leri de kolaylaşır.

– İstediğiniz delme derinliğine ulaştıktan sonra önce matkap

ucunu delikten çekin sonra darbeli matkabı kapatın.

– Özellikle büyük çaplı delikler açarken tozdan koruma hal-

kası

15

 aşınabilir. Hasar görecek olursa bu halkayı değişti-

rin.

Uç değiştirme

Anahtarsız uç değiştirme mandreni
(UniversalImpact 700,
UniversalImpact 700 + Drill Assistant) (Bakınız: Şekil H)



Mil kilitleme düğmesine 2 sadece alet dururken basın.

Mil kilitleme düğmesini

2

 basmak suretiyle matkap mili kilitle-

nir. Bu sayede mandren içindeki ucun hızlı, basit ve rahat bi-
çimde değiştirilmesi sağlanır.

Anahtarsız uç takma mandrenini

1

 kovanını



 yönünde uç ta-

kılabilicek ölçüde açın. Ucu takın.

Anahtarsız uç takma mandreninin

1

 kovanını



 yönünde elle

çevirererk kilitleme sesi duyulmayıncaya kadar kapatın.
Mandren otomatik olarak kilitlenir.

Ucu çıkarmak üzere mil kilitleme tuşu basılı durumda kovanı
karşı yöne çevirirseniz kilit açılır.

Anahtarsız uç değiştirme mandreni
(UniversalImpact 800) (Bakınız: Şekil I)

Açma/kapama şalteri

6

 basılı değilken matkap mili kilitlidir.

Bu sayede mandren içindeki matkap ucu hızlı, rahat ve basit
biçimde değiştirilebilir.

Anahtarsız uç takma mandrenini

1

 kovanını



 yönünde uç ta-

kılabilicek ölçüde açın. Ucu takın.

Anahtarsız uç takma mandreninin

1

 kovanını



 yönünde elle

çevirererk kilitleme sesi duyulmayıncaya kadar kapatın.
Mandren otomatik olarak kilitlenir.

Ucu çıkarmak için kovanı ters yöne çevirdiğinizde kilitleme
açılır.

Anahtarlı mandren (UniversalImpact 650)
(Bakınız: Şekil J)



Mil kilitleme düğmesine 2 sadece alet dururken basın.

Mil kilitleme düğmesini

2

 basmak suretiyle matkap mili kilitle-

nir. Bu sayede mandren içindeki ucun hızlı, basit ve rahat bi-
çimde değiştirilmesi sağlanır.



Uç değiştirme işlemi sırasında koruyucu eldiven kulla-
nın.

Mandren uzun süre kullanıldığında oldukça fazla ısınır.

Uç yerleştirilebilecek ölçüde anahtarlı mandreni

28

 çevirmek

suretiyle açın. Ucu yerine yerleştirin.

Mandren anahtarını

29

 anahtarlı manderenin

28

 ilgili delikle-

rine takın ve ucu her taraftan eşit ölçüde sıkın.

Vidalama uçları

Bits uçları

25

 kullanırken daima çok amaçlı

24

 bits adaptörü

kullanın. Sadece vida başına uygun bits uçları kullanın.

Vidalama yapmak için “Delme/Darbeli delme” çevrim şalterini

3

 daima “Delme” sembolü üzerine getirin.

Mandrenin değiştirilmesi



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.

Mandrenin sökülmesi (Bakınız: Şekil K)

Ek tutamağı

9

 sökün.

Matkap milini sabitleme için mil boynu deliğine Ø 4 mm çapın-
da yaklaşık 50 mm uzunluğunda çelik bir pim yerleştirin.
