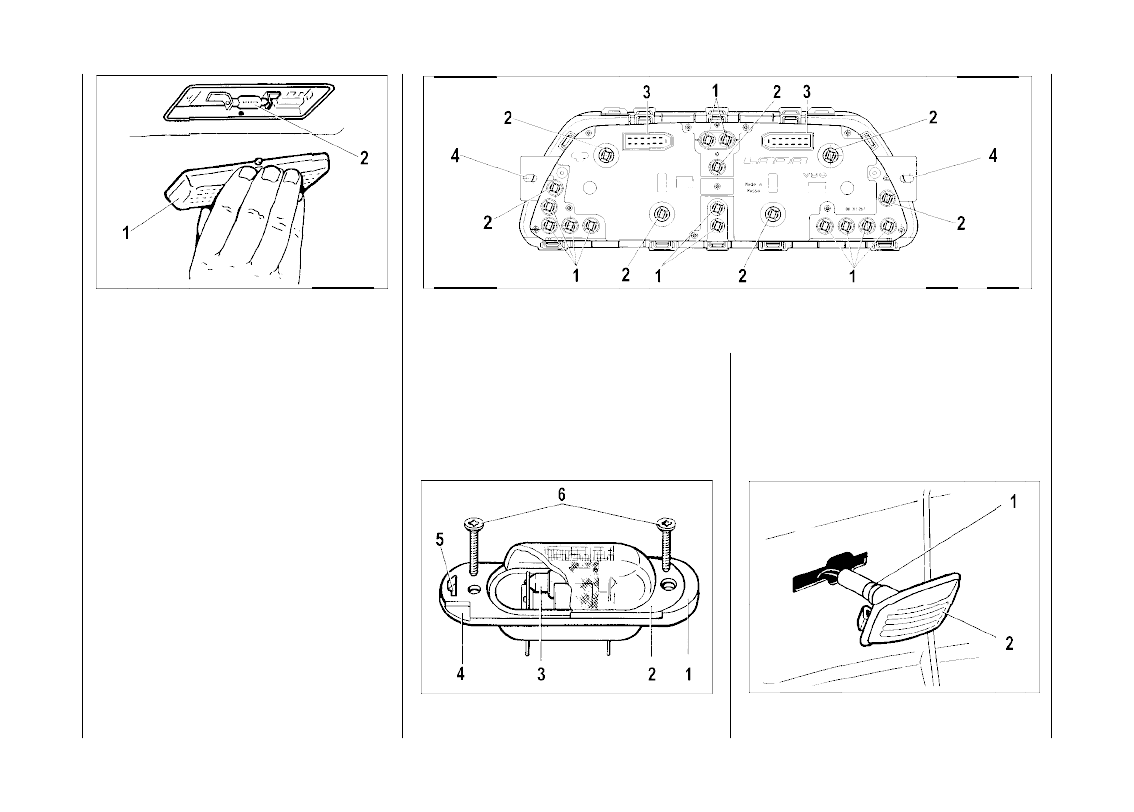

Рис. 48. Комбинация приборов (вид сзади)

Рис. 47. Плафон освещения салона

Для замены лампы в боковом

указателе поворотов (рис. 50)

снимите его с автомобиля. В гнез-

де указатель удерживается пру-

снимите  защитный резиновый кол-

пачок 1, выньте  патрон в сборе с

лампой из корпуса 2 и извлеките

лампу.

Для замены контрольных ламп

1 (рис. 48) и ламп 2 освещения в

комбинации приборов снимите

щиток и отверните винты крепле-

ния за проушины 4. Затем потяни-

те комбинацию приборов на себя

и отсоедините пучки проводов от

колодок 3. Лампу, подлежащую за-

мене, поверните против часовой

стрелки и выньте из гнезда.

Перегоревшую лампу 3 (рис.

49) в фонаре освещения номерно-

го знака меняйте только после его

снятия с автомобиля, для чего от-

верните винты 6, вставьте отверт-

ку в паз 4, нажмите пальцем к цен-

тру защелку 5 и отверткой акку-

ратно снимите рассеиватель 2.

Лампа в корпусе 1 удерживается

пружинными контактами.

жинными фиксаторами.

Затем

Рис. 49. Фонарь освещения

номерного знака

Рис. 50. Боковой указател ь

поворота

59
