емые ими цепи.  Сила тока, на ко-

торую рассчитан предохранитель,

указана на его лицевой стороне.

Для замены перегоревшего пре-

дохранителя снимите крышку, для

чего с обеих сторон сожмите за-

щелки 5 и одновременно потяните

за них крышку вверх. В случае по-

вторного выхода из строя предо-

хранителя для выяснения и устра-

нения причин, вызвавших его оп-

лавление, обратитесь на предпри-

ятие технического обслуживания.

Цепи, защищаемые плавкими

предохранителями, указаны в таб-

лице 3.

Та б л и ц а 3

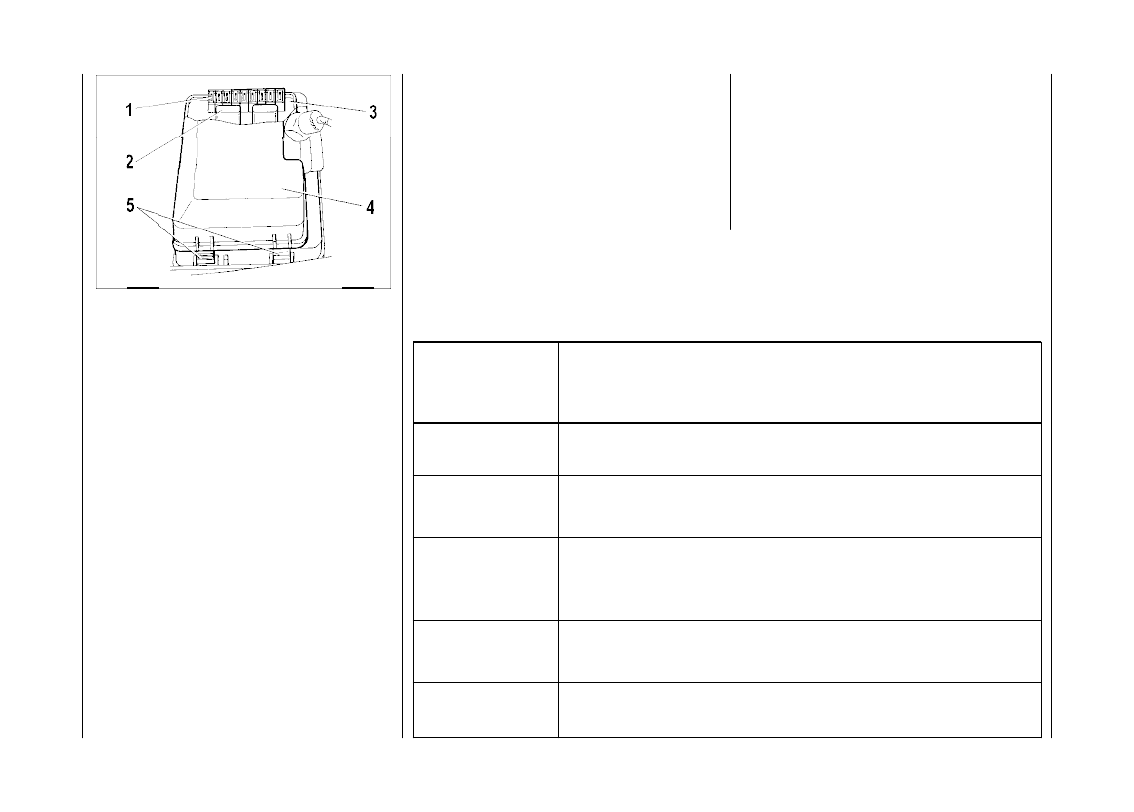

Рис. 43. М онтажный блок

Цепи, защищаемые плавким и предохрани телям и

ЗАМЕНА

ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

При замене плавких предохра-

нителей рекомендуется использо-
вать предохранители, указанные в
приложении 3.

Плавкие предохранители

1

(рис. 43) установлены в монтаж-
ном блоке 3 вместе с реле 2 раз-
ного назначения. Блок располо-
жен в коробке воздухопритока с
левой стороны автомобиля. Мон-
тажный блок сверху закрывается
крышкой 4, с внутренней стороны
которой нанесены символы, ука-
зывающие назначения реле, но-
мера предохранителей и защища-

55

№ предохранителя

(сила тока, А)

Защищаемые цепи

F1 (10 А)

Электродвигатели очистителей  фар (в момент включения)

Электродвигатель омывателя фар

F2 (10 A)

Указатели поворота, реле-прерыватель указателей поворо-

та и аварийной сигнализации ( в режиме аварийной сигна-

лизации)

F3 (10 A)

Плафон освещения салона. Плафон индивидуального осве-

щения салона. Плафон освещения багажного отделения.

Лампы стоп-с игнала. Реле контроля целостности ламп.

Маршрутный компьютер.

F4 (20 A)

Патрон подключения перенос ной лампы. Реле обогрев а

зад н ег о стекл а (конт акты ). Элемент обогр ев а задн ег о

стекла

F5 (20 A)

Звуковой сигнал. Реле звукового сигнала. Электродвига-

тель вентилятора системы охлаждения
