Русский

4

 Ru

■

Управление терминалами колонок

1

Нажмите и удерживайте защелку
терминала.

2

Вставьте оголенную часть провода.

3

Отпустите защелку таким образом, чтобы
она надежно прижала оголенную часть
провода, а не изоляцию.

4

Проверьте надежность подключения,
слегка потянув кабели.

Примечания

• Убедитесь в том, что оголенные части проводов

не соприкасаются, поскольку это может
привести к поломке колонок или усилителя.

• Если подключение выполнено неправильно, Вы

не услышите звука из колонок.

■

Подключение колонок

Подключите каждую колонку к соответствующим
терминалам колонок на усилителе с помощью
подготовленных ранее кабелей. Подробнее см.
“Схема подключения ” на стр. 3.

Убедитесь в том, что при подключении колонок
была соблюдена правильная полярность—
положительные (+) терминалы к положительным
(+) терминалам, а отрицательные (–) терминалы к
отрицательным (–) терминалам. Если их
перепутать, звук будет неестественным и будет
плохо слышно низкие звуковые частоты.

В настройках размеров акустической системы AV-
ресивера укажите малый размер (или “S”) для всех
акустических систем NS-P280.

При подсоединении сабвуфера к DSP-усилителю
Yamaha или AV-ресиверу, подключите его к
выходу SUBWOOFER или LOW PASS.

Подключение силовых кабелей

По завершении подключения всех колонок и
савбуфера подключите савбуфер, усилитель и
прочие аудиовидеокомпоненты к подходящей
розетке переменного тока.

1

Индикатор питания

Загорается при установке переключателя
POWER в положение ON; гаснет при установке
переключателя POWER в положение OFF.

2

Гнездо INPUT

Входное гнездо для подключения сигнала от
выхода савбуфера на усилителе.

3

Регулятор VOLUME

Регулирует уровень  громкости савбуфера. Для
увеличения уровня громкости поворачивайте
его по часовой стрелке; для уменьшения

уровня громкости поворачивайте против
часовой стрелки .

4

Переключатель POWER

Установите в положение ON для включения
савбуфера. Установите в положение OFF для
выключения савбуфера.

Установка уровня громкости
савбуфера

При использовании савбуфера в первый раз
необходимо установить баланс звука между
савбуфером и фронтальными колонками, как
описано ниже.

1

Включите прочие аудиовидеокомпоненты.

2

Установите регулятор VOLUME на
савбуфере в минимальное положение (0).

3

Установите переключатель POWER на
савбуфере в положение ON.

Загорится индикатор питания на задней панели.

4

Воспроизведите источник аудиоданных,
содержащий низкие звуковые частоты. С
помощью регулятора на усилителе
установите подходящий уровень громкости.

5

Плавно поворачивайте регулятор VOLUME на
савбуфере в сторону увеличения громкости,
пока не установится хороший баланс между
савбуфером и прочими колонками.

2

3

3

1

1

Положительный (+)

Отрицательный (–)

Примечание:
Убедитесь в том, что
в терминале зажата
оголенная часть
провода, а не
изоляция.

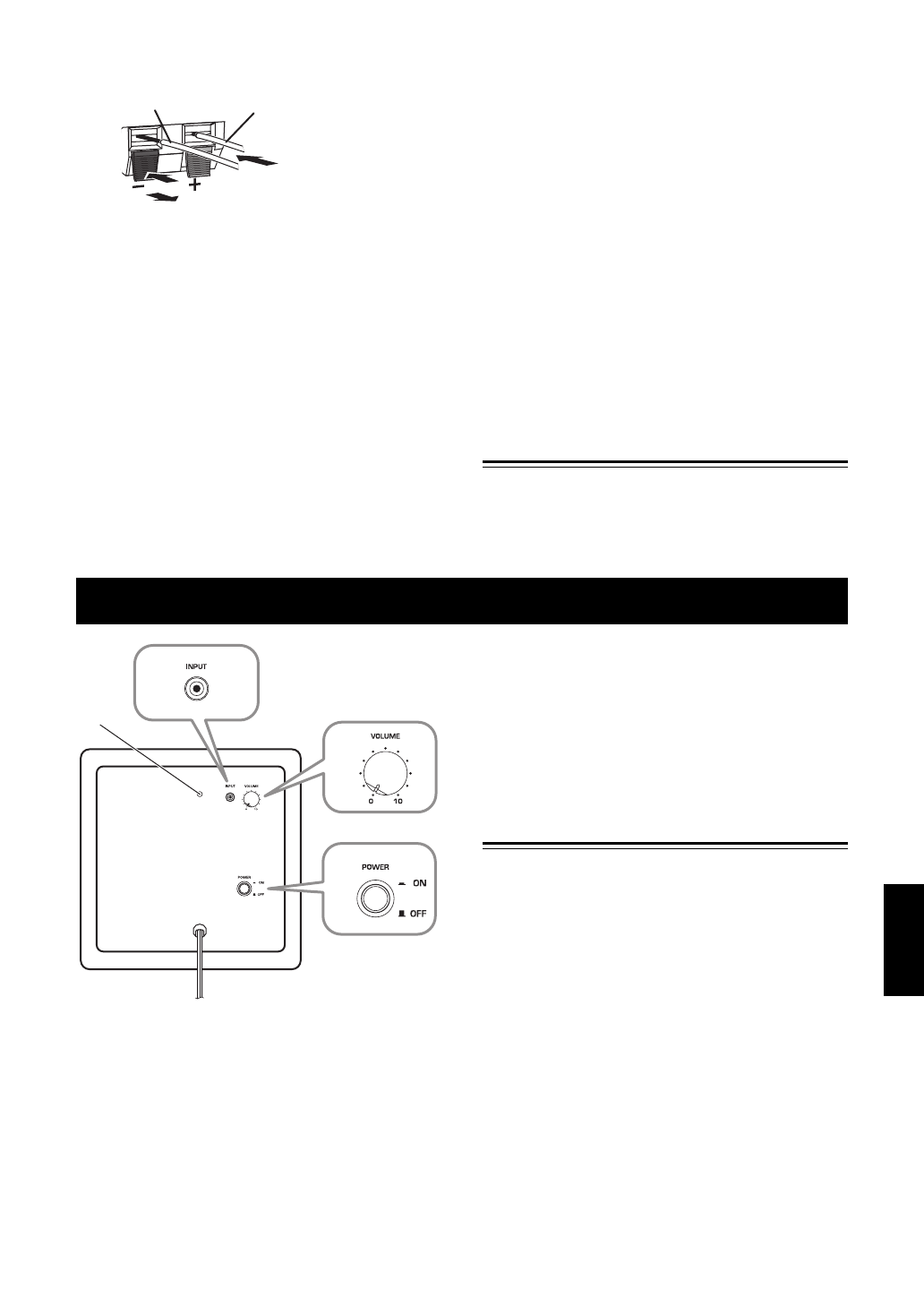

Использование савбуфера

4

3

2

1

Задняя панель
