Предупреждение:

 Перед выполнением каких-либо подключений убедитесь в том, что силовые кабели

савбуфера и прочих аудиовидеокомпонентов отсоединены от розеток переменного тока.

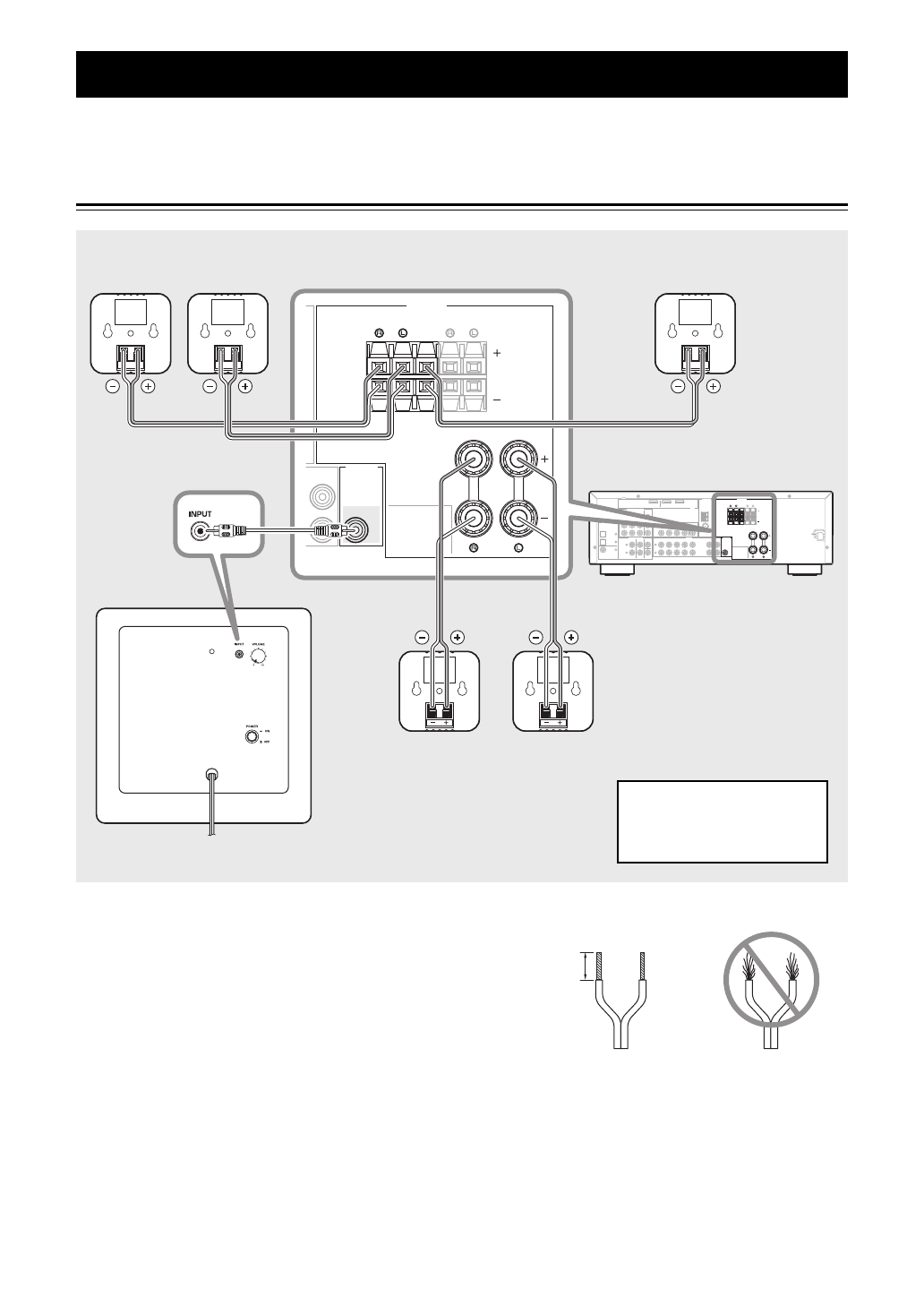

Схема подключения

■

Подготовка кабелей колонок

После размещения колонок в местах установки
необходимо разрезать 25-метровый кабель
колонок на пять отрезков, чтобы подключить две
фронтальные колонки, центральную колонку и
две колонки окружающего звучания.

1

Порежьте прилагаемый кабель колонок на
отрезки необходимой длины для
центральной, фронтальных колонок и
колонок окружающего звучания.
Понадобится пять кабелей.

2

Удалите изоляцию на длине примерно
10 мм на конце каждого провода.

3

Плотно сплетите оголенные провода.

Примечания

• Кабели колонок должны быть максимально

короткими. Не связывайте и не сматывайте
избыточную часть кабеля.

• Оголенные провода необходимо плотно сплести,

чтобы отдельные жилы не выступали наружу.

• Будьте осторожны, чтобы предотвратить

травмы в процессе подготовки кабелей.

Подключение колонок

DOCK

DIGITAL INPUT

COMPONENT VIDEO

VIDEO

AUDIO

MULTI CH INPUT

HDMI

ANTENNA

SPEAKERS

DVD

OPTICAL

DVD

CENTER

FRONT B

FRONT A

DVR

SURROUND

FRONT

CENTER

SUBWOOFER

DTV/CBL

DVD

DVR

FM

AM

GND

IN

OUT

DTV/CBL

DVD

DVR

CD

OUTPUT

SUB

WOOFR

IN

OUT

MD/

CD-R

IN

(PLAY)

OUT

(REC)

DTV/CBL

DTV/CBL

MONITOR

OUT

MONITOR

OUT

CD

PR

PB

Y

DVD

COAXIAL

DTV/
CBL

OUT

UNBAL.

SPEAKERS

CENTER

FRONT B

FRONT A

D

OUTPUT

SUB

WOOFR

D/

D-R

OUT

(REC)

SURROUND

К розетке
переменного тока

Центральная колонка

Сабвуфер

Усилитель

Фронтальные

колонки

Правая

Левая

Колонки окружающего

звучания

Правая

Левая

Примечание: Точное
расположение терминалов
колонок зависит от
используемого усилителя.

Правильно Неправильно

10 мм
