3

 Es

Precaución:

 Antes de realizar las conexiones, compruebe que los cables de alimentación para el subwoofer y los

otros componentes AV no estén conectados a las tomas de CA.

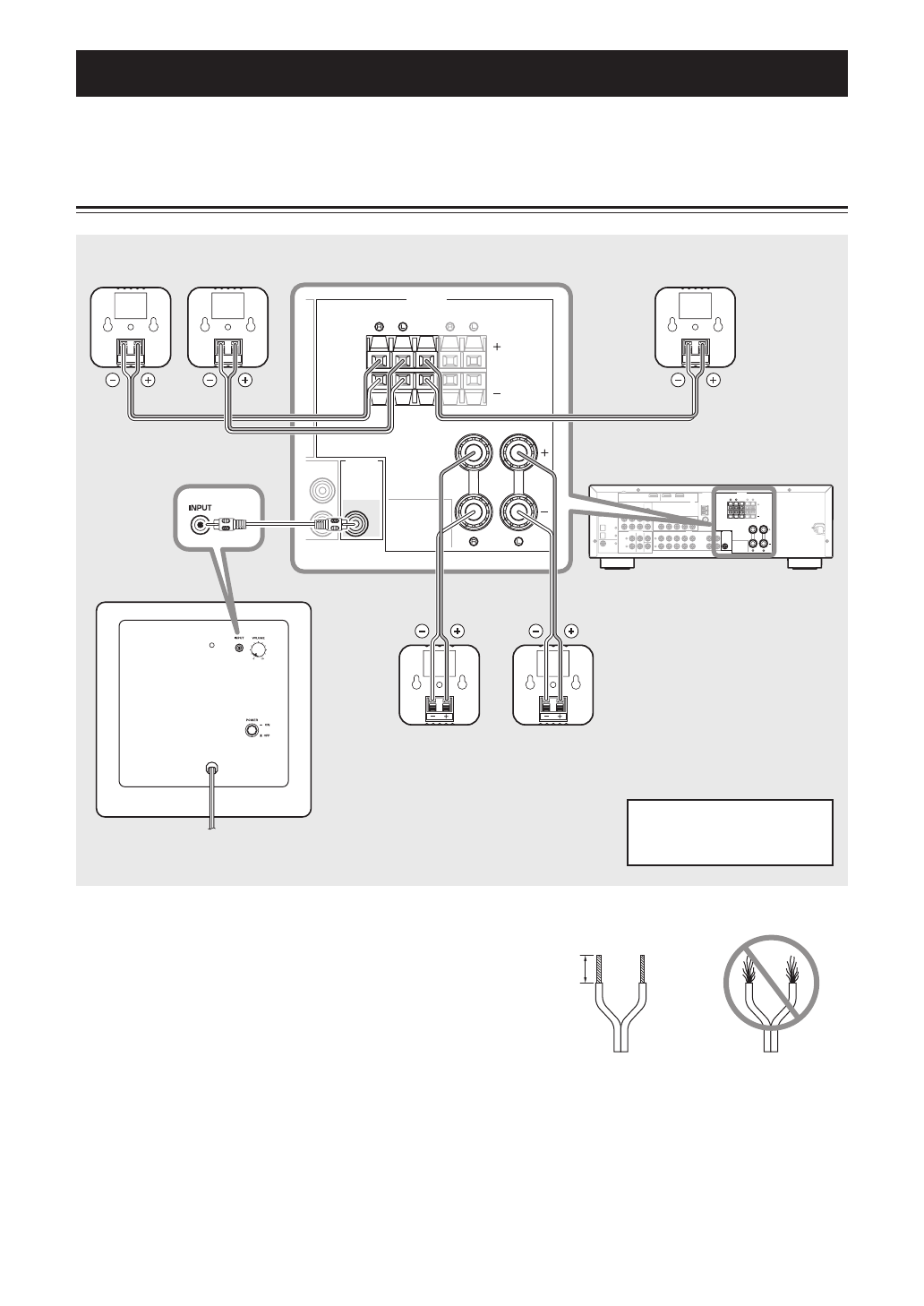

Diagrama de conexión

■

Preparar los cables del altavoz

Cuando haya situado los altavoces, corte unos
25 metros de cable de altavoz para obtener cinco
cables para conectar los dos altavoces frontales, el
altavoz central y los dos altavoces surround.

1

Corte el cable del altavoz incluido a una
longitud adecuada para los altavoces
frontales, central y surround. Necesita cinco
cables.

2

Pele unos 10 mm del aislamiento del extremo
de cada cable del altavoz.

3

Retuerza y apriete los cables pelados.

Notas

• El  cable de los altavoces debe ser tan corto como sea

posible. No ate ni enrolle los cables excesivamente.

• Trence  los cables pelados firmemente para que los

filamentos individuales no se separen.

• Procure  no  lesionarse cuando prepare los cables de

altavoz.

Conectar los altavoces

DOCK

DIGITAL INPUT

COMPONENT VIDEO

VIDEO

AUDIO

MULTI CH INPUT

HDMI

ANTENNA

SPEAKERS

DVD

OPTICAL

DVD

CENTER

FRONT B

FRONT A

DVR

SURROUND

FRONT

CENTER

SUBWOOFER

DTV/CBL

DVD

DVR

FM

AM

GND

IN

OUT

DTV/CBL

DVD

DVR

CD

OUTPUT

SUB

WOOFR

IN

OUT

MD/

CD-R

IN

(PLAY)

OUT

(REC)

DTV/CBL

DTV/CBL

MONITOR

OUT

MONITOR

OUT

CD

PR

PB

Y

DVD

COAXIAL

DTV/
CBL

OUT

UNBAL.

SPEAKERS

CENTER

FRONT B

FRONT A

D

OUTPUT

SUB

WOOFR

D/

D-R

OUT

(REC)

SURROUND

A la toma de CA

Altavoz central

Subwoofer

Amplificador

Altavoces frontales

Derecho

Izquierdo

Altavoces Surround

Derecho

Izquierdo

Nota: La distribución exacta
de los terminales del altavoz
depende del amplificador.

Correcto

Incorrecto

10 mm
