4

 De

Deutsch

■

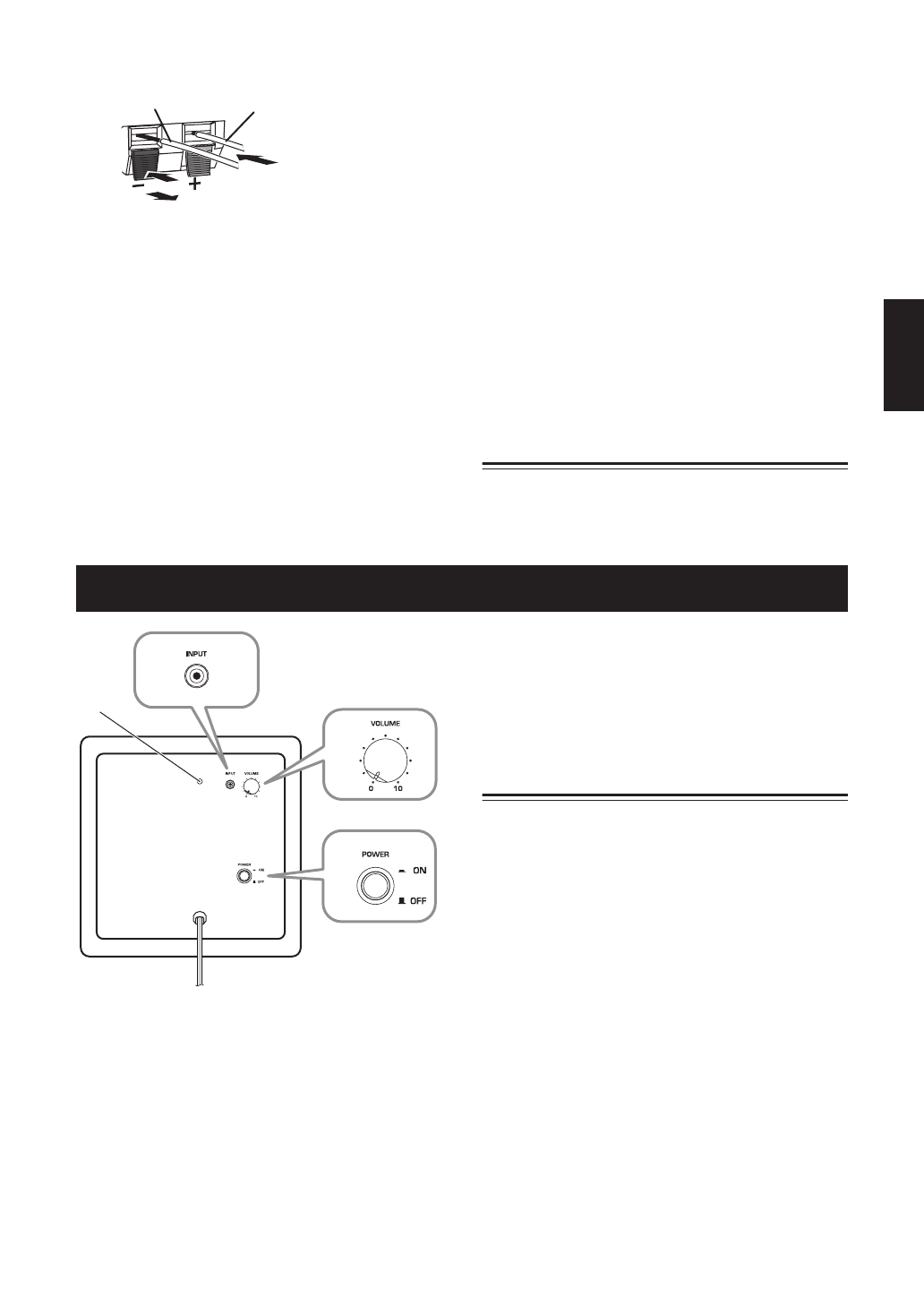

Bedienung der Kabelklemmen

1

Drücken Sie die Klemmlasche hinunter und
halten Sie sie in dieser Position.

2

Schieben Sie die Ader hinein.

3

Geben Sie die Lasche wieder frei, um die Ader
(nicht aber den Mantel) festzuklemmen.

4

Ziehen Sie vorsichtig am Kabel, um zu
überprüfen, ob es fest sitzt.

Anmerkungen

• Verhindern  Sie, dass blank liegende Adern einen

anderen Pol berühren, weil das zu Schäden an der
Box oder dem Verstärker führt.

• Bei  falschen oder mangelhaften Verbindungen

geben die Boxen eventuell keine Signale aus.

■

Anschließen der Boxen

Schließen Sie die einzelnen Boxen mit Hilfe der
vorbereiteten Kabel an die geeigneten Klemmen des
Verstärkers an. Siehe auch das „Anschluss-Schema”
auf Seite 3.
Achten Sie beim Anschließen auf die richtige Polarität:
der Pluspol (+) der Box muss mit der Pluspolklemme
(+) des Verstärkers und der Minuspol (–) der Box mit
der Minuspolklemme (–) des Verstärkers verbunden
werden. Eine falsche Polarität führt zu einer
unnatürlichen und bassarmen Wiedergabe.
Wählen Sie mit den Boxenparametern des AV-
Receivers für alle verwendeten NS-P280 Boxen das
kleine Modell (bzw. „S”).
Wenn Sie den Subwoofer an einen DSP-Verstärker
oder AV-Receiver von Yamaha anschließen möchten,
müssen Sie seine SUBWOOFER- oder LOW PASS-
Buchse verwenden.

Anschließen der Netzkabel

Wenn alle Boxen und der Subwoofer angeschlossen
sind, dürfen Sie den Verstärker und die übrigen AV-
Geräte mit einer Steckdose verbinden.

1

Netzanzeige

Leuchtet, wenn sich der POWER-Schalter in der
ON-Position befindet und erlischt, wenn Sie die
OFF-Position wählen.

2

INPUT-Buchse

Hier muss der Subwoofer-Ausgang des
Verstärkers angeschlossen werden (Line-Pegel).

3

VOLUME-Regler

Dient zum Einstellen der Subwooferlautstärke.
Drehen Sie ihn nach rechts, um die Lautstärke zu
erhöhen und nach links, um sie zu verringern.

4

POWER-Schalter

Stellen Sie ihn auf ON, um den Subwoofer
einzuschalten. Stellen Sie ihn auf OFF, um den
Subwoofer auszuschalten.

Einstellen der Subwoofer-
Lautstärke

Bei der ersten Inbetriebnahme des Subwoofers
müssen Sie eine geeignete Lautstärkebalance zwischen
dem Subwoofer und den Frontboxen einstellen.

1

Schalten Sie alle AV-Geräte ein.

2

Stellen Sie den VOLUME-Regler auf den
Mindestwert (0).

3

Stellen Sie den POWER-Schalter des
Subwoofers auf ON.

Die Netzanzeige an der Rückseite leuchtet.

4

Starten Sie die Wiedergabe einer Signalquelle
mit hohem Bassanteil. Stellen Sie die
Lautstärke des Verstärkers auf den
gewünschten Wert.

5

Drehen Sie den VOLUME-Regler des
Subwoofers allmählich nach rechts, bis die
Balance zwischen dem Bass und den übrigen
Frequenzen ausgewogen erscheint.

2

3

3

1

1

Pluspol (+)

Minuspol (–)

Hinweis: Die Klemmen
dürfen nur jeweils die
bloßliegenden Adern,
nicht aber den Mantel
berühren.

Verwendung des Subwoofers

4

3

2

1

Rückwand
