3

 Sv

Försiktighet:

 Kontrollera att nätkablarna till subwoofern och andra AV-komponenter har dragits ut ur

vägguttagen innan några anslutningar görs.

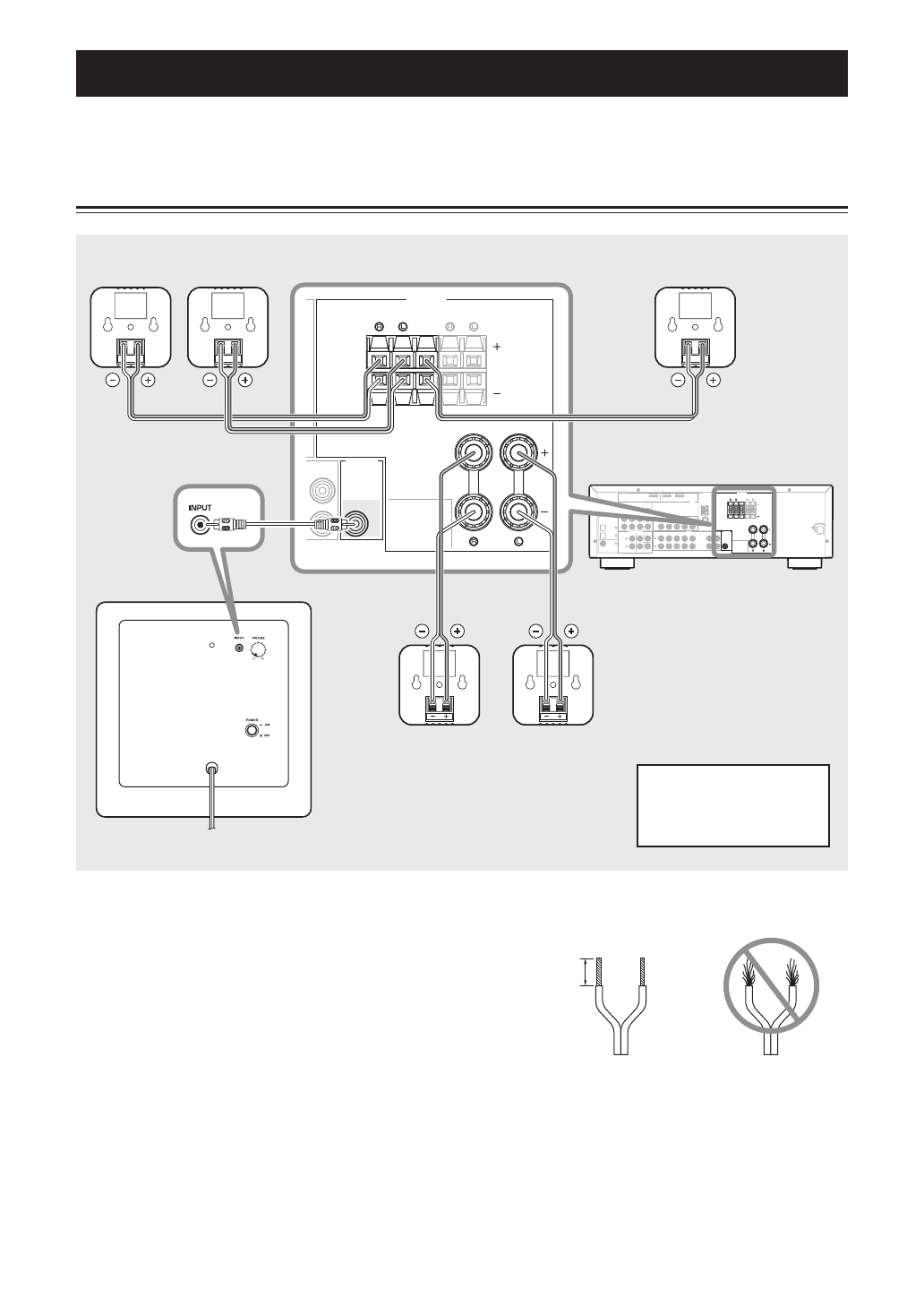

Anslutningsdiagram

Förbereda högtalarkablarna

När du har bestämt var högtalarna ska stå, behöver du
kapa den 25 meter långa högtalarkabeln så att du får
fem kablar för anslutning av de två fronthögtalarna,
centerhögtalaren och de två surroundhögtalarna.

1

Kapa den medföljande högtalarkabeln i
lämpliga längder för front-, center- och
surroundhögtalarna. Du behöver fem kablar.

2

Ta bort cirka 10 mm av isoleringen från änden
på var och en av högtalarledningarna.

3

Tvinna ihop de blottlagda ledningarna
ordentligt.

Anmärkningar

• Gör högtalarkablarna så korta som möjligt.

Överskottskabel ska inte buntas eller rullas ihop.

• Tvinna  de blottlagda ledningarna ordentligt så att

enskilda trådar inte spretar.

• Var försiktig så att du inte gör dig illa när du

förbereder högtalarkablarna.

Anslutning av högtalarna

DOCK

DIGITAL INPUT

COMPONENT VIDEO

VIDEO

AUDIO

MULTI CH INPUT

HDMI

ANTENNA

SPEAKERS

DVD

OPTICAL

DVD

CENTER

FRONT B

FRONT A

DVR

SURROUND

FRONT

CENTER

SUBWOOFER

DTV/CBL

DVD

DVR

FM

AM

GND

IN

OUT

DTV/CBL

DVD

DVR

CD

OUTPUT

SUB

WOOFR

IN

OUT

MD/

CD-R

IN

(PLAY)

OUT

(REC)

DTV/CBL

DTV/CBL

MONITOR

OUT

MONITOR

OUT

CD

PR

PB

Y

DVD

COAXIAL

DTV/
CBL

OUT

UNBAL.

SPEAKERS

CENTER

FRONT B

FRONT A

D

OUTPUT

SUB

WOOFR

D/

D-R

OUT

(REC)

SURROUND

Till vägguttag

Centerhögtalare

Subwoofer

Förstärkare

Fronthögtalare

Höger

Vänster

Surroundhögtalare

Höger

Vänster

Anmärkning: Det exakta
utseendet på
högtalarkontakterna beror
på förstärkaren.

Rätt

Fel

10 mm
