Yamaha NS-P280 - Инструкция по эксплуатации - Страница 14

Акустика Yamaha NS-P280 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Страница:
/ 68
Загружаем инструкцию
background image

3

 Fr

Attention:

 Vérifiez que les câbles d’alimentation du subwoofer et de vos autres éléments AV sont débranchés des

prises secteur avant d’effectuer la moindre connexion.

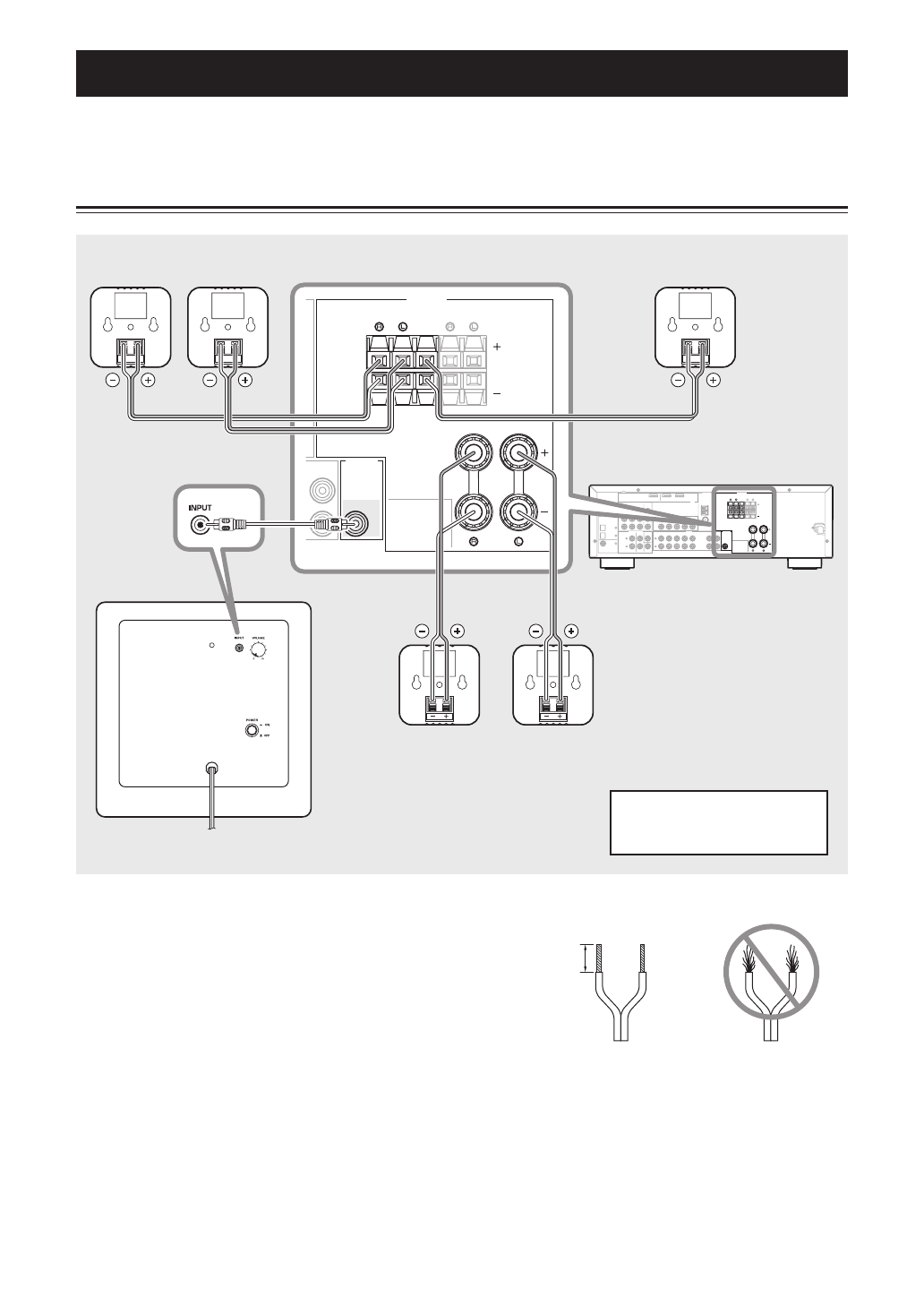

Schéma des connexions

Préparation des câbles d’enceintes

Quand vous avez installé les enceintes, découpez le
câble d’enceinte de 25 m en cinq câbles pour brancher
les deux enceintes avant, l’enceinte centrale et les deux
enceintes surround.

1

Coupez le câble d’enceinte fourni en segments
adéquats pour les enceintes avant, centrale et
surround. Il vous faut cinq câbles.

2

Dénudez l’extrémité de chaque fil sur environ
10 mm.

3

Torsadez la portion dénudée des fils.

Remarques

• Faites  des câbles d’enceintes aussi courts que

possible. Evitez de lier ou d’enrouler la longueur de
câble excédentaire.

• Torsadez  correctement les fils dénudés pour bien

rassembler les brins individuels.

• Veillez à ne pas vous blesser lors de la préparation

des câbles d’enceintes.

Connexion des enceintes

DOCK

DIGITAL INPUT

COMPONENT VIDEO

VIDEO

AUDIO

MULTI CH INPUT

HDMI

ANTENNA

SPEAKERS

DVD

OPTICAL

DVD

CENTER

FRONT B

FRONT A

DVR

SURROUND

FRONT

CENTER

SUBWOOFER

DTV/CBL

DVD

DVR

FM

AM

GND

IN

OUT

DTV/CBL

DVD

DVR

CD

OUTPUT

SUB

WOOFR

IN

OUT

MD/

CD-R

IN

(PLAY)

OUT

(REC)

DTV/CBL

DTV/CBL

MONITOR

OUT

MONITOR

OUT

CD

PR

PB

Y

DVD

COAXIAL

DTV/
CBL

OUT

UNBAL.

SPEAKERS

CENTER

FRONT B

FRONT A

D

OUTPUT

SUB

WOOFR

D/

D-R

OUT

(REC)

SURROUND

A une prise secteur

Enceinte centrale

Subwoofer

Amplificateur

Enceintes avant

Droite

Gauche

Enceintes surround

Droite

Gauche

Remarque: L’agencement exact
des borniers d’enceintes varie
selon votre amplificateur.

Bon

Mauvais

10 mm
