 De

Achtung:

 Vor dem Anschließen oder Abtrennen der Boxen müssen Sie den Netzanschluss des Subwoofers und der

übrigen AV-Geräte lösen.

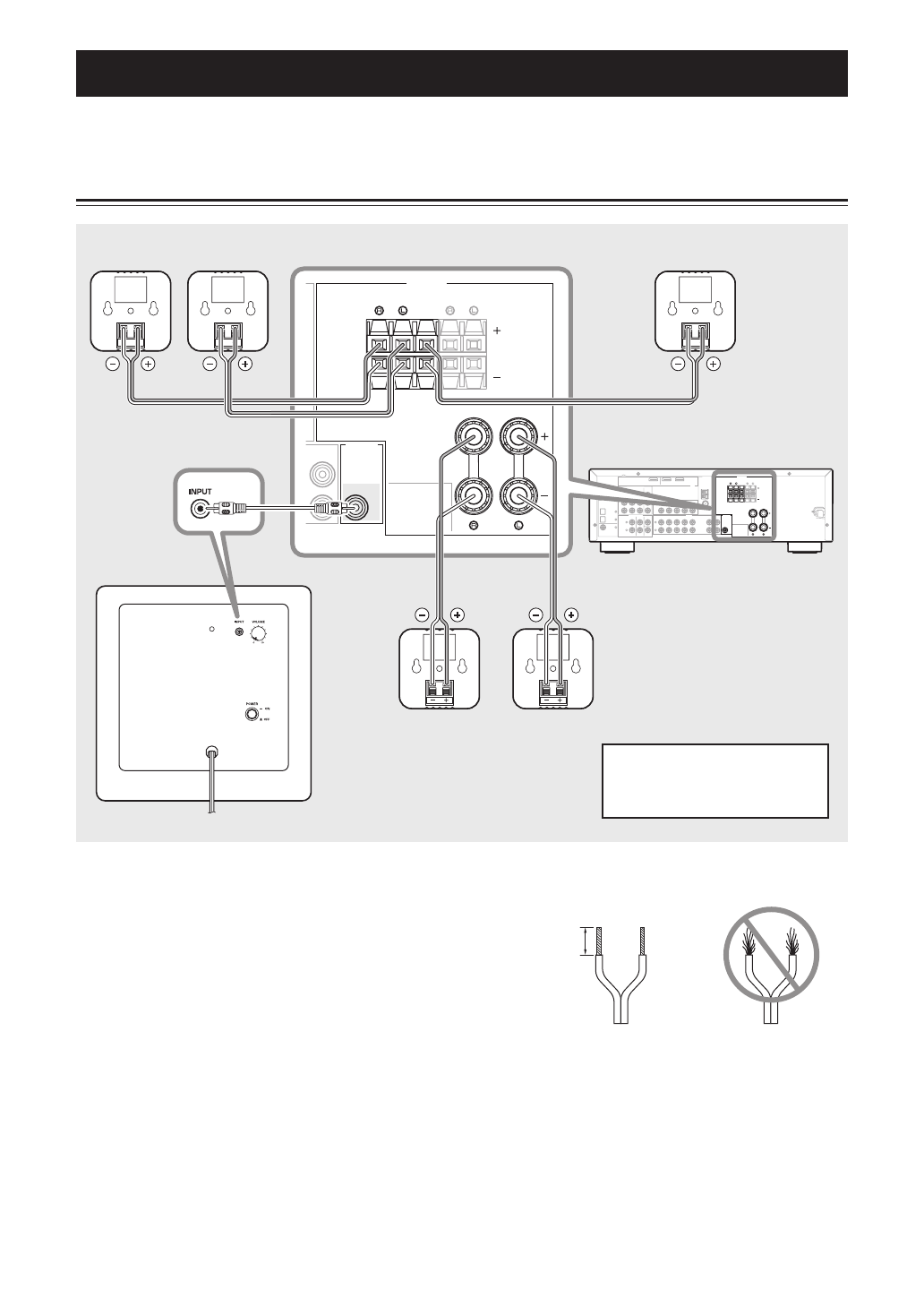

Anschluss-Schema

■

Vorbereiten der Boxenkabel

Nach der Aufstellung der Boxen müssen Sie das
25 Meter lange Lautsprecherkabel in Stücke
schneiden, um die Front- und Surround-Boxen sowie
die Mittenbox anschließen zu können.

1

Bereiten Sie Kabel mit einer für die einzelnen
Boxen geeigneten Länge vor. Sie benötigen
fünf Kabel.

2

Entfernen Sie ±10 mm des Kabelmantels aller
Lautsprecheradern.

3

Drehen Sie die bloßliegenden Drähte fest
zusammen.

Anmerkungen

• Die Lautsprecherkabel sollten immer so kurz wie

möglich gehalten werden. Bündeln Sie sie niemals
mit anderen Kabeln und rollen Sie sie nicht zu
einem Knäuel auf.

• Verdrillen Sie die Adern so fest wie möglich, um

Kurzschlüsse zu vermeiden.

• Seien Sie beim Vorbereiten der Kabel vorsichtig,

dass Sie sich nicht verletzen.

Anschließen der Boxen

DOCK

DIGITAL INPUT

COMPONENT VIDEO

VIDEO

AUDIO

MULTI CH INPUT

HDMI

ANTENNA

SPEAKERS

DVD

OPTICAL

DVD

CENTER

FRONT B

FRONT A

DVR

SURROUND

FRONT

CENTER

SUBWOOFER

DTV/CBL

DVD

DVR

FM

AM

GND

IN

OUT

DTV/CBL

DVD

DVR

CD

OUTPUT

SUB

WOOFR

IN

OUT

MD/

CD-R

IN

(PLAY)

OUT

(REC)

DTV/CBL

DTV/CBL

MONITOR

OUT

MONITOR

OUT

CD

PR

PB

Y

DVD

COAXIAL

DTV/
CBL

OUT

UNBAL.

SPEAKERS

CENTER

FRONT B

FRONT A

D

OUTPUT

SUB

WOOFR

D/

D-R

OUT

(REC)

SURROUND

Zur Steckdose

Mittenbox

Subwoofer

Verstärker

Frontboxen

Rechts

Links

Surround-Boxen

Rechts

Links

Hinweis: Die genaue Anordnung
der Boxenanschlüsse richtet sich
nach dem verwendeten
Verstärker.

Richtig

Falsch

10 mm
