4

 Fr

Français

■

Utilisation des bornes d’enceintes

1

Appuyez sur le levier de la borne et maintenez-le.

2

Insérez le fil dénudé.

3

Relâchez le levier pour qu’il se referme
convenablement en serrant le fil dénudé et
non l’isolant.

4

Vérifiez que les fils sont bien maintenus en
tirant doucement dessus.

Remarques

• Veillez à ce que les portions dénudées des câbles

d’enceintes ne se touchent jamais car cela risque
d’endommager l’enceinte ou l’amplificateur.

• Si  les connexions sont incorrectes, les enceintes ne

produisent aucun son.

■

Connexion des enceintes

Branchez chaque enceinte aux bornes adéquates sur
l’amplificateur à l’aide des câbles préparés au préalable.
Voyez la section “Schéma des connexions” à la page  3 à
titre de référence.
Veillez à respecter la polarité en branchant les câbles:
reliez les bornes positives (+) d’une part et les bornes
négatives (–) d’autre part. Si vous inversez la polarité
lors de la connexion d’une enceinte, le son est dénaturé
et manque de graves.
Dans les réglages de votre ampli-tuner AV relatifs à la
taille des enceintes, choisissez Petites ou Small (ou “S”)
pour toutes les enceintes du système NS-P280.
Si vous branchez le subwoofer à un amplificateur DSP
ou un ampli-tuner AV Yamaha, utilisez sa sortie
SUBWOOFER ou LOW PASS.

Connexion des câbles d’alimentation

Quand toutes les connexions d’enceintes et du
subwoofer sont effectuées, branchez les câbles
d’alimentation du subwoofer, de l’amplificateur et de
vos autres composants AV à des prises secteur.

1

Témoin d’alimentation

Il s’allume quand le commutateur POWER est en
position ON et s’éteint quand le commutateur
POWER est en position OFF.

2

Prise INPUT

Entrée permettant de relier la sortie Subwoofer de
niveau ligne de l’amplificateur.

3

Commande VOLUME

Règle le volume du subwoofer. Tournez cette
commande vers la droite pour augmenter le volume
et tournez-la vers la gauche pour le diminuer.

4

Commutateur POWER

Réglez-le en position ON pour mettre le
subwoofer sous tension. Réglez-le en position
OFF pour mettre le subwoofer hors tension.

Réglage du volume du
subwoofer

La première fois que vous utilisez le subwoofer, réglez
la balance entre son niveau et celui des enceintes avant
en procédant de la façon suivante.

1

Mettez les autres éléments AV sous tension.

2

Réglez la commande VOLUME du subwoofer
au minimum (0).

3

Réglez le commutateur POWER en position
ON.

Le témoin d’alimentation en face arrière s’allume.

4

Lancez la reproduction d’une source audio
riche en graves. Réglez l’amplificateur à un
niveau d’écoute adéquat.

5

Augmentez progressivement le volume du
subwoofer avec la commande VOLUME pour
régler la balance entre le subwoofer et les
autres enceintes.

2

3

3

1

1

Positif (+)

Négatif (–)

Remarque: Vérifiez
que la borne sert le
fil dénudé et non
l’isolant.

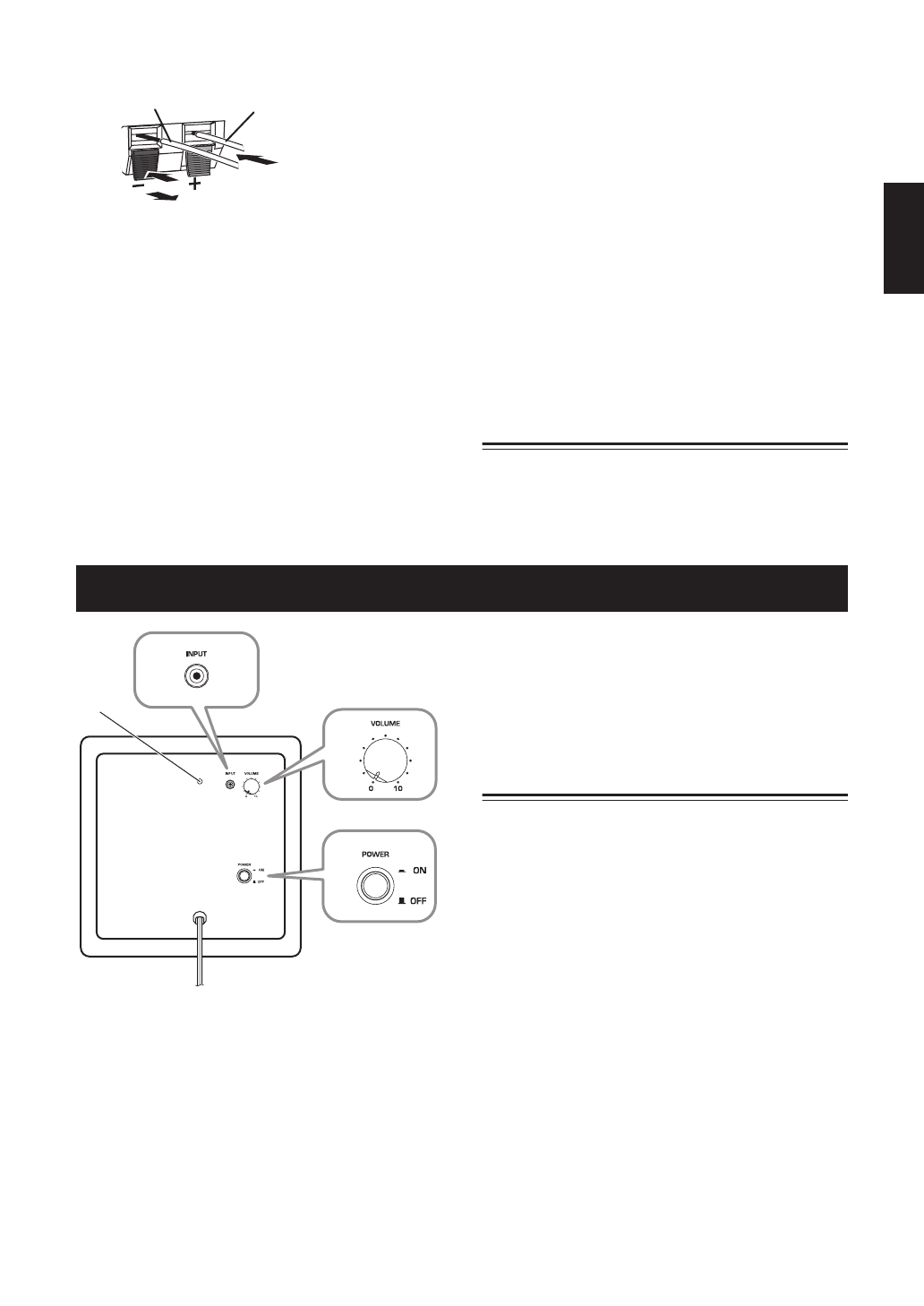

Utilisation du subwoofer

4

3

2

1

Panneau arrière
