57
■

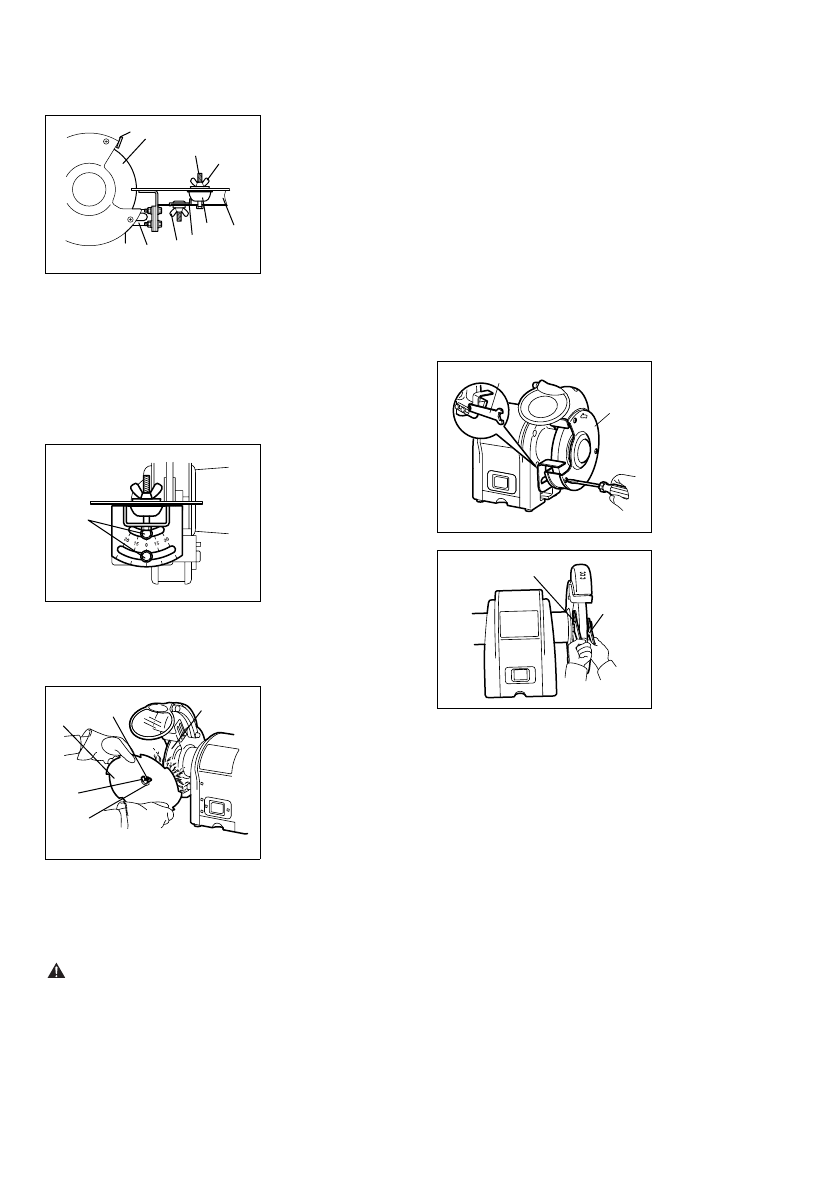

Monte el kit de afilado de hoja de sierra como se
muestra en la Fig. 9.
Antes de su uso, asegúrese de que esté firmemente
fijado.
1. Disco de la
amoladora
2. Tornillo
3. Tuerca de
mariposa A
4. Soporte del
apoyo de
herramientas
5. Tuerca de
mariposa B
6. Tope
7. Soporte B
8. Apoyo de la
herramienta
Coloque la hoja de sierra entre el soporte A y el soporte
B.
A continuación, fije el conjunto en el tornillo con la tuerca
de mariposa A.
1. Tornillo
hexagonal
El ajuste del ángulo se puede realizar aflojando los
tornillos hexagonales de la placa graduada de bisel. Tras
ajustar el ángulo, apriete firmemente los tornillos
hexagonales.
1. Hoja de sierra
2. Tornillo
3. Disco de la
amoladora
4. Tuerca de
mariposa A
5. Soporte A
Afloje la tuerca de mariposa B y deslice el soporte B
De forma que la “garganta” o la ranura entre los dientes
de la hoja de sierra entre en contacto con el borde del
disco. Deslice el tope para que entre en contacto con el
soporte B y apriete firmemente la tuerca de mariposa B.
ADVERTENCIA:
Desconecte siempre la amoladora de banco de la fuente
de alimentación antes de realizar cualquier ensamblado o
ajuste.
En caso contrario se podría provocar una puesta en
marcha accidental que podría tener como resultado
graves lesiones personales.
SUSTITUCIÓN DEL DISCO
Consulte la Fig. 13.
Si debe sustituir un disco de amolado, asegúrese de
obtener uno con una clasificación de velocidad segura
que sea como mínimo tan alta como las RPM de
“velocidad en vacío” marcadas en la placa de datos de la
amoladora y que tenga la marca de cumplimiento con
SAA.
Para sustituir el disco de amolado, retire la cubierta del
disco aflojando los tornillos mientras sujeta la tuerca con
la llave.
Afloje la tuerca del disco en el sentido de las agujas del
reloj para el lado izquierdo y en el sentido contrario a las
agujas del reloj para el lado derecho. Extraiga la brida
exterior y el disco de amolado. Para instalar un disco de
amolado siga el procedimiento anterior a la inversa.
Asegúrese de que el disco de amolado y la brida exterior
se hayan asentado correctamente en el eje del husillo.
1. Llave
2. Cubierta del
disco
1. Llave 13
2. Llave 19
GB801 solamente
1. Llave 17
2. Llave 24
1
4
5 6
7
8
2
3
Fig. 10
1
Fig. 11
1
2
3
4
5
Fig. 12
2
1
Fig. 13
1
2
Fig. 14
