47

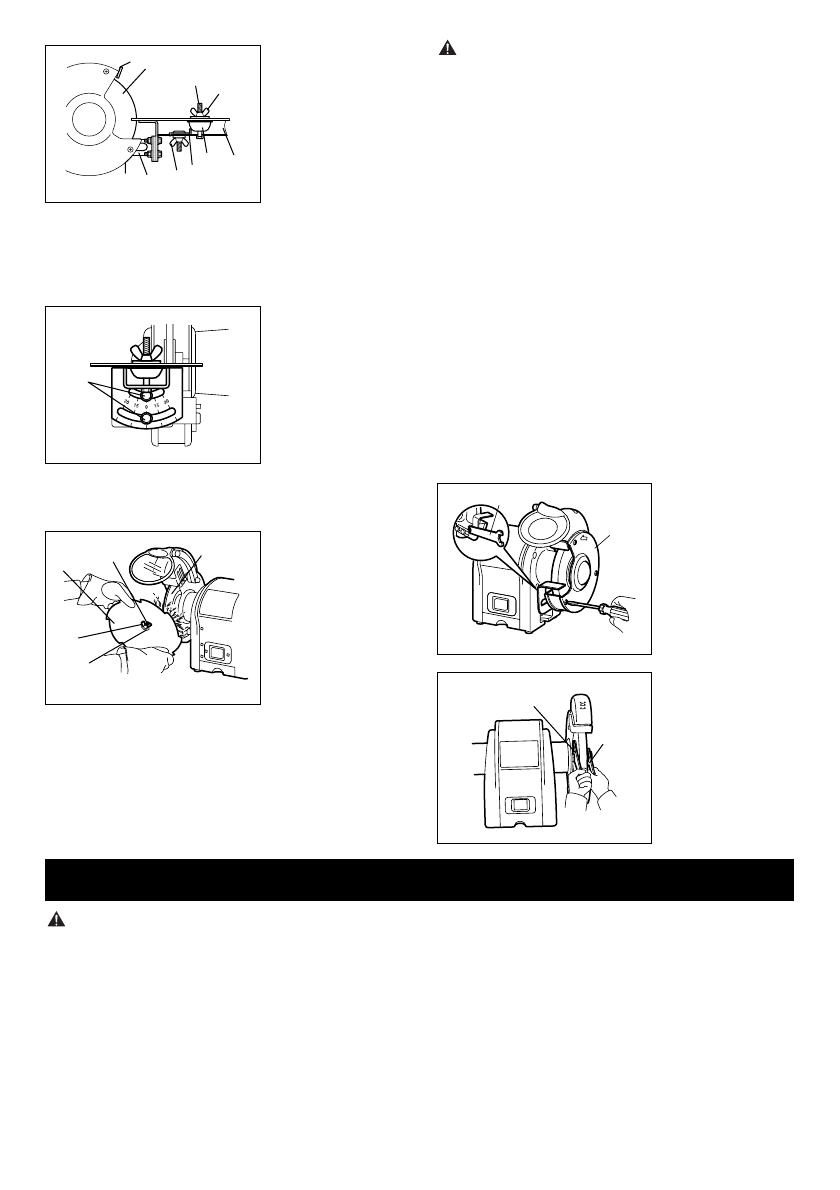

1. Slijpschijf
2. Schroef
3. Vleugelmoer A
4. Gereeds-

chapsteun
houder

5. Vleugelmoer B
6. Aanslagstuk
7. Houder B
8. Gereeds-

chapsteun

Plaats het zaagblad tussen houder A en houder B.
Maak dan de bevestiging op de schroef vast met de
vleugelmoer A.

1. Inbusbout

De hoekinstelling kan worden gemaakt door de inbusbout
losser te maken op de kegel schaalplaat. Na het instellen
van de hoek kunt u de inbusbouten stevig aandraaien.

1. Zaagblad
2. Schroef
3. Slijpschijf
4. Vleugelmoer A
5. Houder A

Maak de vleugelmoer B los en schuif de houder B
zodat de ‘strot’ of gleuf tussen de zaagbladtanden
net in contact komt met de rand van de schijf. Schuif
het aanslagstuk zodat het in contact komt met de houder
Ben draai de vleugelmoer B stevig aan.

WAARSCHUWING:

Zorg altijd dat de tafelslijpmachine niet in het stopcontact
is gestoken voordat u bevestiging of aanpassing van het
apparaat uitvoert.

Als u dat niet doet, zal dat leiden tot per ongeluk starten
wat kan leiden tot mogelijk ernstig  letsel.

VERVANGING VAN DE SCHIJF

Zie Afb. 13.
Als u de slijpschijf moet vervangen moet u er zeker van
zijn dat u er een koopt met een veilige snelheid tenminste
zo hoog als het ’onbelast toerental’ RPM wat moet zijn
aangegeven op de gegevensplaat van de slijper en
waarvan is aangegeven dat deze voldoet aan SAA.
Om de slijpschijf te vervangen moet u de schijfkap
verwijderen door de schroeven erin los te draaien met een
moersleutel.
Maak de slijpmoer los door deze met de klok mee te
draaien voor de linkerkant en tegen de klok in te draaien
voro de rechterkant. Verwijder de buitenflens en de
slijpschijf. Om een nieuwe slijpschijf te installeren moet u
bovenstaande procedure in omgekeerde richting
uitvoeren.
Zorg ervoor dat de slijpschijf en de buitenste flens op de
juiste wijze zijn geplaatst op de draaias.

1. Moersleutel
2. Schijfkap

1. Sleutel 13
2. Sleutel 19

GB801 alleen
1. Sleutel 17
2. Sleutel 24

WAARSCHUWING:

Als u het apparaat laat nakijken gebruik dan alleen
identieke vervangingsonderdelen. Het gebruik van andere
onderdelen kan leiden tot gevaar of kan zorgen voor
productschade.

ALGEMEEN

Houd de tafelslijpmachine schoon. Verwijder regelmatig
slijpsel van werkstukken onder de slijpmachine.
Zorg ervoor dat de slijpmachine goed functioneert.
Controleer of schroeven, moeren en bouten goed
vastzitten.

VERLENGSNOEREN

Het gebruik van een verlengsnoer kan zorgen voor wat
stroomverlies. Om dit tot een minimum te beperken en om
oververhitting te vermijden moet u een verlengsnoer
gebruiken dat zwaar genoeg is om de stroom van het
apparaat te dragen.
Een snoerdikte (A.W.G) van tenminste 16 wordt
aangeraden voor een verlengsnoer van 8 meter of minder
in lengte. Bij buitenshuis werken moet u een verlengsnoer
gebruiken dat geschikt is voor gebruik buitenshuis. De
stekker van het snoer zal de aanduiding WA hebben.

1

4

5 6

7

8

2

3

Afb. 10

1

Afb. 11

1

2

3

4

5

Afb. 12

2

1

Afb. 13

1

2

Afb. 14

ONDERHOUD
