17

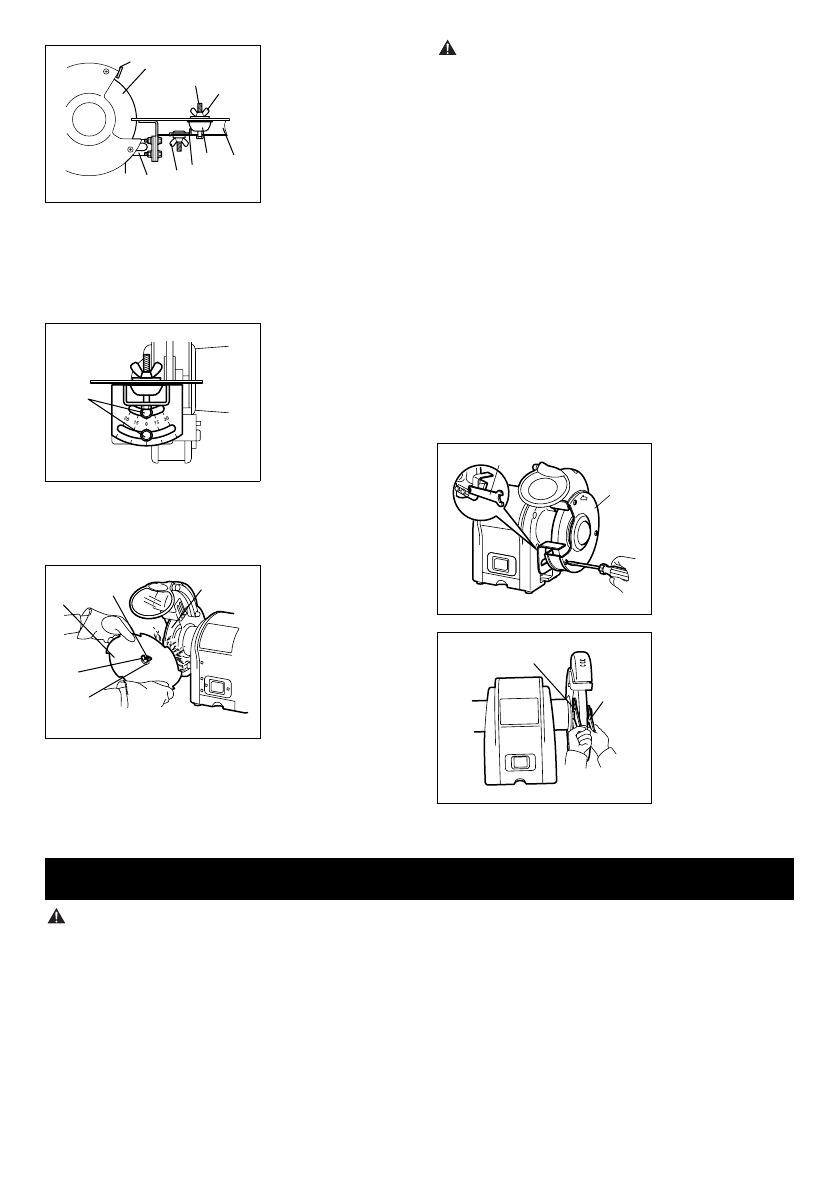

1. Meule
2. Vis
3. Écrou à oreilles

A

4. Support du

porte-outil

5. Écrou à oreilles

B

6. Arrêt
7. Support B
8. Porte-outil

Placez la lame de la scie entre le support A et le support
B.
Fixez ensuite le montage sur la vis à l’aide de l’écrou à
oreilles A.

1. Boulon

hexagonal

L’angle de réglage peut-être obtenu en relâchant les
boulons hexagonaux sur le disque gradué de chanfrein.
Après avoir réglé l’angle, resserrez fermement les
boulons hexagonaux.

1. Lame de scie
2. Vis
3. Meule
4. Écrou à oreilles

A

5. Support A

Libérez l’écrou à oreilles B et glissez le support B de
manière à ce que l’échancrure ou la fente entre les dents
de la lame de scie entre juste en contact avec le bord de
la meule. Faites glisser le butoir de manière à ce qu’il
entre en contact avec le support B et resserrez fermement
l’écrou à oreilles B.

 AVERTISSEMENT :

Débranchez toujours le touret de la source d’alimentation
avant de procéder à tout montage ou réglage.
Le non-respect de cette procédure peut entraîner le
démarrage intempestif et peut causer de graves
blessures.

REMPLACEMENT DE LA MEULE

Voir Fig.13.
Si vous devez remplacer une meule, assurez-vous d’en
obtenir une avec une vitesse de rotation nominale sûre au
moins aussi élevée que la « vitesse à vide » en RPM
notée sur la plaque de données du touret et indiquée
conformément aux SAA.
Pour remplacer la meule, enlevez le capot protecteur de
meule  en relâchant les vis tout en maintenant la clé à
écrou.
Libérez l’écrou de meule  de gauche à droite pour le côté
gauche et de droite à gauche pour le côté droit. Enlevez le
flasque extérieur et la meule.  Pour installer une nouvelle
meule, inversez la procédure ci-dessus.
Assurez-vous que la meule et le flasque extérieur sont
correctement enfoncés sur l’arbre.

1. Clé
2. Capot

protecteurs de la
meule

1. Clé 13
2. Clé 19

GB801 uniquement
1. Clé 17
2. Clé 24

 AVERTISSEMENT :

Seules des pièces de rechange doivent être utilisées lors
de la réparation. L’utilisation de toutes autres pièces peut
provoquer un danger ou endommager le produit.

GÉNÉRAL

Gardez le touret propre. Enlevez fréquemment la
poussière des pièces à travailler et en dessous du touret.
Assurez-vous que le touret fonctionne correctement.
Vérifiez que les vis, les écrous et les boulons sont bien
serrés.

RALLONGES ÉLECTRIQUES

L’utilisation de n’importe quelle rallonge peut entraîner
des pertes d’énergie.  Pour garder cette perte au
minimum et pour empêcher les outils de surchauffer,
utilisez une rallonge assez forte pour pouvoir supporter le
courant nécessaire à l’outil.
Il est conseillé d’utiliser un calibre de câble (calibre
américain) d’au moins 16 pour une rallonge de 8 mètres
ou inférieur. Lorsque vous travaillez à l’extérieur, utilisez
une rallonge adaptée pour cet usage. La prise du cordon
aura le signe WA.

1

4

5 6

7

8

2

3

Fig. 10

1

Fig. 11

1

2

3

4

5

Fig. 12

2

1

Fig. 13

1

2

Fig. 14

MAINTENANCE
