37

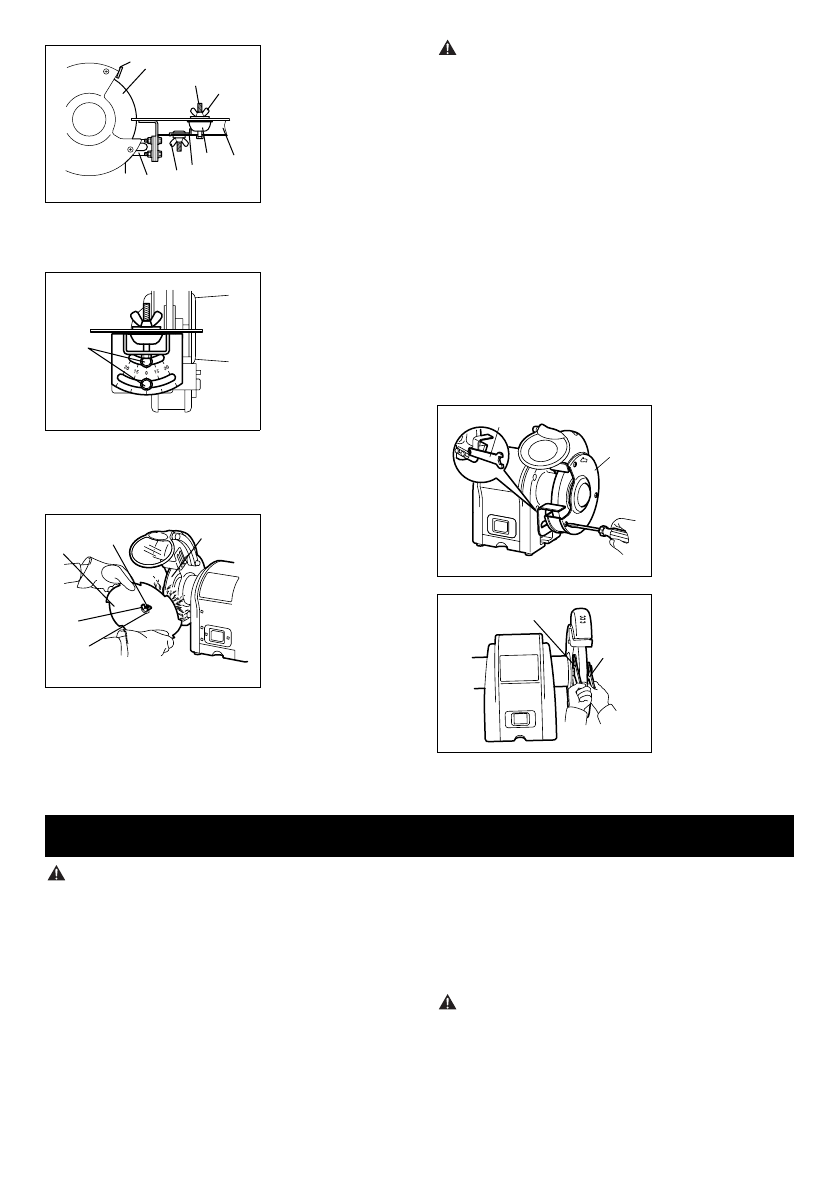

1. Mola
2. Vite
3. Dado ad alette A
4. Porta-supporto

utensile

5. Dado ad alette B
6. Fermo
7. Supporto B
8. Supporto

utensile

Posizionare la lama tra il supporto A e il supporto B.
Quindi, fissare il gruppo sulla vite con il dado ad alette A.

1. Bullone

esagonale

Per regolare l’angolo è possibile allentare i bulloni
esagonali sulla targhetta di misurazione dello smusso.
Dopo aver regolato l’angolo, serrare saldamente i bulloni
esagonali.

1. Lama della sega
2. Vite
3. Mola
4. Dado ad alette A
5. Supporto A

Allentare il dado ad alette B e far scorrere il supporto B
in modo che la “gola” o fessura tra i denti della lama
venga a contatto con l’estremità del disco. Far scorrere
il fermo in modo che venga a contatto con il supporto B e
serrare saldamente il dado ad alette B.

AVVERTENZA:

Disinserire sempre la smerigliatrice da banco
dall’alimentazione prima di eseguire montaggi o
regolazioni, altrimenti è possibile l’avvio accidentale con
conseguenti possibili gravi lesioni personali.

SOSTITUZIONE DEL DISCO

Vedere la Fig. 13.
Se è necessario sostituire una mola, occorre accertarsi di
riceverne una con una velocità nominale sicura pari
almeno ai giri al minuto di “velocità a vuoto” segnati sulla
targhetta dei dati della smerigliatrice, contrassegnata in
ottemperanza a SAA.
Per sostituire una mola, togliere il relativo coperchio
allentando le viti che trattengono il serradadi.
Allentare il dado del disco in senso orario per il lato
sinistro e antiorario per il lato destro. Togliere la flangia
esterna e la mola. Per installare una nuova mola,
eseguire in senso inverso la procedura.
Assicurarsi che la mola e la flangia esterna si trovino
correttamente in sede nell’asta del mandrino.

1. Chiave
2. Coperchio del

disco

1. Chiave da 13
2. Chiave da 19

Esclusivamente
GB801
1. Chiave da 17
2. Chiave da 24

AVVERTENZA:

Per le riparazioni, utilizzare esclusivamente pezzi di
ricambio originali. L’impiego di qualsiasi altro pezzo può
creare situazioni pericolose o provocare danni al prodotto.

GENERALITÀ

Mantenere pulita la smerigliatrice da banco. Eliminare
spesso la polvere dalle parti funzionanti e sotto la
smerigliatrice.
Controllare che la smerigliatrice da banco funzioni
correttamente. Controllare il serraggio di viti, dadi e
bulloni.

PROLUNGHE

Qualsiasi prolunga determina una certa perdita di
potenza. Per ridurla al minimo ed evitare il

surriscaldamento dell’utensile, servirsi di una prolunga
che sia compatibile con la potenza assorbita dall’utensile.
Per prolunghe pari o inferiore a 8metri, si consiglia una
dimensione di almeno 16 in scala americana normalizzata
(AWG). Se si lavora all’esterno, utilizzare una prolunga
adatta a tale uso. La guaina del cavo deve essere
contrassegnata con WA.

AVVERTENZA:

Prima di ciascun utilizzo, controllare le prolunghe. In caso
di danni, sostituire immediatamente. Non utilizzare mai
l’utensile con cavi danneggiati, poiché il contatto con
l’area danneggiata potrebbe causare scosse elettriche e
conseguenti gravi lesioni.

1

4

5 6

7

8

2

3

Fig. 10

1

Fig. 11

1

2

3

4

5

Fig. 12

2

1

Fig. 13

1

2

Fig. 14

MANUTENZIONE
