14

EN

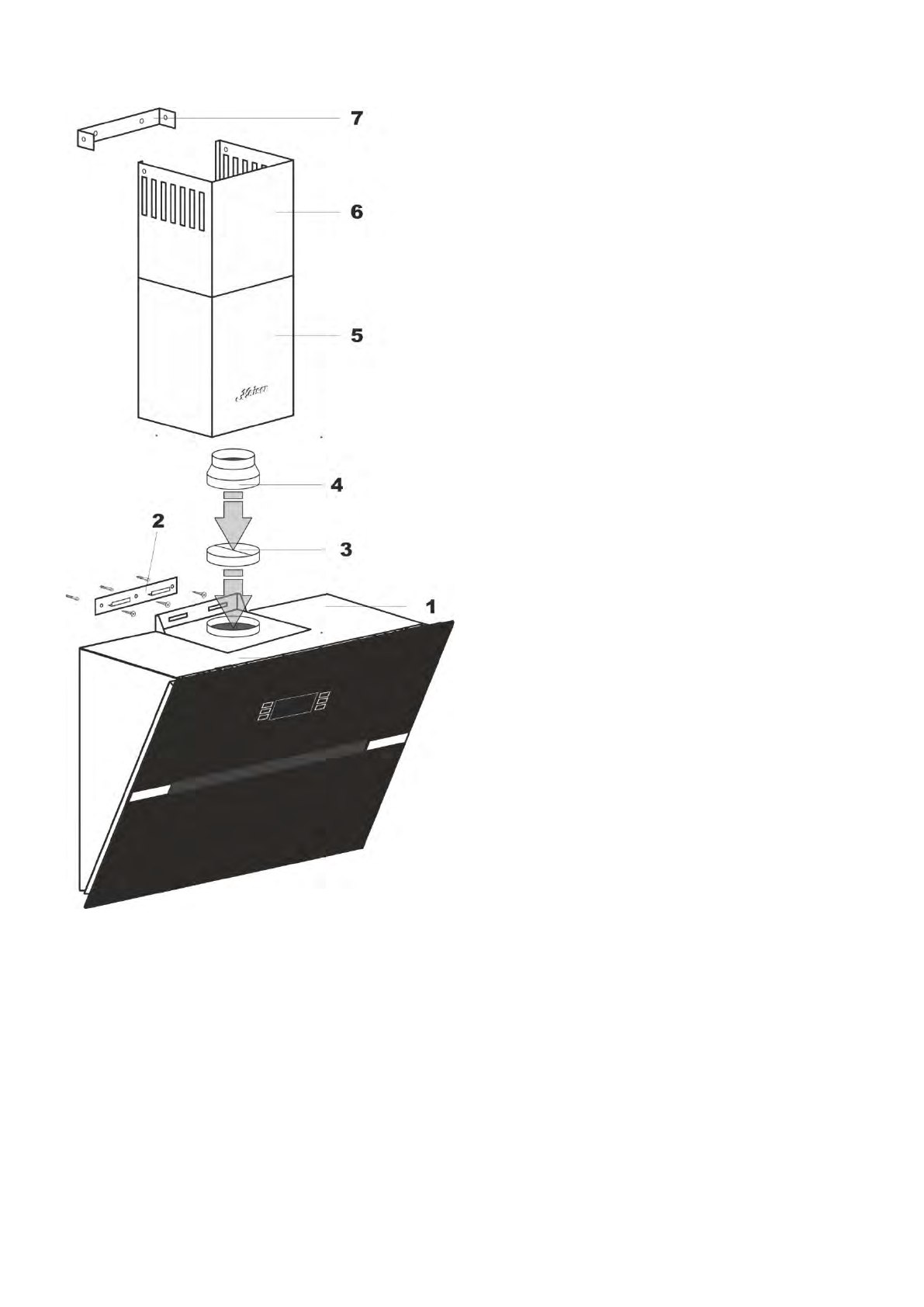

INSTALLATION

Installation of the wall hanger

•

  Trace a vertical line on the wall to indicate

the centre of the cooker plate.

•

  Place the hood body

1

  on the wall to get

min 650 mm from the cooker plate. Level it
horizontally. Use the top of the rear side of
the hood as ruler to trace the line.

•

  Hold a hood hanger profile

2

 to the wall on

the horizontally, symmetrically to the
central line, mark the mounting holes on
the wall.

•

  Drill the holes as indicated on the wall,

using drills of diameter 8 mm, drive the
plugs in and then screw the hanger profile
to the wall. The hooks should be upward
oriented.


Installation of the hood

•

  Hang the hood body

1

  on the installed

hanger

2

.

•

  If the cooker hood will be use in extractor

mode it is necessary to mount a vent
conduit of Ø 150 mm on the fixed V-flap

3

.

By connection of a conduit of  Ø 120 mm
use an adapter

4

.

•

  If the cooker hood will be operate in odour

absorber mode it is necessary to  install
charcoal filter.

•

  Attach the telescopic column

6

  on the

masking cover

5

 of the mounted hood

1

.

•

  Pull out the masking cover

6

  on the

demanded height. Mark the level of the
mounting holes. Remove the masking
cover.

•

  Place the hanger of the top masking cover

7

  at the level of mounting holes and install

the hanger.

•

Hang the masking cover column

6

    to the

hood’s body and to the wall hanger using
appropriate screws
