COLLEGAMENTO IDRAULICO

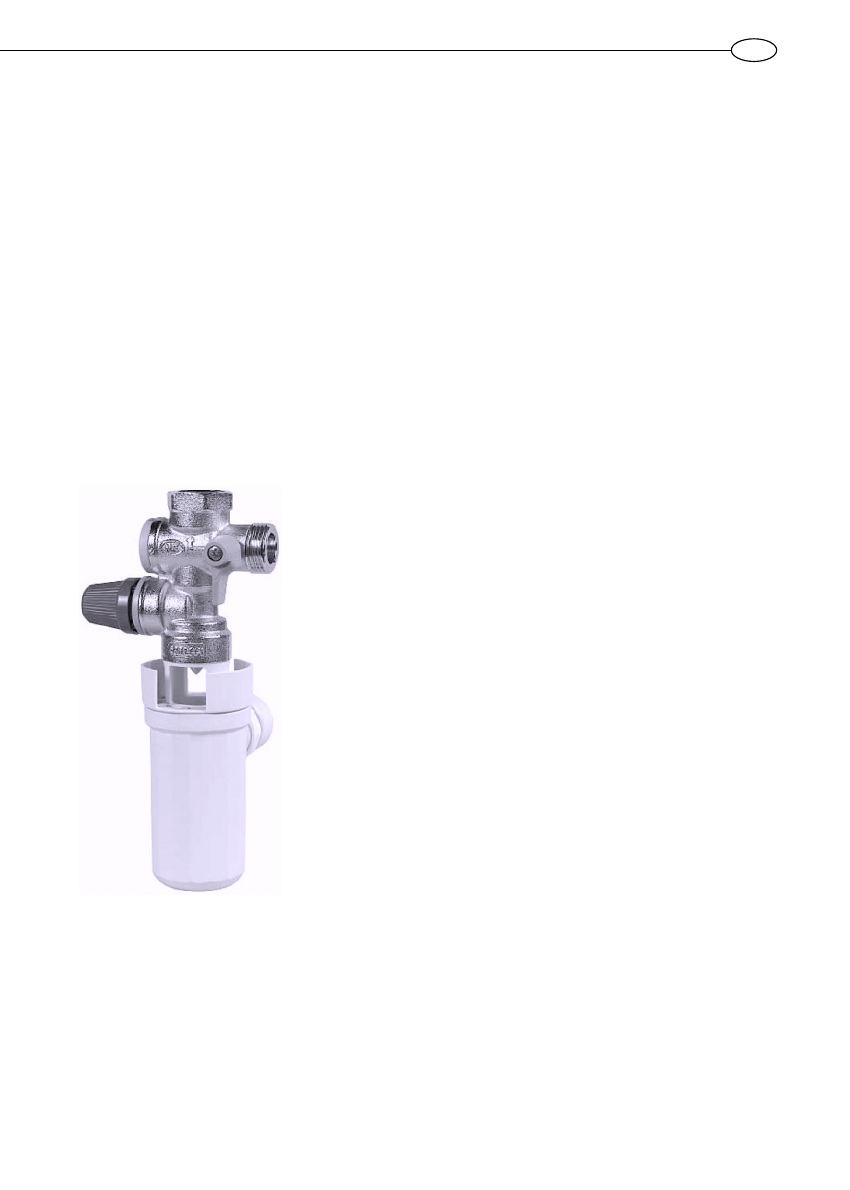

I codici per questi accessori sono:

- Gruppo di sicurezza idraulico 1/2”

Cod.

877084

(per prodotti con tubi di entrata con diametri 1/2”)

- Gruppo di sicurezza idraulico 3/4”

Cod.

877085

(per prodotti con tubi di entrata con diametri 3/4”)

- Gruppo di sicurezza idraulico 1”

Cod. 885516

(per prodotti con tubi di entrata con diametri 1”)

- Sifone 1”

Cod. 877086

IT

Collegare l'ingresso e l'uscita dello scaldacqua con tubi o raccordi resistenti, oltre che alla pressione di esercizio, alla
temperatura dell'acqua calda che normalmente può raggiungere e anche superare gli 80

°

 C. Sono pertanto sconsigliati

i materiali che non resistono a tali temperature.
Avvitare al tubo di ingresso acqua dell’apparecchio, contraddistinto dal collarino di colore blu, un raccordo a “T”. Su
tale raccordo avvitare, da una parte un rubinetto per lo svuotamento dello scaldabagno (

B

 fig. 1) manovrabile solo

con l’uso di un utensile, dall’altro il dispositivo contro le sovrapressioni (

A

 fig. 1).

ATTENZIONE!

Per le nazioni che hanno recepito la normativa europea EN 1487 il dispositivo contro le

sovrapressioni eventualmente in dotazione con il prodotto non è conforme a tale norma. Il dispositivo a norma
deve avere pressione massima di 0,7 MPa (7 bar) e comprendere almeno: un rubinetto di intercettazione, una
valvola di ritegno, un dispositivo di controllo della valvola di ritegno, una valvola di sicurezza, un dispositivo
di interruzione di carico idraulico.

Alcuni Paesi potrebbero richiedere l’utilizzo di dispositivi idraulici di sicurezza alternativi, in linea con i requisiti di legge
locali; è compito dell’installatore qualificato, incaricato dell’installazione del prodotto, valutare la corretta idoneità del
dispositivo di sicurezza da utilizzare. E’ vietato interporre qualunque dispositivo di intercettazione (valvole, rubinetti,
etc.) tra il dispositivo di sicurezza e lo scaldacqua stesso.
L’uscita di scarico del dispositivo deve essere collegata ad una tubatura di scarico con un diametro almeno uguale a
quella di collegamento dell’apparecchio, tramite un imbuto che permetta una distanza d’aria di minimo 20 mm con
possibilità di controllo visivo per evitare che, in caso di intervento del dispositivo stesso, si provochino danni a persone,
animali e cose, per i quali il costruttore non è responsabile. Collegare tramite flessibile, al tubo dell’acqua fredda di
rete, l’ingresso del dispositivo contro le sovrapressioni, se necessario utilizzando un rubinetto di intercettazione (

D

fig. 1). Prevedere inoltre, in caso di apertura del rubinetto di svuotamento un tubo di scarico acqua applicato all’uscita

C

 fig. 1.

Nell’avvitare il dispositivo contro le sovrapressioni non forzarlo a fine corsa e non manomettere lo stesso.
Un gocciolamento del dispositivo contro le sovrapressioni è normale nella fase di riscaldamento; per questo motivo
è necessario collegare lo scarico, lasciato comunque sempre aperto all’atmosfera, con un tubo di drenaggio installato

enti preposti alla salute pubblica.

Si consiglia di installare l’apparecchio quanto più vicino ai punti di utilizzazione per limitare le dispersioni di calore
lungo le tubazioni.
Le norme locali possono prevedere restrizioni per l’installazione dell’apparecchio nel bagno, quindi rispettare le distanze
minime previste dalle normative vigenti. La gamma degli scaldacqua comprende modelli predisposti per il montaggio
sopra o sotto il punto di utilizzo (lavabo, lavello o doccia). I modelli destinati al montaggio sotto il punto di utilizzo, sono
denominati “sottolavello”.
Per rendere più agevoli le varie manutenzioni, prevedere uno spazio libero interno alla calottina di almeno 50 cm per
accedere alle parti elettriche. Fissare a muro, a mezzo di viti e tasselli di dimensioni adeguate al tipo di parete, la staffa
di sostegno data in dotazione. Agganciare lo scaldacqua alla staffa e tirare verso il basso per assicurare il corretto
fissaggio.
