Перезапись/Монтаж

69

Перезапись/Монтаж

Подключение к
видеомагнитофону
или телевизору

Можно создать копию изображения,
записанного с помощью данной
видеокамеры, на другом
записывающем устройстве (стр. 70).

Для модели DCR-PC107E можно
также записывать изображения с
видеомагнитофона на кассету,
вставленную в эту видеокамеру
(стр. 71).
Подсоедините видеокамеру через
устройство Handycam Station или
гнездо A/V OUT видеокамеры к
телевизору с помощью прилагаемого
соединительного A/V кабеля.

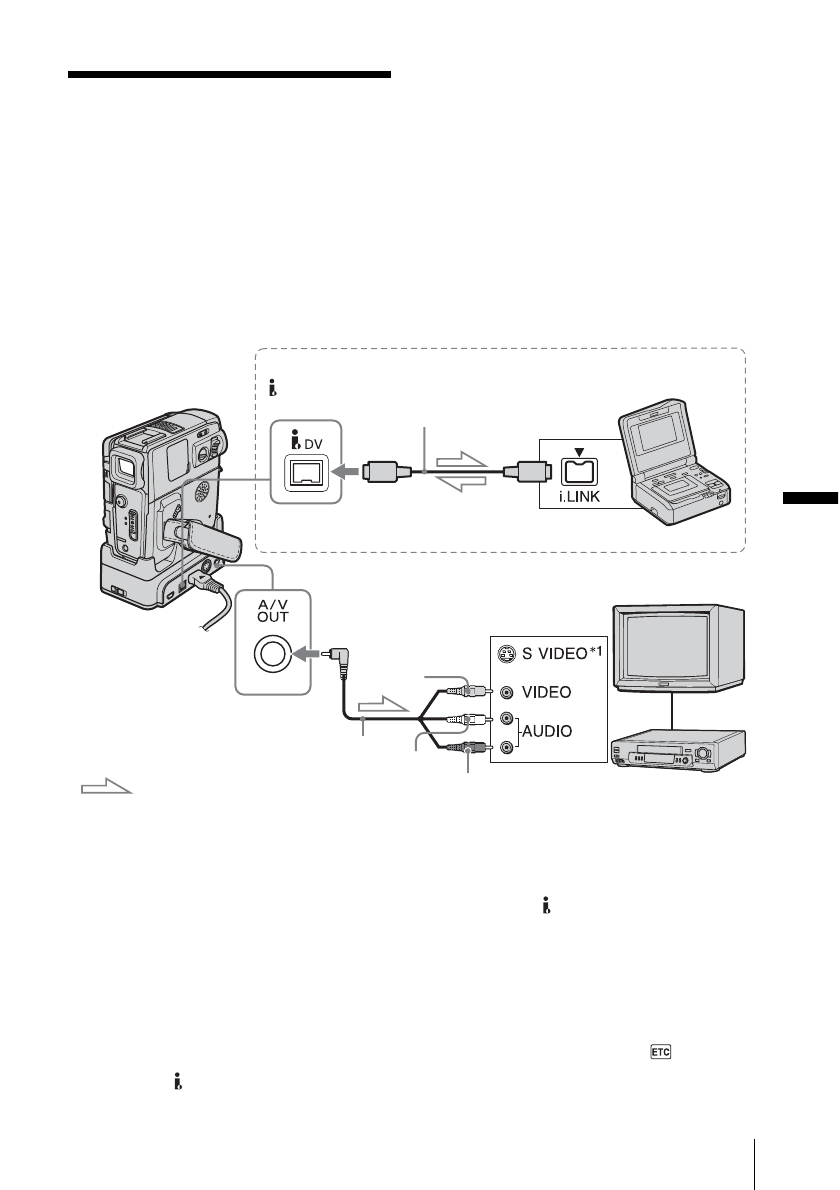

Подсоедините видеокамеру к
телевизору или видеомагнитофону,
как показано на рисунке ниже.

*1 При использовании кабеля S Video

(приобретается дополнительно) можно
воспроизводить высококачественные
изображения в формате DV.

Если на устройстве, к которому
выполняется подключение, имеется гнездо
S Video, то вместо желтого штекера к
гнездам S Video на Handycam Station и
устройстве рекомендуется подсоединить
кабель S Video (приобретается
дополнительно). Если подсоединен только
штекер S Video, звук выводиться не будет.

*2 Для модели DCR-PC106E:

Интерфейс   DV устройства Handycam
Station предназначен исключительно для

вывода. Устройство Handycam Station не
принимает данные, вводимые с
подключенного устройства.
Для модели DCR-PC107E:
Интерфейс   DV устройства Handycam
Station предназначен для вывода/вывода.

b

Примечания относительно
соединительного кабеля A/V

• Перед подключением видеокамеры к

другому оборудованию с помощью
соединительного кабеля A/V убедитесь, что
для параметра [ДИСПЛЕЙ]

в меню

(ДРУГИЕ) установлено значение [ЖКД] (по
умолчанию) (стр. 68).

Соединительный кабель A/V
(прилагается)

Кабель i.LINK (приобретается
дополнительно)

 Интерфейс DV

*2

Прохождение сигнала

Гнездо i.LINK

Подсоединение с помощью кабеля i.LINK

Видеомагнитофоны
или телевизоры

Гнездо A/V OUT

Желтый

Красный

Белый

(Для модели DCR-PC107E)

К гнездам аудио/
видеовхода

,

продолжение
