Воспроизведение

43

Воспроизведение
изображения на

экране телевизора

Подсоедините видеокамеру через
устройство Handycam Station или
гнездо A/V OUT видеокамеры к

телевизору с помощью прилагаемого
соединительного A/V кабеля.
Подсоедините прилагаемый к
видеокамере адаптер переменного
тока к сетевой розетке для подачи
питания (стр. 16).
См. также инструкции по
эксплуатации, прилагаемые к
подключаемым устройствам.
Для копирования на другую кассету см.
стр. 70.

* При использовании кабеля S Video

(приобретается дополнительно) можно
воспроизводить высококачественные
изображения в формате DV. Если на
устройстве, к которому выполняется
подключение, имеется гнездо S Video, то
вместо желтого штекера к гнездам S
Video на Handycam Station и устройстве
рекомендуется подсоединить кабель S
Video (приобретается дополнительно).
Если подсоединен только штекер S Video,
звук выводиться не будет.

Если телевизор подсоединен к
видеомагнитофону

Подключите видеокамеру к входному
гнезду LINE IN видеомагнитофона с
помощью соединительного кабеля A/V.

Установите селектор входного сигнала
на видеомагнитофоне в положение LINE.

Если используется телевизор
монофонического типа (т.е.
телевизор, оснащенный только
одним входным гнездом
аудиосигнала)

Подсоедините желтый штекер
соединительного кабеля A/V к входному
гнезду видеосигнала, а белый или
красный штекер - к входному гнезду
аудиосигнала на телевизоре или
видеомагнитофоне.
Для воспроизведения звука в
монофоническом режиме используйте
соединительный кабель (приобретается
дополнительно).

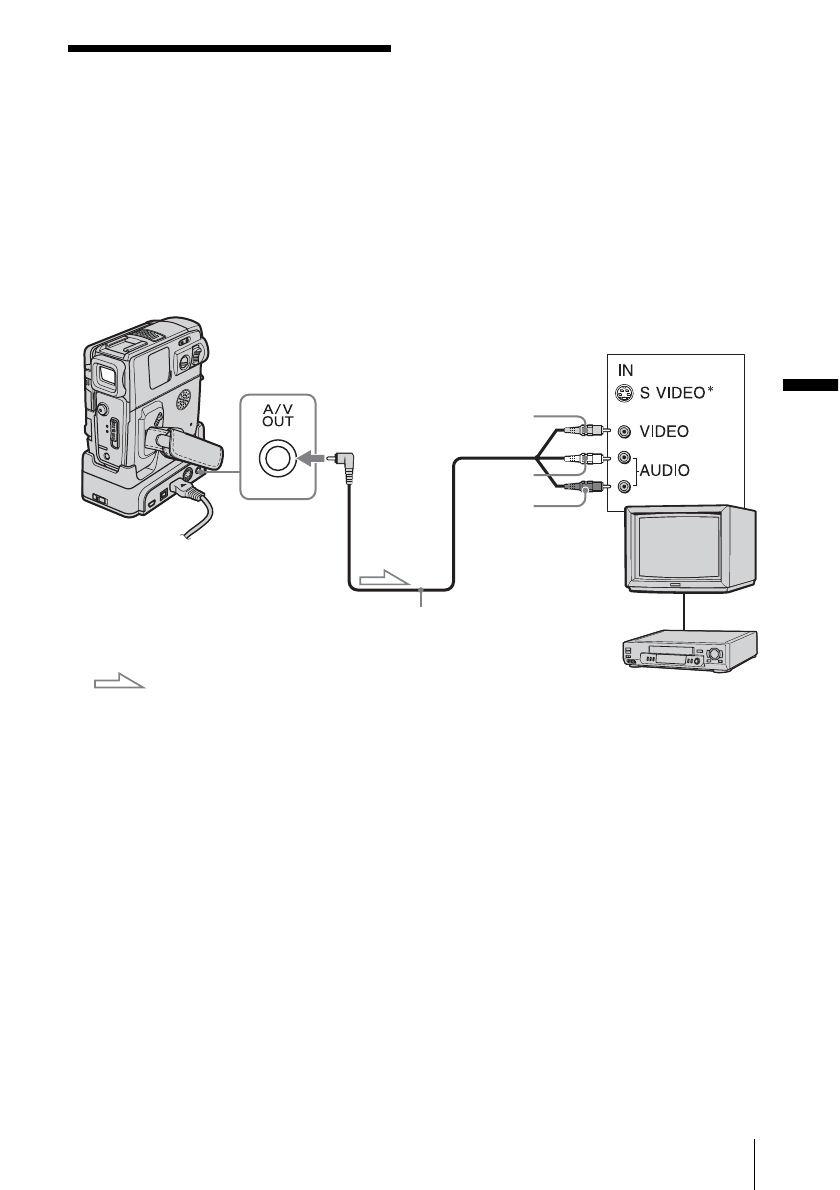

Прохождение сигнала

Гнездо A/V OUT

Соединительный кабель A/V
(прилагается)

Видеомагнитофоны или телевизоры

Желтый

Белый

Красный

К гнездам аудио/
видеовхода

,

продолжение
