Воспроизведение

42

Воспроизведение
изображения на

экране телевизора

Подсоедините видеокамеру к
телевизору с помощью прилагаемого

соединительного кабеля A/V, как
показано на рисунке ниже.
Подсоедините прилагаемый к
видеокамере адаптер переменного
тока к сетевой розетке для подачи
питания (стр. 15).
См. также инструкции по
эксплуатации, прилагаемые к
подключаемым устройствам.
Для копирования на другую кассету см.
стр. 69.

*1 Прилагаемый соединительный кабель

A/V оборудован видеоштекepом и
штекером S video для передачи
видеосигналов.

*2 Это соединение позволяет получить

более высококачественное изображение
формата DV. Если на устройстве, к
которому выполняется подключение,
имеется гнездо S video, подсоедините
штекер S video к этому гнезду вместо
подсоединения желтого штекера видео.
Если подсоединен только штекер S
Video, звук выводиться не будет.

Если телевизор подсоединен к
видеомагнитофону

Подключите видеокамеру к входному
гнезду LINE IN видеомагнитофона с

помощью соединительного кабеля A/V.
Установите селектор входного сигнала
на видеомагнитофоне в положение LINE.

Если используется телевизор
монофонического типа (т.е.
телевизор, оснащенный только
одним входным гнездом
аудиосигнала)

Подсоедините желтый штекер
соединительного кабеля A/V к входному
гнезду видеосигнала, а белый или
красный штекер - к входному гнезду
аудиосигнала на телевизоре или
видеомагнитофоне.
Для воспроизведения звука в
монофоническом режиме используйте

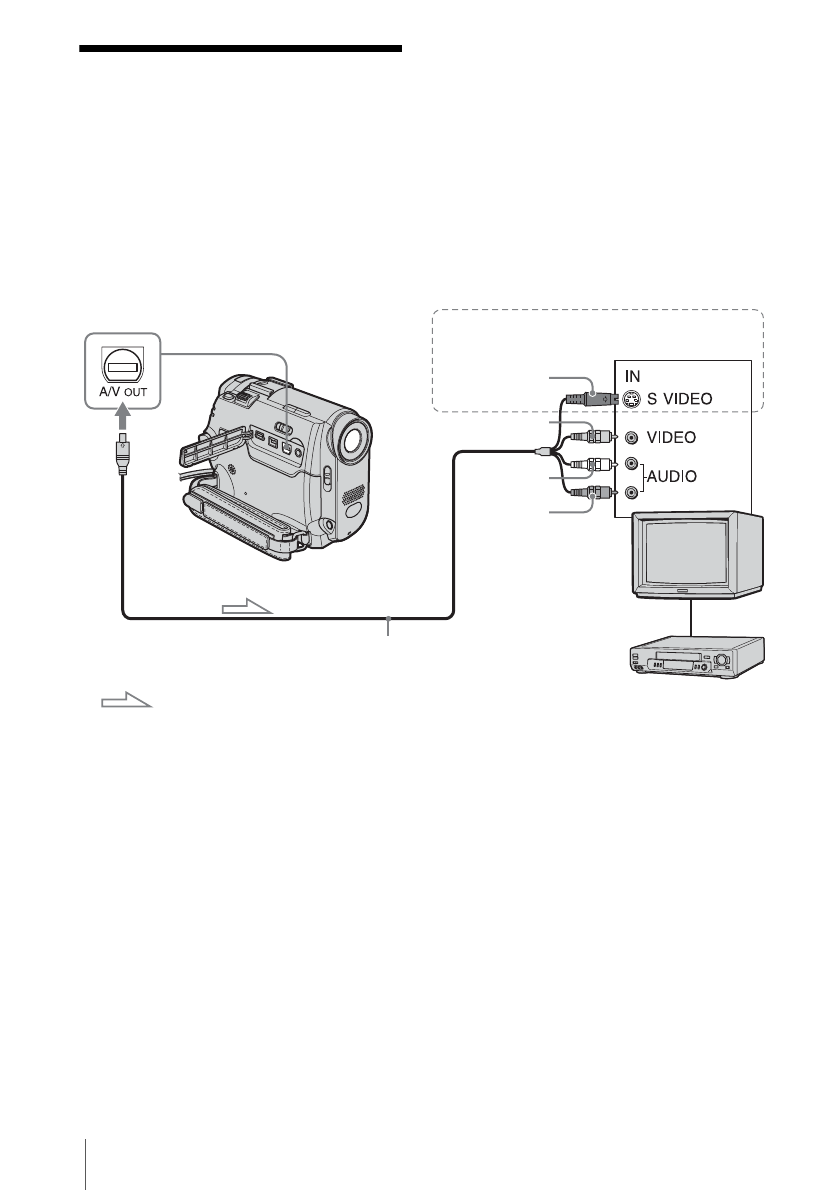

Прохождение сигнала

Гнездо A/V OUT

Соединительный кабель A/V
(прилагается)

*

1

Видеомагнитофоны или телевизоры

Желтый

Белый

Красный

Если телевизор или
видеомагнитофон оборудован
гнездом S video

*

2

Штекер S video
(черный)

К гнездам аудио/
видеовхода
