– 67 –
FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
PT
Max 150 mm
50 mm
20 mm

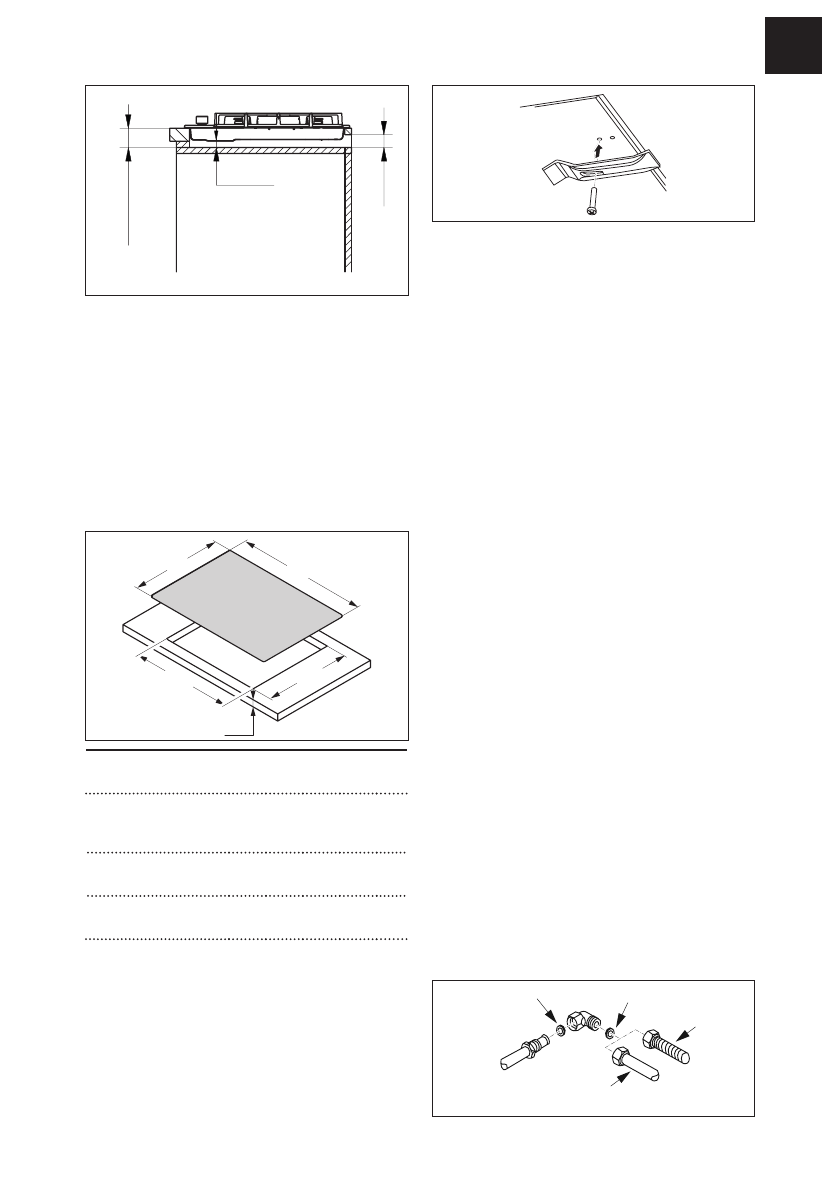

Procedimento de instalação
Este aparelho é fixo à unidade com os suportes
e acessórios fornecidos.
Z
Certifique-se que há um acesso livre para
fixar os elementos na parte dianteira e
traseira após a instalação do aparelho.
Z
Prepare o orifício na bancada de acordo
com as dimensões indicadas. Certifique-se
de que cumpre as dimensões indicadas.
Yp
Xp
Ytop
Htop
Xtop
Modelo
Xp
Yp
X
top
Y
top
H
top
FHSM 604 3G DC
FHSM 604 4G
FHMA 604 3G DC
590
mm
510
mm
560
mm
480
mm
40
mm
FHSM 755 4G DC
FHMA 755 4G DC/DCL
730
mm
510
mm
560
mm
480
mm
40
mm
FHSM 905 4G DCL
FHMA 905 4G DCL
880
mm
510
mm
840
mm
480
mm
40
mm
X
Aplique uma tira vedante à volta do orifício
e posicione a placa.
X
Fixe o aparelho com os parafusos e
suportes.
X
Remova qualquer excesso de tira vedante.
Ligação ao fornecimento de gás
X
Ligue o aparelho ao fornecimento de gás de
acordo com os regulamentos atuais, apenas
depois de se certificar de que foi preparado
para o tipo de gás a utilizar. Caso contrário,
realize as operações descritas no parágrafo
"Substituição de injetores".
Z
Relativamente ao gás líquido, use
reguladores de pressão que estejam em
conformidade com os regulamentos atuais.
A ligação ao fornecimento de gás deve ser
feita de duas formas:
A.
Ligue a placa a gás utilizando um tubo de
cobre rígido com 12 mm de diâmetro (3). Para
garantir uma boa vedação, use a junta de
elastómero fornecida como acessório (1).
B.
Ligue a placa utilizando um tudo de aço
flexível de superfície contínua (2). Também
neste caso, para garantir uma boa vedação use
a junta fornecida como acessório (1).
O comprimento máximo da mangueira é de
2 metros lineares.
Importante:
se for utilizada uma mangueira de
aço inoxidável, ela deve ser instalada de modo
a não tocar nenhuma peça móvel da mobília.
Ela deve passar através de uma área onde não
há obstruções e onde é possível inspecioná-la
em todo seu comprimento.
X
Após conectar o fornecimento de gás,
acenda os queimadores e gire os botões da
posição máxima para a mínima e verifique a
estabilidade da chama.
X
Depois de efetuar a ligação, use água com
sabão para verificar se há alguma fuga.
1
1
2
3
