FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

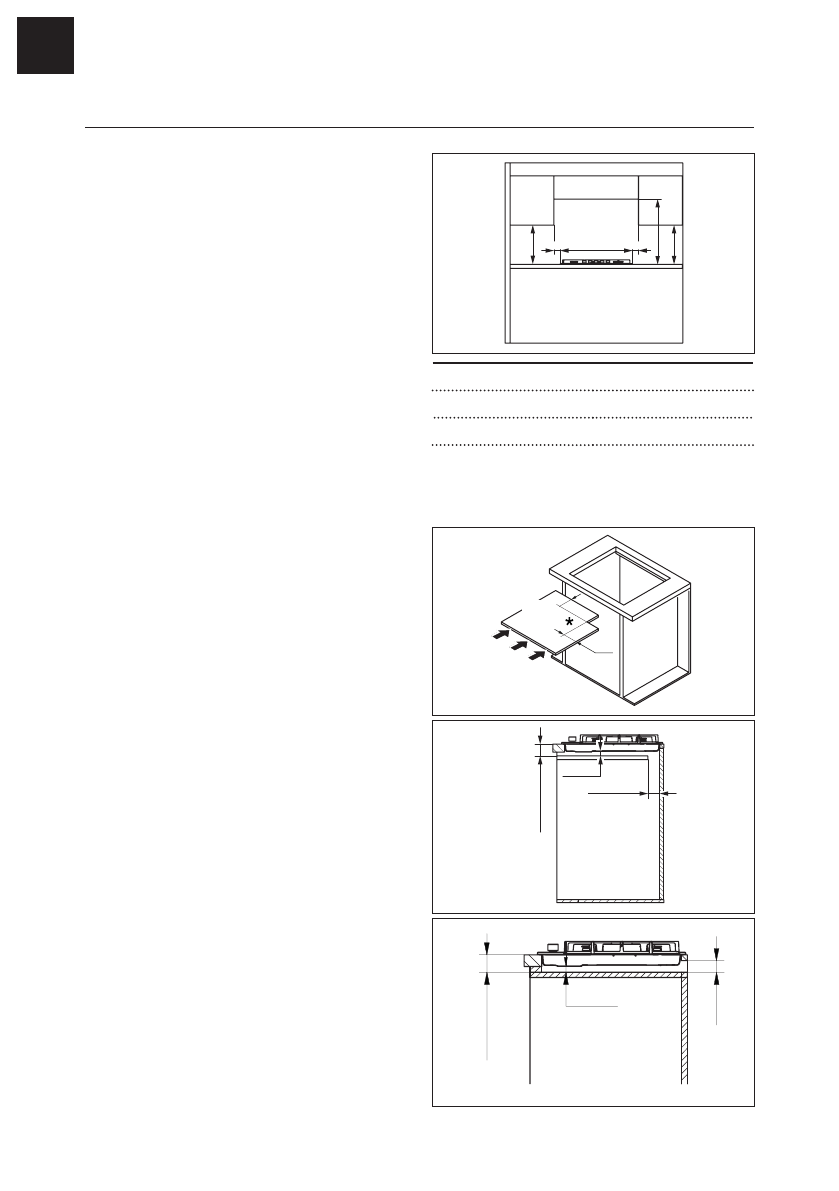

– 42 –
IT
INSTALLAZIONE
L'installazione e il collegamento elettrico
devono essere eseguiti esclusivamente da
personale specializzato e qualificato.
Il costruttore declina qualsiasi responsabilità
per eventuali lesioni a persone o danni alle
cose che risultino dalla mancata osservanza
delle presenti disposizioni. Il collegamento
al gas deve essere conforme alle regole
vigenti nel Paese di utilizzo al momento
dell'installazione.
Z
Accertarsi che il dispositivo sia collegato
direttamente alla presa di alimentazione.
Non utilizzare adattatori, prese multiple o
cavi di prolunga per collegare il dispositivo.
Requisiti dei mobili
Queste istruzioni si riferiscono a un piano
cottura a incasso di classe 3 e di tipo Y per
quanto riguarda i componenti elettrici.
La tubazione del gas non deve entrare a
contatto con i lati di un forno installato sotto
il piano di cottura.
Per le unità a incasso, i componenti (materiali
plastici e legno impiallacciato) devono essere
montati con adesivi resistenti al calore (min.
100 °C): l'uso di materiale e adesivi non idonei
può causare deformazione e distacco.
La ventilazione dei locali deve essere realizzata
in conformità alle normative locali.
Il modulo della cucina deve disporre di spazio
sufficiente per i collegamenti elettrici del
dispositivo.
Importante:
questi dispositivi sono di tipo "Y"
per quanto riguarda il grado di protezione dai
pericoli di incendio. La distanza minima dal
bordo dell'apparecchio deve essere di 150
mm per la parete laterale, 50 mm per il lato
posteriore e 700 mm per eventuali pensili.
Si consiglia di montare il dispositivo su piani
di lavoro di spessore pari a 40 mm. Nel caso
in cui le dimensioni siano diverse, eventuali
modifiche devono essere gestite dal tecnico.
Nota:
se sopra il piano di cottura è installata
una cappa, rispettare le distanze riportate nelle
istruzioni di montaggio della cappa.
B
B
D
C
A
C
DIMENSIONI MINIME (MM)
A = 590/730/880
B = 50
C = 400
D = 700
Z
Se il dispositivo non è installato al di sopra
di un forno: predisporre un diaframma di
separazione.
* 120x120 mm
120
120
Max 150 mm
20 mm
Max 50 mm
Max 150 mm
50 mm
20 mm
