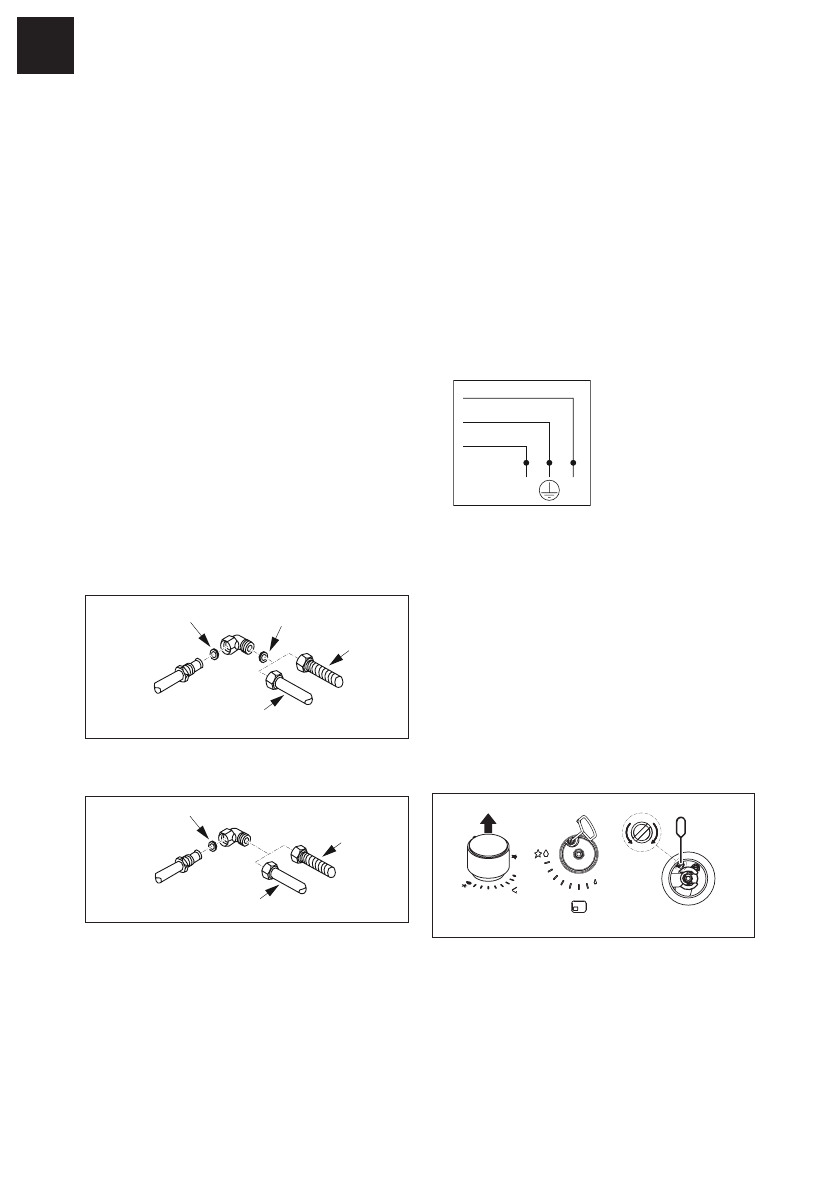

Gaz kaynağına bağlantı iki şekilde

yapılabilir:

A.

Gazlı ocağı 12 mm çaplı sert bakır boru (3)

ile bağlayın. İyi bir sızdırmazlık sağlamak için,

aksesuar (1) olarak verilen elastomer contayı

kullanın.

B.

Ocağı kesintisiz yüzeyi olan, esnek çelik

bir boru (2) ile bağlayın. Bu durumda da iyi bir

sızdırmazlık sağlamak için, aksesuar (1) olarak

verilen contayı kullanın. Hortumun maksimum

uzunluğu 2 lineer metredir.

Önemli:

Bir paslanmaz çelik hortum kullanılırsa,

mobilyanın hareket eden kısımlarına temas

etmeyecek şekilde takılmalıdır. Engellerin

olmadığı ve boylu boyunca kontrol etme
imkanının bulunduğu bir alandan geçirilmelidir.

X

Gaz beslemesine bağladıktan sonra

brülörleri yakın ve alev dengesini kontrol

etmek için düğmeleri maksimum konumdan

minimum konuma çevirin.

X

Bağlantıyı kurduktan sonra herhangi bir

sızıntı olup olmadığını kontrol etmek için

sabunlu su kullanın.

1

1

2

3

Birleşik Krallık, Kuzey İrlanda ve İrlanda

Cumhuriyeti için.

1

2

3

Elektrik bağlantısı

FRANKE marka ocak, boş terminalleri olan

3 çekirdekli güç kablosu ile birlikte gelir.

X

Aşağıdaki koşulların yerine getirildiğinden

emin olun:

– Evinizdeki elektrik sisteminin özelliklerinin

(gerilim, maksimum çıkış ve akım)

FRANKE marka ocağın özelliklerine uygun

olduğundan emin olun.

– Fişe ve prize kolaylıkla erişilebiliyor ve fiş

takılıp çıkarılırken akım taşıyan herhangi

bir parçaya erişilemeyecek bir konumdalar.

– Güç kablosu değiştirilirken tamamen gazlı

ocaklar için olan 3 x 0,75 mm2 H05RR-F

tipi kablo kullanılmalıdır.

– İki ürünün terminalleri aynı fişe bağlı

olmamalıdır.

– Boş terminallerin polariteleri (Mavi =

Nötr = (1) / Sarı ve Yeşil = Topraklı =

(2) / Kahverengi = Canlı = (3)) dikkate

alınmalıdır.

1

2

3

L

N

Farklı gaz tiplerine uyarlama

Uyarı:

 Bu işlem nitelikli bir teknisyen tarafından

yapılmalıdır

En kısık ateş ayarı

X

Düğmeyi sökün.

X

Tornavidayı, ayar vidasına ulaşana kadar

conta ve kapak arasına yerleştirin.

X

En kısık ateşi ayarlamak için, ayar vidasını

saat yönünde çevirerek ateşi kısabilir

ve saat yönünün tersine çevirerek ateşi

artırabilirsiniz. Ayar yapmak için kullanılacak

tornavida aksesuarlar ile birlikte verilir.

+

-

Enjektörlerin değiştirilmesi

Temin edilmemiş olan enjektörler, müşteri

hizmetlerinden istenmelidir.

Önemli:

 Tüm ürünlerin fabrika ayarları doğalgaz

(G20) için yapılmıştır. Başka bir gaz tipi

kullanılacak ise enjektörleri aşağıdaki şekilde

değiştirin:
